Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju
eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu
ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor-
raldus.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode on vastavuses direktiivides 2009/125/EÜ
(määrus 1194/2012), 2011/65/EL, 2014/30/EL,
2006/42/EÜ ja viidatud direktiivide muudetud redaktsiooni-
des sätestatud asjakohaste nõuetega ning järgmiste standar-
ditega: EN 60745-1, EN 60745-2-2.

Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
15.01.2015

Montaaž

Aku laadimine



Kasutage lisatarvikute lehel nimetatud akulaadijaid.

Vaid need akulaadijad on kohandatud seadmes kasutatud
Li-ioon-aku laadimiseks.

Märkus:

Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist akulaa-
dimisseadmes täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku
kasutusiga. Laadimise katkestamine ei kahjusta akut.

Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic
Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku
puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.



Pärast elektrilise tööriista automaatset väljalülitamist
ärge vajutage enam lülitile (sisse/välja).

Aku võib kah-

justuda.

Järgige kasutusressursi ammendanud seadmete käitlemise
juhiseid.

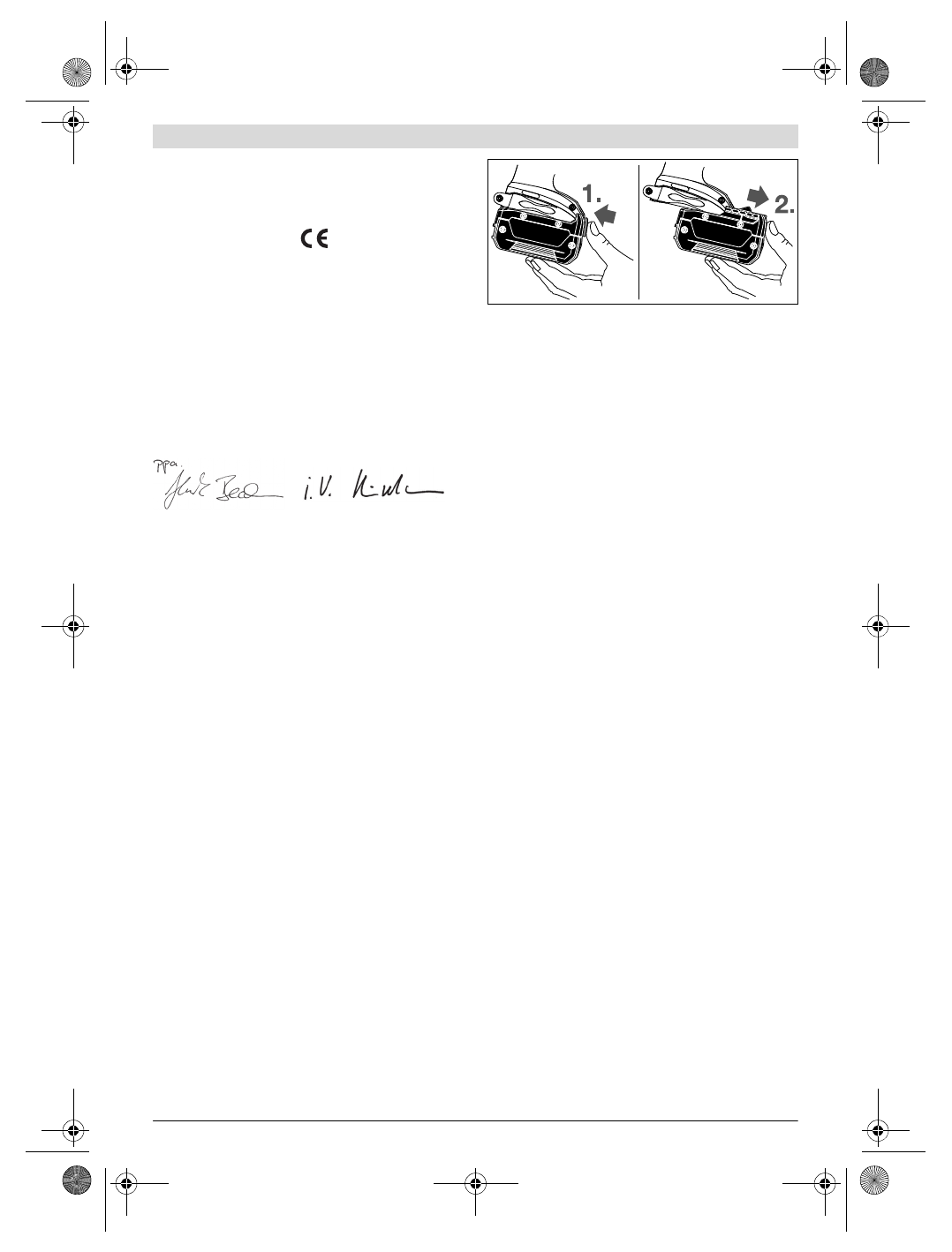

Aku eemaldamine

Aku

5

 on varustatud kahe lukustusastmega, mis takistab aku

väljakukkumist juhul, kui kogemata vajutatakse aku vabastus-
klahvile

6

. Seadmesse paigaldatud akut hoiab õiges asendis

vedru.

Aku

5

 eemaldamiseks vajutage vabastusklahvile

6

 ja tõmma-

ke aku suunaga ette seadmest välja.

Ärge rakendage seejuu-

res jõudu.

Tarviku vahetus (vt jooniseid A – C)



Eemaldage aku seadmest enne mis tahes töid seadme
kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
seadme transportimist ja hoiulepanekut.

Lüliti (sis-

se/välja) soovimatul käsitsemisel esineb vigastuste oht.



Puhastage regulaarselt seadme ventilatsiooniavasid.

Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv me-
tallitolm võib põhjustada elektrilisi ohte.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Tarviku paigaldamine

Tõmmake lukustushülssi

2

 ette, lükake tarvik lõpuni padrunis-

se

1

 ja vabastage lukustushülss

2

 uuesti, et tarvikut lukustada.

Kasutage üksnes kuulkinnitusega tarvikuid

11

(DIN 3126-E6.3). Teiste kruvikeeramisotsakute

13

 paigalda-

miseks kasutage kuulkinnitusega universaaladapterit

12

.

Tarviku eemaldamine

Tõmmake lukustushülss

2

 ette ja eemaldage tarvik.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Tarviku paigaldamisel veenduge, et tarvik padrunisse
kindlalt kinnitub.

Kui tarvik ei ole padrunisse tugevasti

kinnitatud, võib tarvik kruvikeeramise ajal lahti tulla.

Lükake tarvik

14

 üle padruni

1

 nelikandi.

Süsteemist tingituna kinnitub tarvik

14

 mõningase lõtkuga

padrunisse

1

; see ei mõjuta seadme töökindlust/ohutust.

Kasutus

Tööviis

Padruni

1

 ja tarviku paneb tööle elektrimootor reduktori ja

löögimehhanismi kaudu.

Tööprotsess jaguneb kahte etappi:

kruvikeeramine

 ja

pingutamine

 (löögimehhanism on töös).

Löögimehhanism rakendub niipea, kui kruviühendus on kinni
ja kui mootorile avaldub koormus. Löögimehhanism muundab
mootori jõu ühtlasteks pöördlöökideks. Kruvide või mutrite
lahtikeeramisel kulgeb see protsess vastupidises järjekorras.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
