188

 | Hrvatski

1 609 92A 0XT | (19.12.14)

Bosch Power Tools

Vađenje aku-baterije

Aku-baterija

5

 raspolaže sa dva stupnja blokiranja koji trebaju

spriječiti da aku-baterija ispadne van kod nehotičnog pritiska
na tipku

6

 za deblokiranje aku-baterije. Čim se aku-baterija

stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.

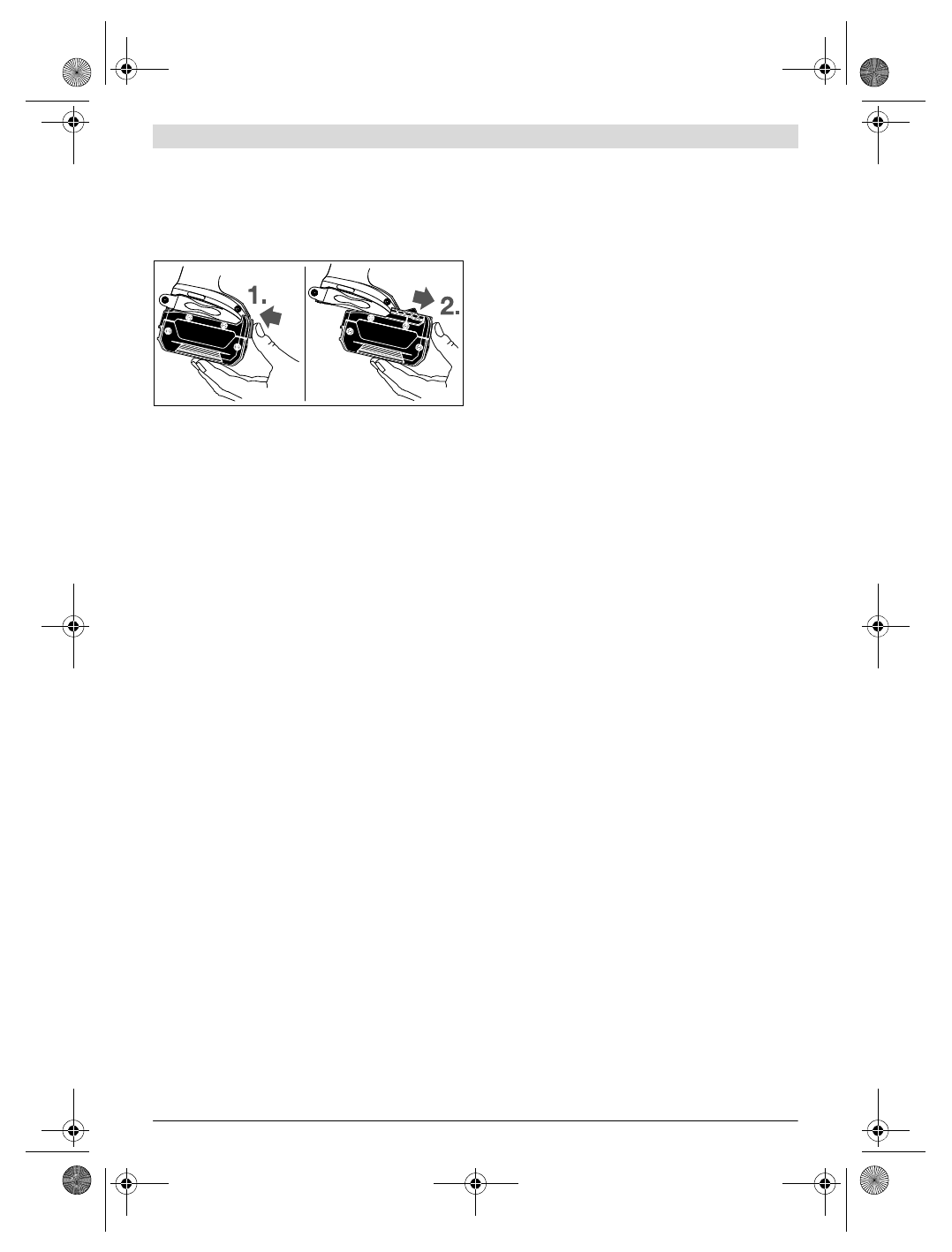

Za vađenje aku-baterije

5

 pritisnite tipku za deblokiranje

6

 i

izvucite aku-bateriju prema naprijed iz električnog alata.

Kod

toga ne koristite silu.

Zamjena alata (vidjeti sl. A – C)



Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.

Kod nehotičnog aktiviranja prekidača za uključiva-

nje/isključivanje postoji opasnost od ozljeda.



Redovito čistite otvore za hlađenje vašeg električnog
alata.

Ventilator motora uvlači prašinu u kućište električ-

nog alata, a veliko nakupljanje metalne prašine može uzro-
kovati električne opasnosti.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Umetanje radnog alata

Čahuru za zabravljivanje

2

 povucite prema naprijed, poma-

knite radni alat do graničnika u stezač alata

1

 i ponovno oslo-

bodite čahuru za zabravljivanje

2

, da bi radni alat mogli areti-

rati.

Koristite samo nastavke odvijača sa kugličnim osiguračem

11

(DIN 3126-E6.3). Ostali nastavci odvijača

13

 mogu se umet-

nuti preko univerzalnog držača nastavka odvijača sa kuglič-
nim osiguračem

12

.

Vađenje radnog alata

Povucite čahuru za zabravljivanje

2

 prema naprijed i izvadite

radni alat.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Kod stavljanja radnog alata pazite da on sigurno sjedi
na stezaču alata.

Ako radni alat ne bi bio čvrsto vezan sa

stezačem alata, mogao bi se osloboditi tijekom postupka
odvijanja vijka.

Navucite radni alat

14

 na četverokut stezača alata

1

.

Uvjetovano sustavom, radni alat

14

 s neznatnim zazorom sje-

di na stezaču alata

1

; to nema utjecaja na funkciju/sigurnost.

Rad

Način djelovanja

Stezač alata

1

 sa radnim alatom dobiva pogon od elektromo-

tora, preko prijenosnika i udarnog mehanizma.

Radna operacija se raščlanjuje u dvije faze:

uvijanje vijaka

 i

stezanje

 (djeluje udarni mehanizam).

Udarni mehanizam počinje djelovati čim se na vijčanom spoju
osjeti otpor i time će se motor opteretiti. Udarni mehanizam
time pretvara snagu motora u jednolične okretne udare. Kod
otpuštanja vijaka i matica ovaj se proces odvija obrnuto.

Puštanje u rad

Stavljanje aku-baterije

Da bi električni alat zaštitili od nehotičnog uključivanja, preba-
cite preklopku smjera rotacije

7

 u srednji položaj.

Uvucite napunjenu aku-bateriju

5

 sa prednje strane u podnož-

je električnog alata, sve dok se aku-baterija sigurno ne blokira.

Namještanje smjera rotacije (vidjeti sliku D)

S preklopkom smjera rotacije

7

 možete promijeniti smjer ro-

tacije električnog alata. Kod pritisnutog prekidača za
uključivanje/isključivanje

8

 to ipak nije moguće.

Rotacija u desno:

 Za uvijanje vijaka i stezanje matica pritisni-

te preklopku smjera rotacije

7

 u lijevo do graničnika.

Rotacija u lijevo:

 Za otpuštanje odnosno odvijanje vijaka i

matica, pritisnite preklopku smjera rotacije

7

 u desno, do gra-

ničnika.

Uključivanje/isključivanje

Za

puštanje u rad

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

8

 i držite ga pritisnutim.

Svjetiljka

9

 svijetli kada se prekidač za uključivanje/isključiva-

nje

8

 pritisne lagano ili do kraja i omogućava osvjetljenje rad-

nog područja u slučaju nepovoljnih uvjeta rasvjete.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

8

.

Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.

Reguliranje broja okretaja

Broj okretaja uključenog električnog alata možete bestupnje-
vito regulirati, ovisno od toga do kojeg stupnja ste pritisnuli
prekidač za uključivanje/isključivanje

8

.

Manjim pritiskom na prekidač za uključivanje/isključivanje

8

postiže se manji broj okretaja. Sa povećanjem pritiska pove-
ćava se broj okretaja.

Upute za rad



Električni alat stavljajte na maticu/vijak samo u isklju-
čenom stanju.

Radni alati koji se okreću mogu kliznuti.

Okretni moment je ovisan od trajanja udara. Maksimalno
ostvarivi okretni moment rezultira iz zbroja svih pojedinačnih
okretnih momenata koji se postižu udarima. Maksimalni
okretni moment se postiže nakon trajanja udara od 6 – 10 se-
kundi. Nakon tog vremena moment stezanja se povećava još
samo minimalno.
