 | Norsk

1 609 929 X88 | (8.2.12)

Bosch Power Tools

Montering av slipeverktøy

f

Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

f

Ikke ta på slipe- og kappeskivene før de er avkjølt.

Ski-

vene blir svært varme i løpet av arbeidet.

Rengjør slipespindelen

4

 og alle delene som skal monteres.

Til festing og løsning av slipeverktøy må spindellåsetasten

1

låses rundt slipespindelen.

f

Trykk på spindellåsetasten kun når slipespindelen står

stille.

Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter

må passe til festeflensen. Ikke bruk adaptere eller reduksjons-

stykker.
Ved bruk av diamant-kappeskiver må du passe på at dreieret-

ningspilen på diamant-kappeskiven og elektroverktøyets

dreieretning (se dreieretningspilen på girhodet) stemmer

overens.
Rekkefølgen til monteringen er angitt på bildesiden.
Til festing av slipe-/kappeskiven skrur du på spennmutteren

9

og spenner denne med hakenøkkelen, se avsnitt «Hurtiglås ».

f

Etter montering av slipeverktøyet og før innkoblingen

må du sjekke om slipeverktøyet er korrekt montert og

kan dreies fritt. Pass på at slipeverktøyet ikke kommer

borti vernedekselet eller andre deler.

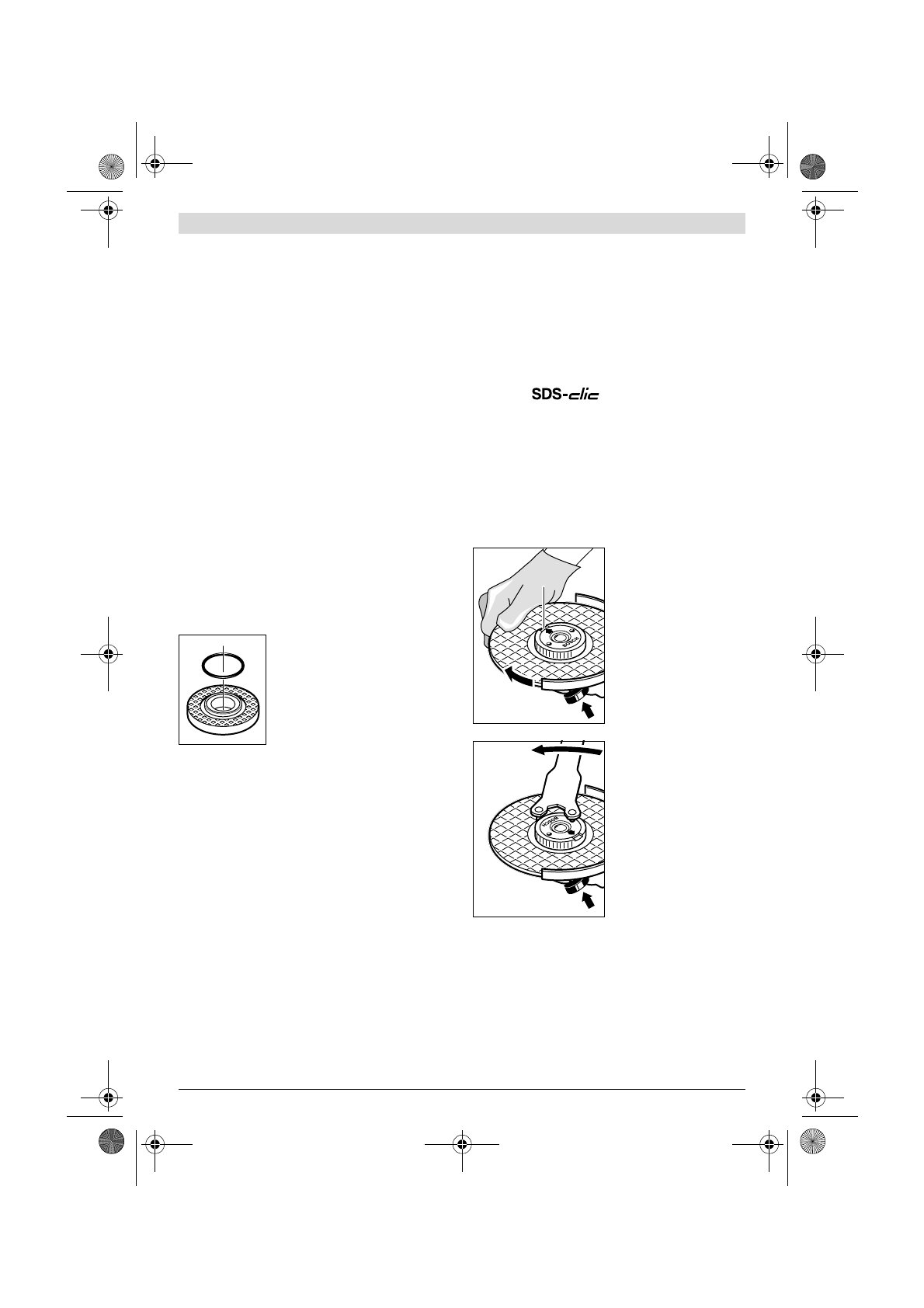

I tangen

7

 er det satt inn en kunststoff-

del (O-ring) rundt sentreringskanten.

Hvis O-ringen mangler eller er ska-

det,

 må tangen

7

 absolutt skiftes ut før

videre bruk.

Lamellslipeskive

f

Monter alltid håndbeskyttelsen 18 til arbeid med la-

mellslipeskiven.

Gummi-slipetallerken

f

Til arbeid med gummislipetallerkenen 20 må du alltid

montere håndbeskyttelsen 18.

Rekkefølgen til monteringen er angitt på bildesiden.
Før montering av gummislipetallerkenen

20

 setter du de 2

distanseskivene

19

 på slipespindelen

4

.

Skru rundmutteren

22

 på og spenn denne med hakenøkke-

len.

Koppbørste/skivebørste

f

Monter alltid håndbeskyttelsen 18 til arbeid med kopp-

børsten eller skivebørsten.

Rekkefølgen til monteringen er angitt på bildesiden.
Koppbørsten/skivebørsten må kunne skrus så langt inn på sli-

pespindelen at slipespindelflensen ligger godt mot enden på

slipespindelgjengen. Spenn koppbørsten/skivebørsten fast

med en fastnøkkel.

Slipekopp

f

Til arbeid med slipekoppen monterer du det spesielle

vernedekselet 15.

Slipekoppen

16

 skal alltid kun peke så langt som nødvendig ut

av vernedekselet

15

 for den aktuelle bearbeidelsessituasjo-

nen. Innstill vernedekselet

15

 på dette målet.

Rekkefølgen til monteringen er angitt på bildesiden.
Skru spennmutteren

9

 på og trekk denne fast med den vinkle-

de låsenøkkelen

17

.

Hurtiglås

Til et enkelt slipeverktøyskifte uten bruk av ytterligere verktøy

kan du istedet for spennmutteren

9

 også bruke hurtiglåsen

11

.

f

Hurtiglåsen 11 må kun brukes til slipe- eller kappeski-

ver.

Bruk kun en feilfri, uskadet hurtiglås 11.
Ved påskruing må du passe på at skriftsiden til hurtiglå-

sen 11 ikke peker mot slipeskiven; pilen må peke mot in-

deksmerket 27.

Trykk spindel-låsetasten

1

for å låse slipespindelen. Til

fasttrekking av hurtiglåsen,

dreier du slipeskiven kraftig i

urviserretning.

En feilfritt festet, uskadet

hurtiglås kan løsnes ved å

dreie den riflede ringen ma-

nuelt mot urviserne.

Du må aldri løsne en fastsit-

tende hurtiglås med en tan-

ge, men bruk en hakenøk-

kel.

 Sett hakenøkkelen på

som vist på bildet.

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne bruks-

anvisningen.
Det godkjente turtallet [min

-1

] hhv. periferihastigheten [m/s]

til anvendt slipeverktøy må minst tilsvare informasjonene i

nedenstående tabell.
Ta derfor hensyn til godkjent

turtall hhv. periferihastighet

på etiketten til slipeverktøyet.

27
