12
| Deutsch
1 609 929 X88 | (8.2.12)
Bosch Power Tools
Gummi-Schleifteller
f
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 20 immer den Handschutz 18.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Setzen Sie vor der Montage des Gummischleiftellers
20
die 2
Distanzscheiben
19
auf die Schleifspindel
4
.
Schrauben Sie die Rundmutter
22
auf und spannen Sie diese
mit dem Zweilochschlüssel.
Topfbürste/Scheibenbürste
f
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 18.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.
Schleiftopf
f
Montieren Sie für Arbeiten mit dem Schleiftopf die spe-
zielle Schutzhaube 15.
Der Schleiftopf
16
sollte immer nur soweit aus der Schutz-
haube
15
ragen, wie dies für den jeweiligen Bearbeitungsfall
unbedingt erforderlich ist. Stellen Sie die Schutzhaube
15
auf
dieses Maß ein.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Spannmutter
9
auf und ziehen Sie diese
mit dem gekröpften Zweilochschlüssel
17
fest.
Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter
9
die Schnellspannmutter
11
verwenden.
f
Die Schnellspannmutter 11 darf nur für Schleif- oder
Trennscheiben verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 11.
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 11 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 27 zei-
gen.

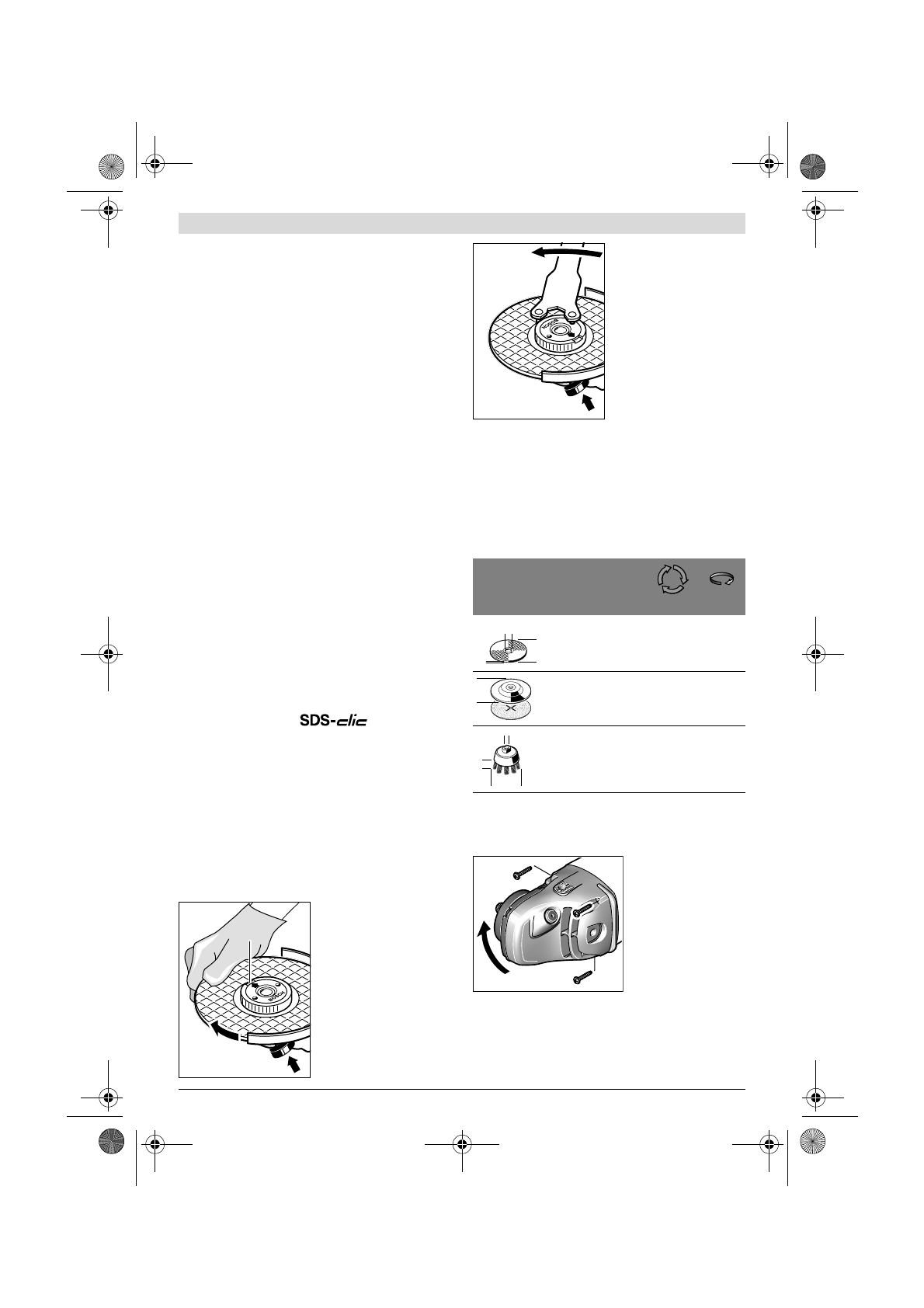

Drücken Sie die Spindel-Ar-
retiertaste
1
um die Schleif-
spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.
Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.
Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel.
Setzen Sie den
Zweilochschlüssel wie im Bild
gezeigt an.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min
-1
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige
Drehzahl bzw. Umfangs-
geschwindigkeit
auf dem Etikett des Schleifwerkzeuges.
Getriebekopf drehen
f
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Sie können den Getriebe-
kopf in 90 ° -Schritten
drehen. Dadurch kann
der Ein-/Ausschalter für
besondere Arbeitsfälle in
eine günstigere Handha-
bungsposition gebracht
werden, z. B. für Trennar-
beiten mit der Absaug-
haube mit Führungs-
schlitten
24
oder für
Linkshänder.
Drehen Sie die 4 Schrauben ganz heraus. Schwenken Sie den
Getriebekopf vorsichtig
und ohne vom Gehäuse abzuneh-
men
in die neue Position. Ziehen Sie die 4 Schrauben wieder
fest.
27
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8 500
6 500
80
80
180
230
–
–
8 500
6 500
80
80
100
30
M 14
8 500
45
b
d
D
D
D
b
d
