Nederlands |
69
Bosch Power Tools
1 609 929 X88 | (8.2.12)
f
Controleer na de montage van het slijpgereedschap en
vóór het inschakelen of het slijpgereedschap correct is
gemonteerd en vrij kan draaien. Controleer dat het
schuurgereedschap de beschermkap of andere delen
niet raakt.

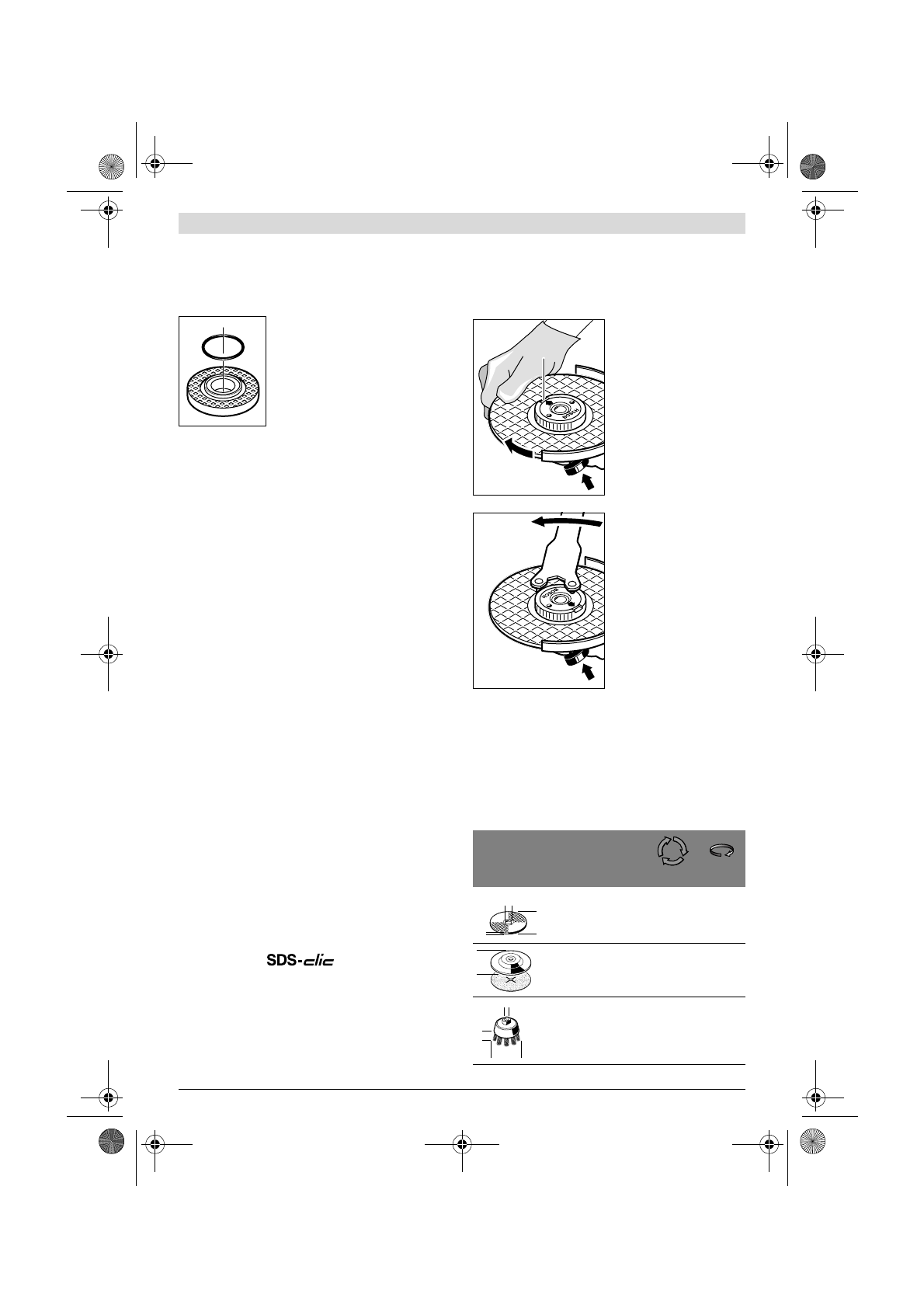

In de opnameflens
7
is rondom de cen-
treerkraag een kunststof onderdeel
(O-ring) ingezet.
Als de O-ring ont-
breekt of beschadigd is,
moet de op-
nameflens
7
beslist worden vervangen
voordat het gereedschap verder wordt
gebruikt.
Lamellenschijf
f
Monteer voor werkzaamheden met de lamellenschijf
altijd de handbescherming 18.
Rubber steunschijf
f
Monteer voor werkzaamheden met de rubber steun-
schijf 20 altijd de handbescherming 18.
De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.
Plaats voor de montage van de rubber steunschijf
20
de twee
afstandsringen
19
op de uitgaande as
4
.
Schroef de ronde moer
22
op de as en span deze met de pen-
sleutel.
Komstaalborstel of vlakstaalborstel
f
Monteer voor werkzaamheden met de komstaal- of
vlakstaalborstel altijd de handbescherming 18.
De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.
De komstaalborstel of vlakstaalborstel moet zo ver op de uit-
gaande as kunnen worden geschroefd, dat deze nauw aan-
sluit op de flens aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlakstaalborstel met
een steeksleutel vast.
Komsteen
f
Monteer voor werkzaamheden met de komsteen de
speciale beschermkap 15.
De komsteen
16
mag slechts zo ver uit de beschermkap
15
steken als voor de bewerking strikt nodig is. Stel de be-
schermkap
15
op deze maat in.
De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.
Schroef de spanmoer
9
op de as en draai de spanmoer met de
gebogen pensleutel
17
vast.
Snelspanmoer
Voor het eenvoudig wisselen van slijpgereedschappen zonder
hulpgereedschap kunt u in plaats van de spanmoer
9
de snel-
spanmoer
11
gebruiken.
f
De snelspanmoer 11 mag alleen worden gebruikt voor
slijp- of doorslijpschijven.
Gebruik alleen een onbeschadigde snelspanmoer 11 die
helemaal in orde is.
Let er bij het vastschroeven op dat de zijde met het op-
schrift van de snelspanmoer 11 niet naar de slijpschijf
wijst. De pijl moet naar de indexmarkering 27 wijzen.
Druk op de asblokkeerknop
1
om de uitgaande as vast te
zetten. Om de snelspanmoer
vast te draaien, draait u de
slijpschijf krachtig met de wij-
zers van de klok mee.
Een op de juiste manier be-
vestigde en onbeschadigde
snelspanmoer kunt u los-
draaien door de kartelring te-
gen de wijzers van de klok in
met de hand los te draaien.
Draai een vastzittende snel-
spanmoer nooit met een
tang los, maar gebruik de
pensleutel.
Plaats de pen-
sleutel zoals op de afbeelding
getoond.
Toegestane slijpgereedschappen
U kunt alle schuurgereedschappen gebruiken die in deze ge-
bruiksaanwijzing worden genoemd.
Het toegestane toerental [min
-1
] en de omtreksnelheid [m/s]
van de gebruikte slijpgereedschappen moeten minstens even
hoog zijn als de in de volgende tabel aangegeven waarden.
Let daarom op
het toegestane toerental resp. de toegesta-
ne omtreksnelheid
op het etiket van het slijpgereedschap.
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8 500
6 500
80
80
180
230
–
–
8 500
6 500
80
80
100
30
M 14
8 500
45
27
b
d
D
D
D
b
d
