Srpski |
207
Bosch Power Tools
1 609 929 X88 | (8.2.12)
Za pričvršćivanje ploće za brušenje i prosecanje navrnite
zateznu navrtku
9
i stegnite je sa ključem sa dva otvora,
pogledajte odeljak
„
Navrtka sa brzim zatezanjem
“
.
f
Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.
U prihvatnu prirubnicu
7
je ubačen oko
centralnog venca jedan deo od plastike
(O-prsten).
Ako O-prsten nedostaje ili
je oštećen,
mora se prihvatna
prirubnica
7
neizostavno zameniti pre
dalje upotrebe.
Lepezasta brusna ploča
f
Za radove sa lepezasnog brusnom pločom montirajte
uvek zaštitu za ruku 18.
Gumeni brusni disk
f
Za radove sa gumenim brusnim diskom montirajte 20
uvek zaštitu za ruku 18.
Redosled montaže se može videti na grafičkoj karti.
Postavite pre montaže gumenog brusnog diska
20
2
distancne ploče
19
na brusno vreteno
4
.
Navrnite okruglu navrtku
22
i zategnite je sa ključem sa dva
otvora.
Lončasta četka/pločasta četka
f
Montirajte uvek za radove sa lončastom ili pločastom
četkom zaštitu za ruku 18.
Redosled montaže se može videti na grafičkoj karti.
Lončasta/pločasta četka mora toliko da se zavrne na brusno
vreteno, da čvrsto naleže na prirubnici brusnog vretena na
kraju navoja brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.
Brusni lonac
f
Montirajte za radove sa brusnim loncem specijalnu
zaštitnu haubu 15.
Brusni lonac
16
trebao bi uvek samo toliko da bude stariji od
zaštitne haube
15
, koliko je to neizostavno potrebno za
odgovarajući slučaj posla. Podesite zaštitnu haubu
15
na ovu
dimenziju.
Redosled montaže se može videti na grafičkoj karti.
Navrnite zateznu navrtku
9
i stegnite je sa izvijenim ključem sa
dva otvora
17
.
Navrtka sa brzim zatezanjem
Za jednostavnu promenu brusnog alata bez upotrebe daljih
alata možete koristiti umesto zatezne navrtke
9
navrtku sa
brzim zatezanjem
11
.
f
Navrtka sa brzim zatezanjem 11 se sme koristiti samo
za ploče za brušenje ili prosecanje.
Upotrebljavajte samo besprekorne, neoštećene navrtke
sa brzim zatezanjem 11.
Pazite pri navrtanju na to, da ispisana strana navrtke sa
brzim zatezanjem 11 ne pokazuje na brusnu ploču;
strelica mora pokazivati na indeksnu oznaku 27.

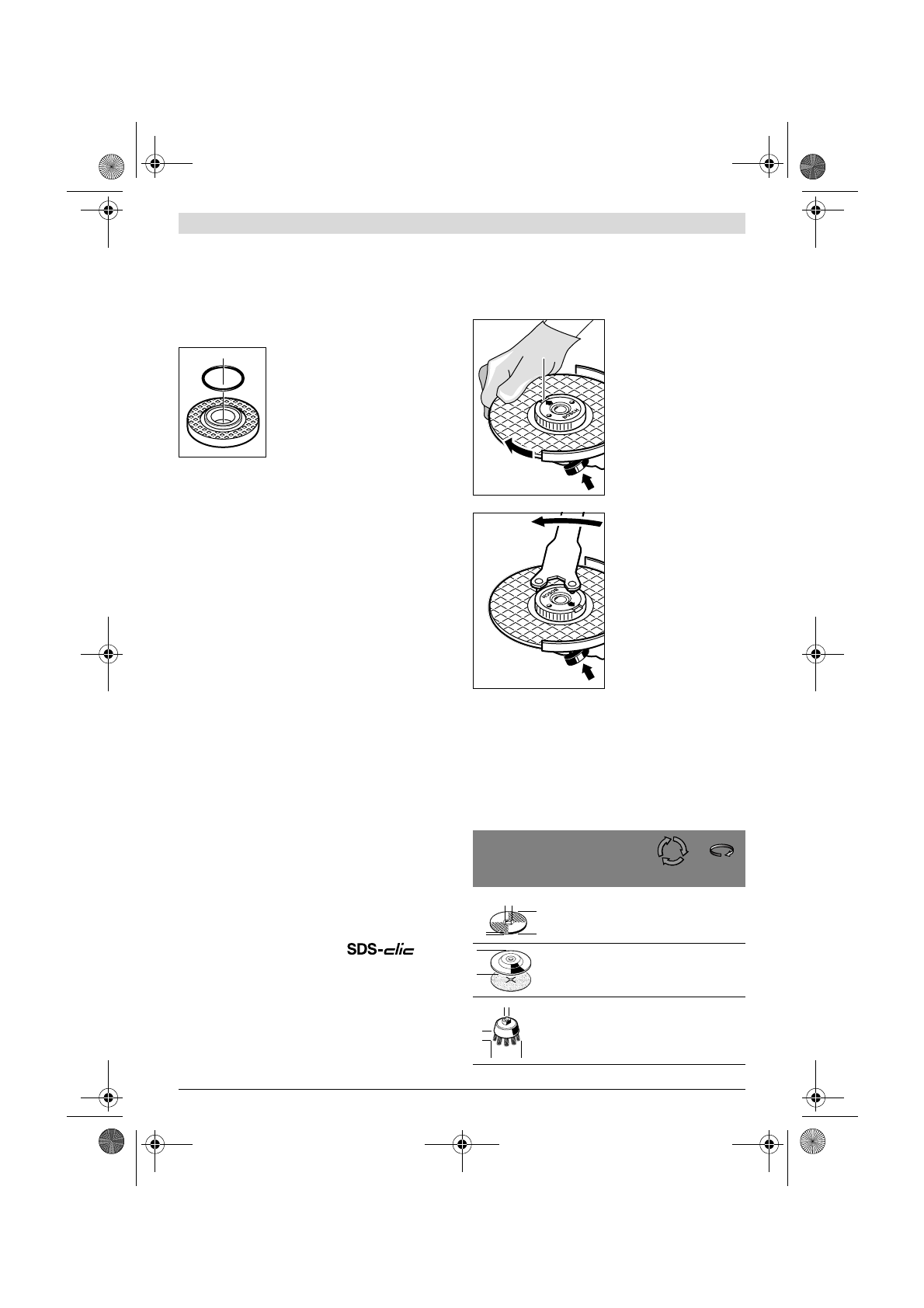

Pritisnite taster za blokadu
vretena
1
da bi utvrdili
brusno vreteno. Da bi stegli
navrtku sa brzim zatezanjem,
okrenite brusnu ploču snažno
u pravcu kazaljke na satu.
Jednu propisno učvršćenu,
neošćetenju navrtku sa brzim
zatezanjem možete rukom
odvrnuti okretanjem
nareckanog prstena nasuprot
smeru kazaljke na satu.
Ne odvrćite čvrsto stegnutu
navrtku sa brzim stezanjem
sa kleštama, već koristite
ključ sa dva otvora.
Upotrebljavajte ključ kao što
slika pokazuje.
Dozvoljeni alati za brušenje
Možete koristiti sve alate za brušenje navedene u ovom
uputstvu za rad.
Dozvoljeni broj obrtaja [min
-1
] odnosno obimna brzina [m/s]
upotrebljenog alata za brušenje mora odgovarati podacima na
sledećoj tabeli.
Obratite pažnju stoga na dozvoljeni broj
obrtaja odnosno na
obimnu brzinu
na etiketi alata za brušenje.
maks.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8 500
6 500
80
80
180
230
–
–
8 500
6 500
80
80
100
30
M 14
8 500
45
27
b
d
D
D
D
b
d
OBJ_BUCH-777-008.book Page 207 Wednesday, February 8, 2012 8:04 AM
