Slovensko |
215
Bosch Power Tools
1 609 929 X88 | (8.2.12)
Izjava o skladnosti
Izjavljamo pod izključno odgovornostjo, da proizvod pod
„
Tehnični podatki
“
ustreza naslednjim standardom oz.
standardiziranim dokumentom: EN 60745 v skladu z določili
Direktiv 2011/65/EU, 2004/108/ES, 2006/42/ES.
Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
30.01.2012
Montaža
Montaža zaščitnih priprav
f
Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
Opozorilo:
Po lomu brusilnega koluta med obratovanjem ali pri
poškodovanju prijemal na zaščitnem pokrovu/na električnem
orodju, morate električno orodje takoj poslati na naslov servisa;
naslovi se nahajajo v odstavku
„
Servis in svetovanje
“
.
Zaščitni pokrov za brušenje
Namestite zaščitni pokrov
5
na steblo vretena. Položaj
zaščitnega pokrova
5
prilagodite zahtevam delovnega
postopka in aretirajte zaščitni pokrov
5
s fiksirnim vijakom
6
.
f
Zaščitni pokrov 5 naj bo nastavljen tako, da bo iskrenje
v smeri upravljalca onemogočeno.
Zaščitni pokrov za rezanje
f
Pri rezanju z vezanimi brusilnimi sredstvi morate
vedno uporabiti zaščitni pokrov za rezanje 13.
f
Pri rezanju kamna morate poskrbeti za dovolj dobro
odsesovanje prahu.
Zaščitni pokrov za rezanje
13
se montira kot zaščitni pokrov
za brušenje
5
.
Odsesovalni pokrov za rezanje z drsnim vodilom
Odsesovalni pokrov za rezanje z drsnim vodilom
24
se
montira kot zaščitni pokrov za brušenje
5
.
Dodatni ročaj
f
Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 3.
Odvisno od delovnega postopka privijte dodatni ročaj
3
na
desno ali levo stran glave gonila.
Ščitnik za roke
f
Pri delih z gumijastim brusilnim krožnikom 20 ali
lončasto ščetko/ploščato ščetko/pahljačastim
brusilnim kolutom naj bo ščitnik za roke 18 vedno
montiran.
Ščitnik za roke
18
pritrdite z dodatnim ročajem
3
.
Nontaža brusilnih orodij
f
Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
f
Ne dotikajte se brusilnih in rezalnih plošč, dokler se
niso ohladila.
Plošče postanejo pri delu zelo vroče.
Očistite brusilno vreteno
4
in vse dele, ki so predvideni za
montažo.
Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena
1
in fiksirajte vreteno.
f
Tipko za aretiranje vretena pritiskajte samo pri
mirujočem brusilnem vretenu.
V nasprotnem primeru se
lahko električno orodje poškoduje.
Brusilni kolut/rezalna plošča
Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali
reducirnih komadov ni dovoljena.
Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.
Zaporedje montaže je prikazano na strani z grafiko.
Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico
9
, nato pa vpnite kolut oziroma ploščo s
pomočjo ključa z dvema luknjama, glejte odstavek
„
Hitrovpenjalna matica
“
.
f
Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

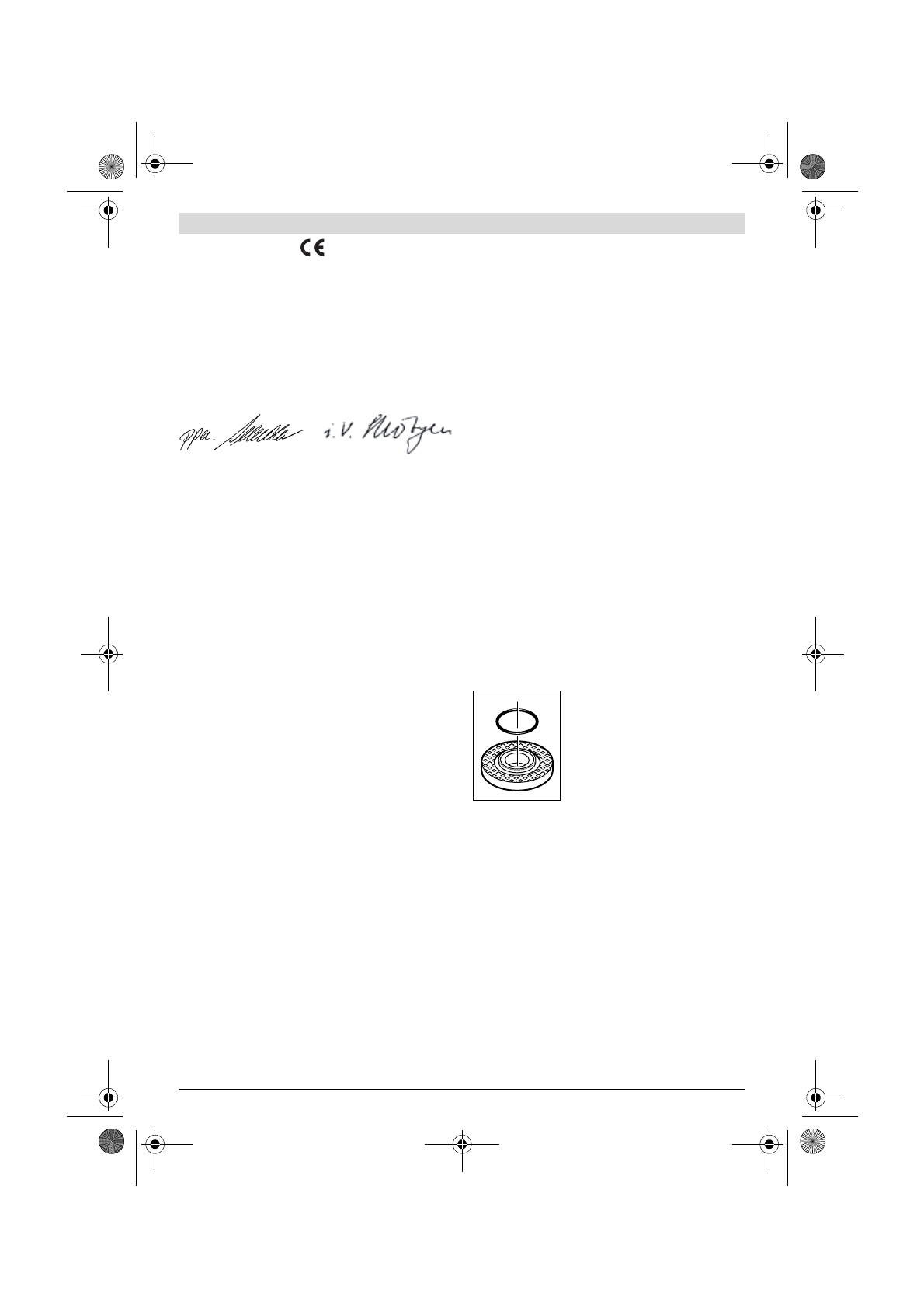

V prijemalni prirobnici
7
je okrog
centrirnega roba vstavljen del iz
umetne mase (O-obroč).
Če O-obroč
manjka ali je poškodovan,
se mora
pred nadaljno uporabo prijemalna
prirobnica
7
nujno nadomestiti.
Pahljačasti brusilni kolut
f
Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 18.
Gumijasti brusilni krožnik
f
Za dela, kjer uporabljate gumijaste brusilne krožnike
20, vedno montirajte ščitnik za roke 18.
Zaporedje montaže je prikazano na strani z grafiko.
Pred montažo gumijastega brusilnega krožnika
20
namestite
2 distančni ploščici
19
na brusilno vreteno
4
.
Privijte okroglo matico
22
in jo zategnite s ključem z dvema
luknjama.
Lončasta ščetka/ploščata ščetka
f
Za dela, kjer uporabljate krtačne lonce ali krtačne
kolute, vedno montirajte ščitnik za roke 18.
Zaporedje montaže je prikazano na strani z grafiko.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_BUCH-777-008.book Page 215 Wednesday, February 8, 2012 8:04 AM
