| Magyar
1 609 929 X88 | (8.2.12)
Bosch Power Tools
A darabolásra szolgáló
13
védőbúrát a csiszolásra szolgáló
5
védőbúrához hasonlóan kell felszerelni.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló
24
elszívó búrát védőszánnal a
csiszolásra szolgáló
5
védőbúrához hasonlóan kell felszerelni.
Pótfogantyú
f
Az elektromos kéziszerszámot csak az arra felszerelt 3
pótfogantyúval együtt szabad használni.
Csavarja be a
3
pótfogantyút a munkának megfelelő
helyzetben a hajtómű jobb vagy bal oldalába.
Kézvédő
f
A 20 gumi csiszolótányérral vagy a csészelakú kefével/
kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 18.
Rögzítse a
18
kézvédőt a
3
pótfogantyúval.
A csiszolószerszámok felszerelése
f
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
f
Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek.
Munka közben a tárcsák erősen
felhevülnek.
Tisztítsa meg a
4
csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg az
1
tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.
f
A tengelyrögzítőgombot csak teljesen nyugalmi
állapotban lévő csiszolótengely esetén szabad
megnyomni!
Ellenkező esetben az elektromos
kéziszerszám megrongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló
idomot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos kéziszerszám
forgásirányával (lásd a forgásirányt jelző nyilat a
hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a
9
befogó anyát, lásd az
„
Gyorsbefogó anya
”
c. szakaszt.
f
A csiszolószerszámok felszerelése után a készülék
bekapcsolása előtt győződjön meg arról, hogy a
csiszolószerszám helyesen van felszerelve és
szabadon forog. Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a védőbúrához vagy
más alkatrészekhez.

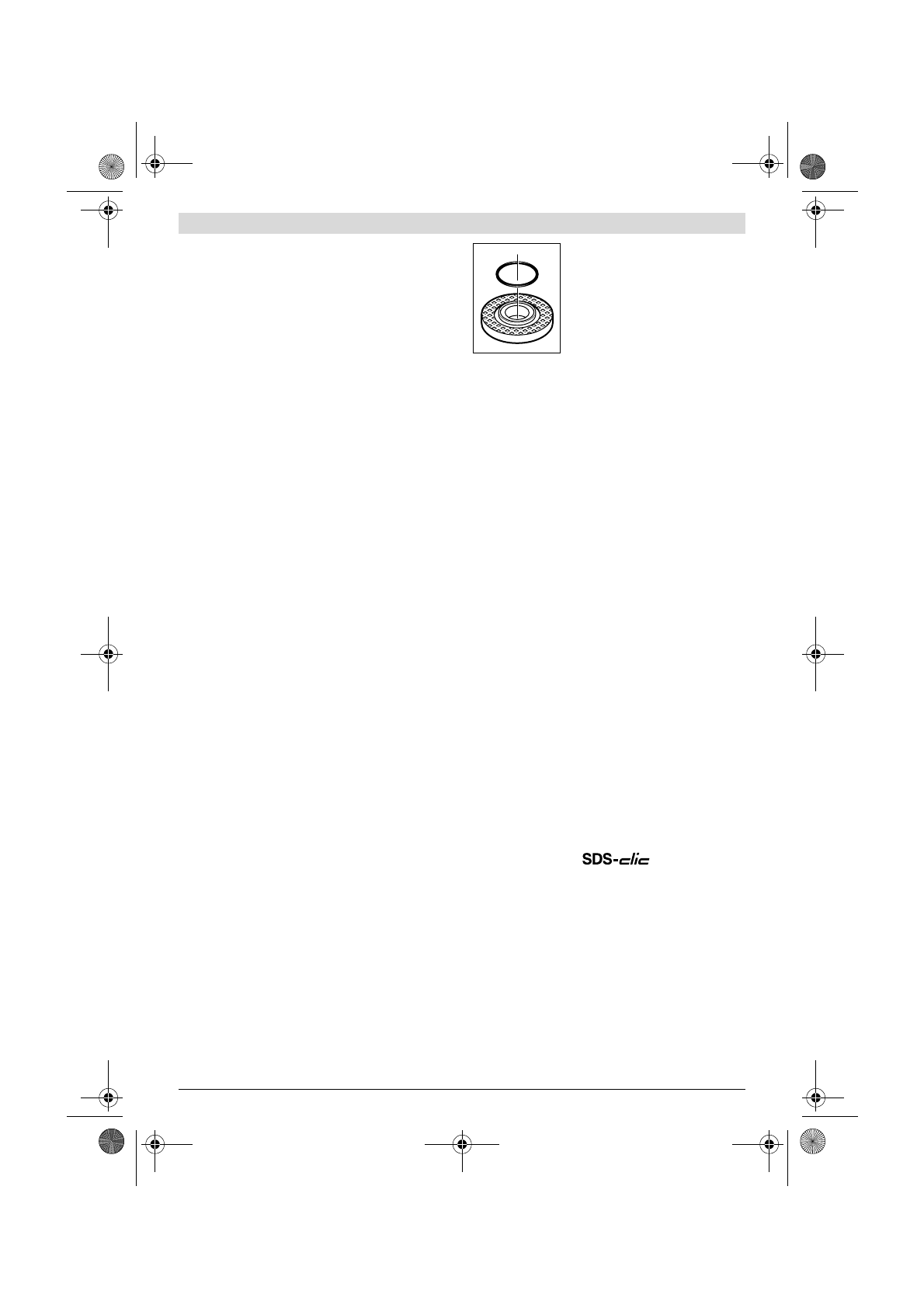

A
7
szorítókarimába a központozó
perem körül egy műanyag alkatrész
(O-gyűrű) található.
Ha az O-gyűrű
hiányzik, vagy megrongálódott,
akkor a
7
szorítókarimát a további
használat előtt okvetlenól ki kell
cserélni.
Legyezőlapos tárcsa
f
A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 18 kézvédőt.
Gumi csiszolótányér
f
A 20 gumi csiszolótányérrel végzett munkákhoz
mindig fel kell szerelni a 18 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A
20
gumi csiszolótányér felszerelése előtt tegye fel a 2 darab
19
távtartó tárcsát a
4
csiszolóorsóra.
Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a
22
hengeres anyát.
Csészealakú kefe/kefés tárcsa
f
A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 18 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csészealakú kefét/kefés tárcsát annyira fel kell tudni
csavarozni a csiszolótengelyre, hogy az szorosan felfeküdjön
a csiszolótengely menetének végénél a csiszolótengely
karimájára. Húzza meg szorosra egy villáskulccsal a
csészealakú kefét/kefés tárcsát.
Csiszoló fazékkorong
f
A csiszoló fazékkoronggal végzett munkákhoz szerelje
fel a speciális 15 védőbúrát.
A
16
csiszoló fazékkorongnak csak annyira kell kiállnia a
15
védőbúrából, amennyire az adott megmunkálási feladathoz
ez elengedhetetlenül szükséges. Állítsa be erre a méretre a
15
védőbúrát.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
Csavarja fel a
9
rögzítőanyát és húzza meg szorosra a
17
körmöskulccsal.
Gyorsbefogó anya
A csiszoló szerszámok gyors cseréjéhez további szerszámok
alkalmazása nélkül a
9
befogó anya helyett a
11
gyorsbefogó
anyát is lehet használni.
f
A 11 gyorsbefogó anyát csak nagyoló és
hasítókorongokhoz szabad használni.
Csak hibátlan, kifogástalan 11 gyorsbefogó anyát
használjon.
A felcsavaráskor ügyeljen arra, hogy a 11
gyorsbefogóanyának a felirattal ellátott oldala ne a
csiszolótárcsa felé mutasson; a nyílnak a 27 indexjelre
kell mutatnia.
