Česky |
139
Bosch Power Tools
1 609 929 X88 | (8.2.12)
Odsávací kryt pro dělení s vodícími saněmi
Odsávací kryt pro dělení s vodícími saněmi
24
se namontuje
jako ochranný kryt pro broušení
5
.
Přídavná rukojeť
f
Používejte Vaše elektronářadí pouze s přídavnou
rukojetí 3.
Přídavnou rukojeť
3
našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Ochrana ruky
f
Pro práce s pryžovým brusným talířem 20 nebo s
hrncovým kartáčem/kotoučovým kartáčem/
lamelovým brusným kotoučem vždy namontujte
ochranu ruky 18.
Ochranu ruky
18
upevněte pomocí přídavné rukojeti
3
.
Montáž brusných nástrojů
f
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
f
Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou.
Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno
4
a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační
tlačítko vřetene
1
, aby se brusné vřeteno zaaretovalo.
f
Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.
Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí
lícovat s upínací přírubou. Nepoužívejte žádné adaptéry nebo
redukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici
9
a upněte ji pomocí klíče se dvěma čepy, viz odstavec
„
Rychloupínací matice
“
.
f
Po montáži brusného nástroje před zapnutím
zkontrolujte, zda je brusný nástroj správně
namontován a může se volně otáčet. Zajistěte, aby se
brusný nástroj nedotýkal ochranného krytu nebo
dalších dílů.

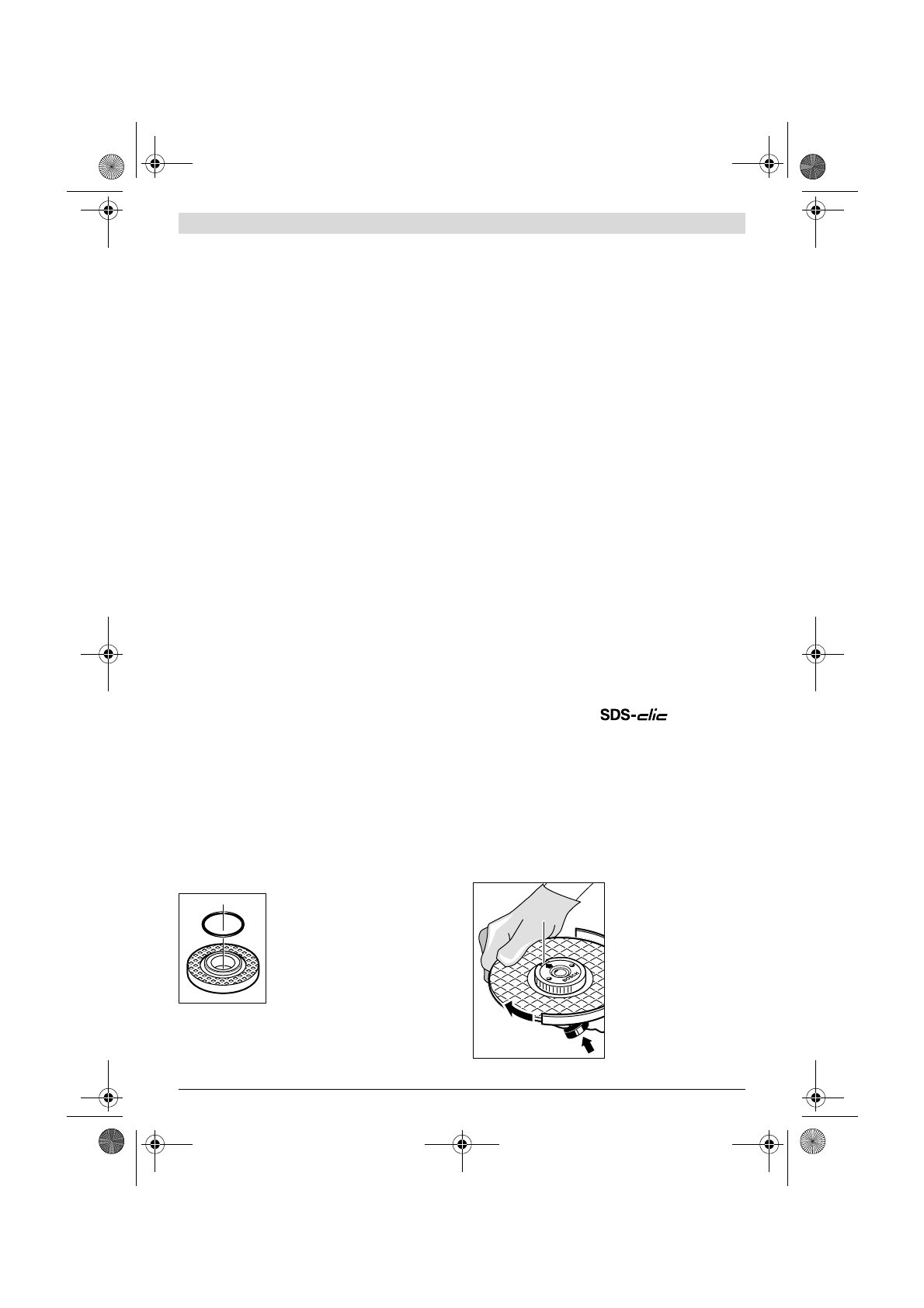

V upínací přírubě
7
je kolem středicího
osazení vložen díl z umělé hmoty (o-
kroužek).
Pokud o-kroužek chybí
nebo je poškozen,
musí být před
dalším používáním upínací příruba
7
bezpodmínečně vyměněna.
Lamelový brusný kotouč
f
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 18.
Pryžový brusný talíř
f
Pro práce s pryžovým brusným talířem 20 namontujte
vždy ochranu ruky 18.
Pořadí montáže je patrné na straně grafiky.
Před montáží pryžového brusného talíře
20
nasaďte 2
distanční podložky
19
na brusné vřeteno
4
.
Našroubujte kruhovou matici
22
a utáhněte ji klíčem se
dvěma čepy.
Hrncový kartáč/kotoučový kartáč
f
Pro práce s hrncovým kartáčem nebo kotoučovým
kartáčem namontujte vždy ochranu ruky 18.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby pevně přiléhal
na přírubě brusného vřetene na konec závitu. Hrncový kartáč/
kotoučový kartáč pevně utáhněte stranovým klíčem.
Brusný hrnec
f
Pro práce s brusným hrncem namontujte speciální
ochranný kryt 15.
Brusný hrnec
16
by měl vždy jen natolik vyčnívat z
ochranného krytu
15
, jak je to pro příslušný případ
opracování nezbytně nutné. Ochranný kryt
15
nastavte na
tuto míru.
Pořadí montáže je patrné na straně grafiky.
Našroubujte upínací matici
9
a pevně ji utáhněte pomocí
zalomeného klíče se dvěma čepy
17
.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití dalších
nástrojů můžete místo upínací matice
9
použít rychloupínací
matici
11
.
f
Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.
Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana
rychloupínací matice 11 neukazovala k brusnému
kotouči; šipka musí ukazovat na indexovou značku 27.
Stlačte aretační tlačítko
vřetene
1
, aby se brusné
vřeteno zajistilo. Pro pevné
utažení rychloupínací matice
otočte brusný kotouč silou ve
směru hodinových ručiček.
27
OBJ_BUCH-777-008.book Page 139 Wednesday, February 8, 2012 8:04 AM
