86
| Svenska
1 609 929 X88 | (8.2.12)
Bosch Power Tools
Ordningsföljden vid montering visas på grafiksidan.
För infästning av slip-/kapskivan skruva upp spännmuttern
9
och dra sedan fast den med tvåstiftsnyckeln, se avsnittet
”Snabbspännmutter ”.
f
Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

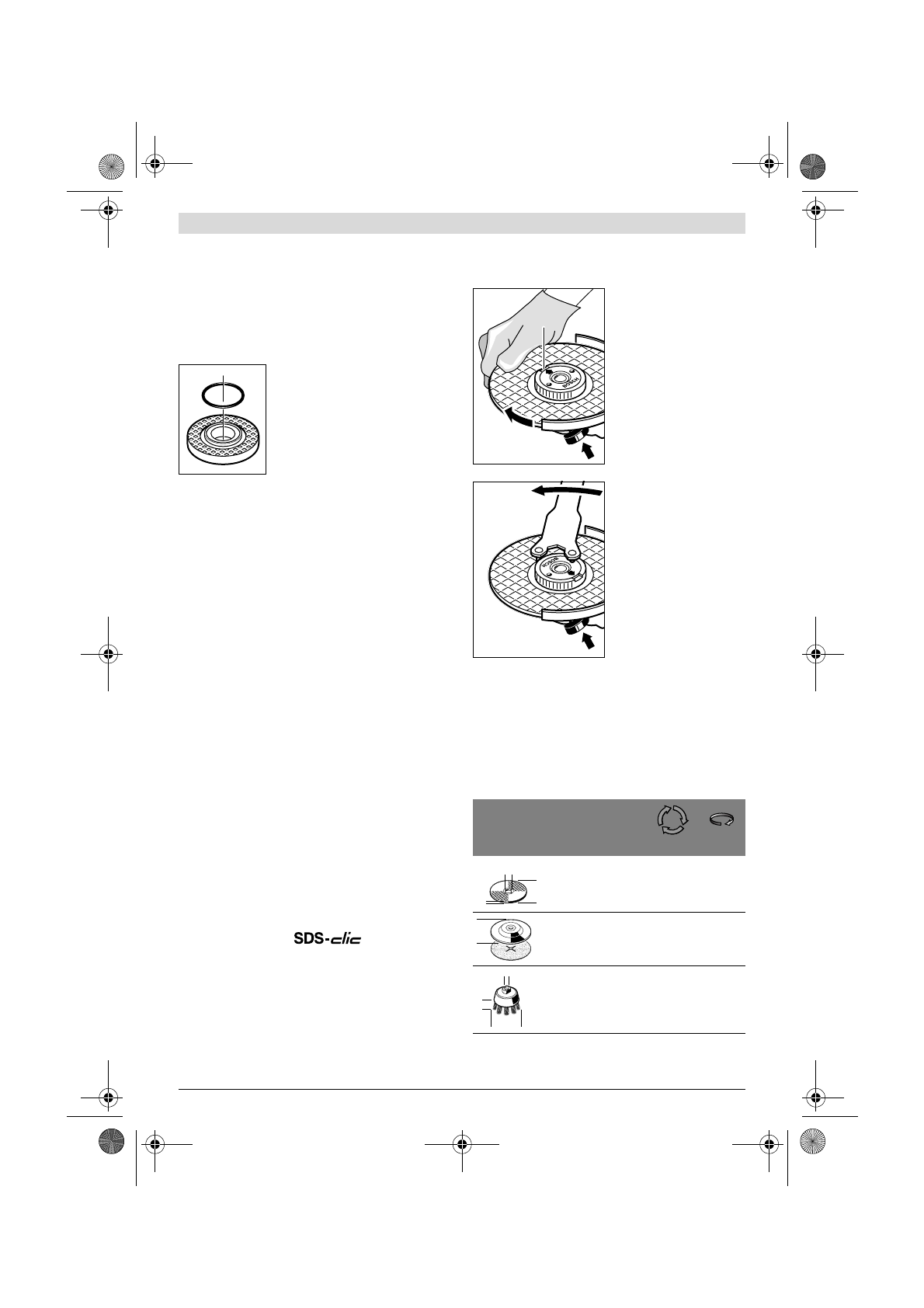

I stödflänsen
7
är kring centreransatsen
en plastdel (O-ring) insatt.
Om O-
ringen saknas eller är skadad
måste
stödflänsen
7
före fortsatt användning
ovillkorligen bytas.
Lamellslipskiva
f
För arbeten med lamellslipskiva ska handskyddet 18
monteras.
Gummisliprondell
f
För arbeten med gummisliprondell 20 ska handskyd-
det 18 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Innan gummisliprondellen
20
monteras ska 2 distansbrickor
19
skjutas upp på slipspindeln
4
.
Skruva på rundmuttern
22
och dra fast med tvåstiftsnyckeln.
Koppborste/skivborste
f
För arbeten med koppborste eller skivborste ska hand-
skyddet 18 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppborsten/
skivborsten med fast skruvnyckel.
Slipkopp
f
För arbeten med slipkopp ska det speciella spräng-
skyddet 15 monteras.
Slipkoppen
16
får endast stå ut över sprängskyddet
15
till
den grad som krävs för aktuellt arbete. Ställ in sprängskyddet
15
på detta mått.
Ordningsföljden vid montering visas på grafiksidan.
Skruva upp spännmuttern
9
och dra fast den med den böjda
spännyckeln
17
.
Snabbspännmutter
För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern
9
snabbspännmuttern
11
användas.
f
Snabbspännmuttern 11 får endast användas för slip-
och kapskivor.
Använd endast felfri, oskadad snabbspännmutter 11.
Se vid påskruvning till att texten på snabbspännmuttern
11 inte ligger mot slipskivan; pilen måste vara riktad mot
indexmärket 27.
Tryck på spindelns låsknapp
1
för låsning av slipspindeln.
För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.
En ordentligt fastspänd och
oskadad snabbspännmutter
kan för hand s när den räff-
lade ringen vrids moturs.
Lossa aldrig en hårtsittande
snabbspännmutter med
tång utan använd flänsmut-
ternyckeln.
Lägg an
flänsmutternyckeln som bil-
den visar.
Tillåtna slipverktyg
Alla de slipverktyg som anges i denna bruksanvisning kan
användas.
Det tillåtna varvtalet [min
-1
] resp. periferihastigheten [m/s]
hos använt slipverktyg måste minst motsvara uppgifterna i
tabellen nedan.
Beakta därför tillåtna
varvtal resp. periferihastigheter
på
slipverktygets etikett.
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8 500
6 500
80
80
180
230
–
–
8 500
6 500
80
80
100
30
M 14
8 500
45
27
b
d
D
D
D
b
d
