| Polski
1 609 929 X88 | (8.2.12)
Bosch Power Tools
Pokrywa ochronna (osłona) do cięcia
f
Do cięcia za pomocą spajanych materiałów ściernych
należy zawsze stosować specjalną pokrywę ochronną 13.
f
Podczas cięcia kamienia należy zawsze zadbać o
wystarczające odsysanie pyłu.
Pokrywę ochronną do cięcia
13
montuje się w taki sam
sposób, jak pokrywę ochronną do szlifowania
5
.
Pokrywa ochronna do cięcia z prowadnicami
saneczkowymi
Pokrywę ochronną do cięcia z prowadnicami saneczkowymi
24
montuje się dokładnie tak samo jak pokrywę ochronną do
szlifowania
5
.
Uchwyt dodatkowy
f
Urządzenie należy używać jedynie z uchwytem
dodatkowym 3.
Uchwyt dodatkowy
3
należy zamocować
–
w zależności od
rodzaju pracy
–
po prawej lub lewej stronie głowicy
elektronarzędzia.
Osłona ręki
f
Przed rozpoczęciem obróbki gumową tarczą szlifierską
20 lub szczotką garnkową/szczotką tarczową/
ściernicą wachlarzową, należy zawsze zamontować
osłonę ręki 18.
Osłonę ręki
18
mocuje się za pomocą uchwytu dodatkowego
3
.
Montaż narzędzi szlifierskich
f
Przed wszystkimi pracami przy elektronarzędziu
należy wyciągnąć wtyczkę z gniazda.
f
Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną.
Tarcze rozgrzewają się podczas pracy do
bardzo wysokich temperatur.
Wrzeciono szlifierki
4
i wszystkie części, które mają zostać
zamontowane, należy oczyścić.
Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady
1
, unieruchomiającego wrzeciono
szlifierki.
f
Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome.
W
przeciwnym wypadku może dojść do uszkodzenia
elektronarzędzia.
Tarcza szlifierska/tarcza tnąca
Należy wziąć pod uwagę wymiary narzędzi szlifierskich.
Średnica otworu narzędzia musi pasować do kołnierza
mocującego. Nie należy stosować żadnych adapterów,
złączek ani zwężek.
Używając diamentowych tarcz tnących, należy zwrócić
uwagę, by strzałka wskazująca kierunek, umieszczona na
tarczy odpowiadała kierunkowi obrotów elektronarzędzia
(por. strzałkę wskazującą kierunek obrotu, umieszczoną na
głowicy elektronarzędzia).
Kolejność montażu ukazana jest na stronach graficznych.
Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić
nakrętkę mocującą
9
, a następnie zamocować ją za pomocą
klucza dwutrzpieniowego, zob. rozdział
„
Nakrętka
szybkomocująca
“
.
f
Po zamontowaniu narzędzia szlifierskiego, a przed
uruchomieniem szlifierki należy sprawdzić, czy
narzędzie szlifierskie jest właściwie zamocowane i czy
może się swobodnie obracać. Upewnić się, czy
narzędzie szlifierskie nie zahacza o pokrywę ochronną
lub o inny element elektronarzędzia.

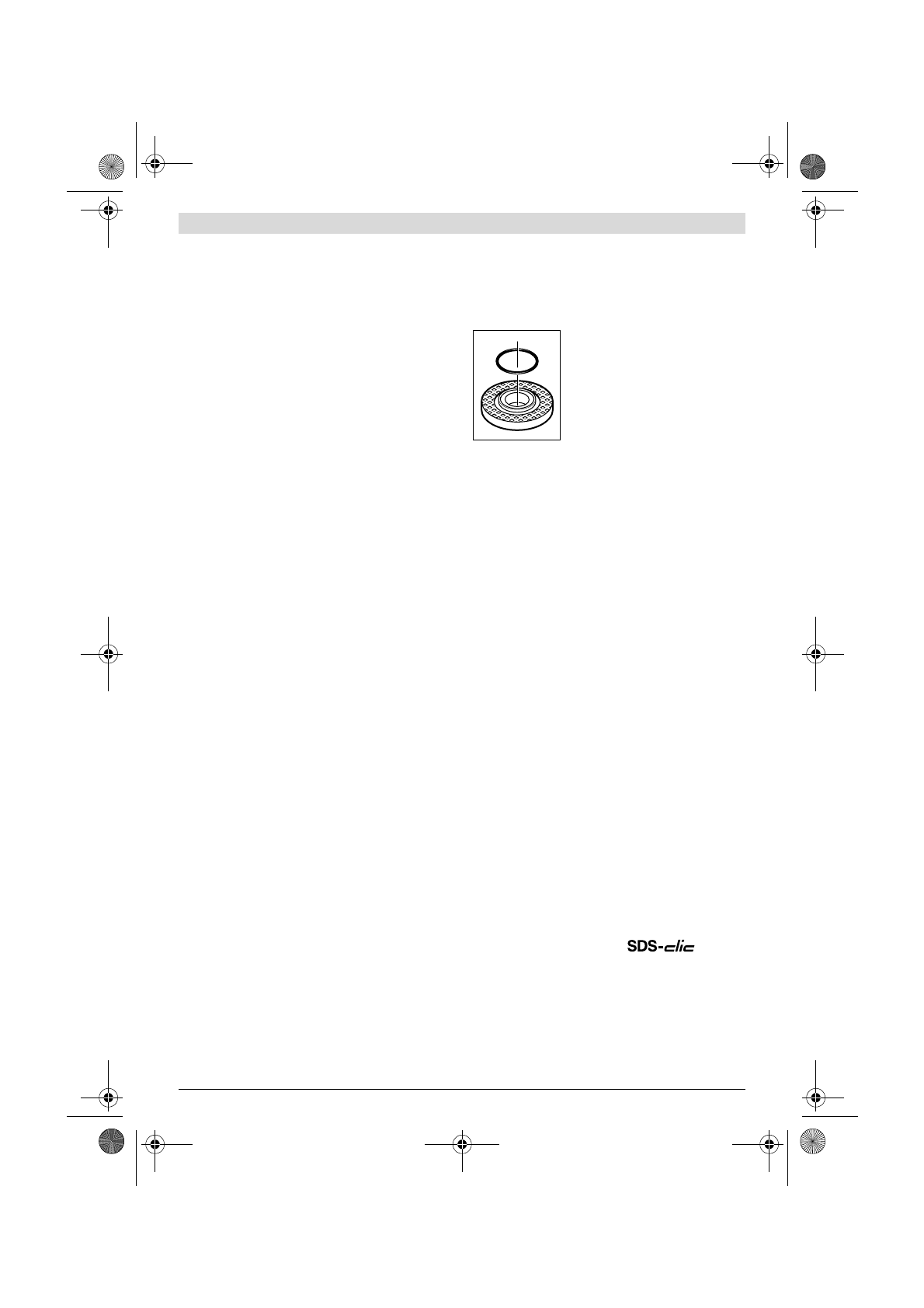

W kołnierzu
7
, w podtoczeniu znajduje
się okrągły pierścień uszczelniający
(tzw. o-ring).
Jeżeli brakuje tej
uszczelki, lub jest ona uszkodzona,
kołnierz mocujący
7
należy koniecznie
wymienić przed przystąpieniem do
dalszej eksploatacji narzędzia.
Ściernica wachlarzowa
f
Do pracy przy użyciu ściernicy wachlarzowej należy
zawsze montować osłonę rąk 18.
Tarcza gumowa
f
Do pracy przy użyciu gumowego talerza szlifierskiego
20 należy zawsze montować osłonę rąk 18.
Kolejność montażu ukazana jest na stronach graficznych.
Przed osadzeniem gumowego talerza szlifierskiego
20
należy
założyć dwie podkładki dystansowe
19
na wrzeciono
szlifierki
4
.
Nałożyć nakrętkę okrągłą
22
i dokręcić ją kluczem
dwutrzpieniowym.
Szczotka garnkowa/Szczotka tarczowa
f
Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 18.
Kolejność montażu ukazana jest na stronach graficznych.
Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do
kołnierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.
Tarcza garnkowa
f
Do pracy przy użyciu tarczy garnkowej należy
zamontować specjalną pokrywę ochronną 15.
Tarcza garnkowa
16
powinna wystawać spod pokrywy
15
tylko w takim stopniu, jaki konieczny jest do dokonania
obróbki. Nastawić pokrywę ochronną
15
zgodnie z tym
wymiarem.
Kolejność montażu ukazana jest na stronach graficznych.
Nakręcić nakrętkę zaciskową
9
i dokręcić ją wygiętym
kluczem widełkowym
17
.
Nakrętka szybkomocująca
Aby uprościć montaż narzędzi szlifierskich i wyelimnować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej
9
zastosować nakrętkę
szybkomocującą
11
.
f
Nakrętkę szybkomocującą 11 wolno stosować tylko do
mocowania tarcz szlifierskich i tnących.
Stosowana nakrętka szybkomocująca 11 musi być w
nienagannym stanie technicznym.
