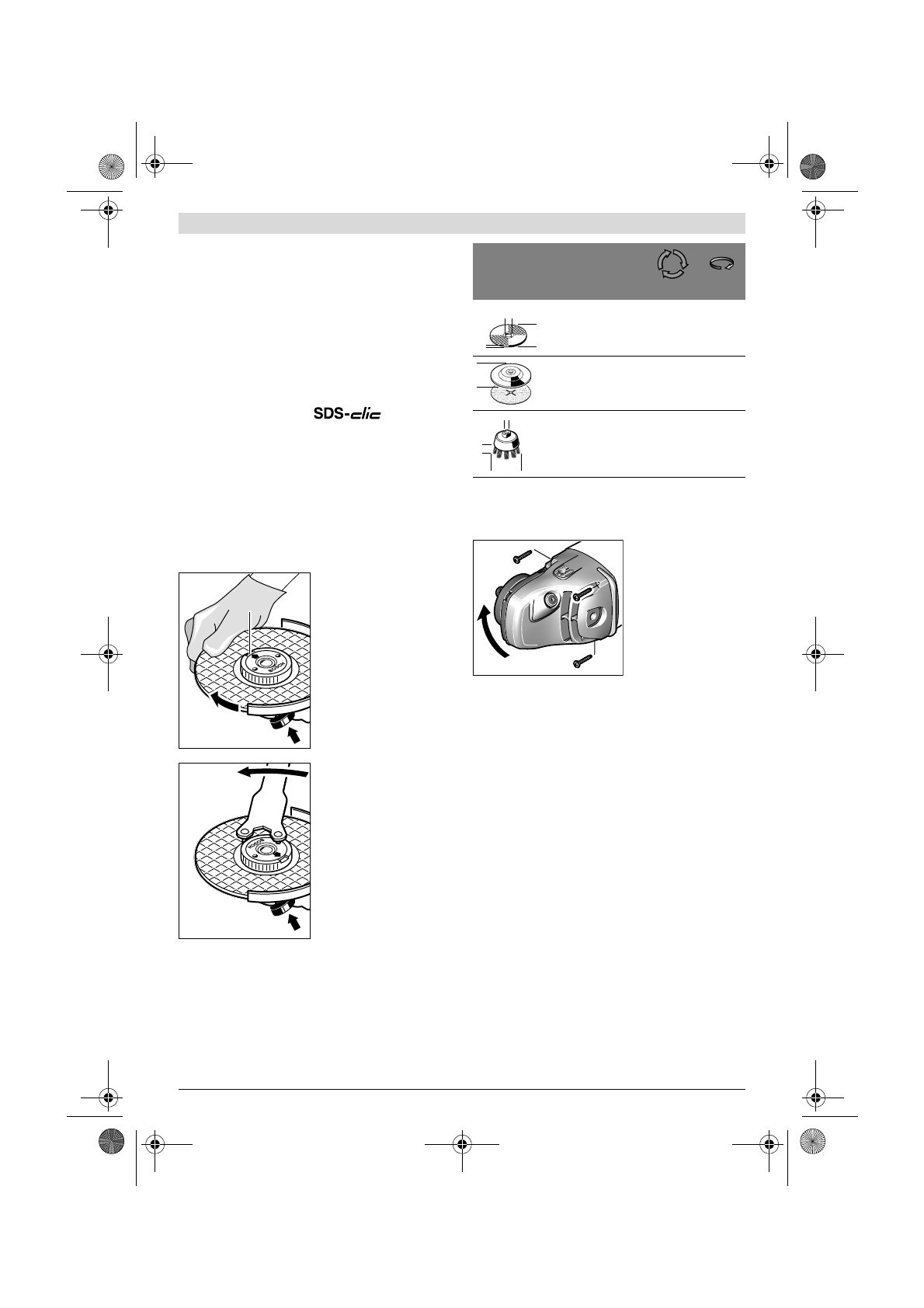

50

 | Português

1 609 929 X88 | (8.2.12)

Bosch Power Tools

Mós tipo tacho

f

Para trabalhos com o rebolo em forma de tacho deverá

montar a capa de protecção especial 15.

O rebolo em forma de tacho

16

 só deveria sobressair da capa

de protecção

15

, como é imprescindivelmente necessário

para a respectiva tarefa. Ajustar a capa de protecção

15

 nesta

medida.
A sequência de montagem está apresentada na página de es-

quemas.
Atarraxar a porca de aperto

9

 e apertá-la com a chave de dois

pinos acotovelada

17

.

Porca de aperto rápido

Para substituir facilmente as ferramentas abrasivas sem ter

que utilizar outras ferramentas, poderá utilizar, em vez da

porca de aperto

9

, a porca de aperto rápido

11

.

f

A porca de aperto rápido 11 só deve ser utilizada para

discos abrasivos ou para discos de corte.

Só utilizar uma porca de aperto 11 que esteja em perfeito

estado e sem danos.
Ao atarraxar, observe que o lado da porca de aperto rápi-

do com a legenda 11 não mostre para o disco abrasivo; a

seta deve mostrar para a marca de índice 27.

Premir a tecla de bloqueio do

veio

1

 para imobilizar o veio

de rectificação. Girar o disco

abrasivo fortemente no senti-

do dos ponteiros do relógio

para apertar a porca de aper-

to rápido.

Uma porca de aperto rápido

atarraxada de forma correcta

pode ser solta com a mão;

basta girar o anel serrilhado

no sentido contrário dos pon-

teiros do relógio.

Jamais soltar uma porca de

aperto rápido com um alica-

te, mesmo se estiver presa,

mas utilizar a chave de dois

furos.

 Aplicar a chave de dois

furos como indicado na figu-

ra.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencio-

nadas nesta instrução de serviço.
O número de rotação admissível [min

-1

] ou a velocidade cir-

cunferencial [m/s] das ferramentas abrasivas utilizadas deve

corresponder às indicações contidas na tabela abaixo.
Observe portanto o

número de rotação ou a velocidade cir-

cunferencial

 admissível como indicado na etiqueta da ferra-

menta abrasiva.

Girar o cabeçote de engrenagens

f

Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

O cabeçote de engrena-

gens pode ser girado em

passos de 90 ° . Desta for-

ma é possível colocar o

interruptor de ligar-desli-

gar numa posição mais

propícia para certos tra-

balhos especiais, p. ex.

para trabalhos de corte

com a capa de aspiração

com carril de guia

24

 ou

para esquerdinos.

Desatarraxar completamente os 4 parafusos. Deslocar o ca-

beçote de engrenagens cuidadosamente,

e sem retirar da

carcaça

, para a nova posição. Reapertar os 4 parafusos.

Aspiração de pó/de aparas

f

Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po-

dem ser nocivos à saúde. O contacto ou a inalação dos pós

pode provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encon-

trem por perto.

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira). Material que

contém asbesto só deve ser processado por pessoal espe-

cializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalha-

dos, vigentes no seu país.

f

Evite o acúmulo de pó no local de trabalho.

Pós podem

entrar levemente em ignição.

27

máx.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180

230

8

8

22,2

22,2

8 500

6 500

80

80

180

230

–

–

8 500

6 500

80

80

100

30

M 14

8 500

45

b

d

D

D

D

b

d
