Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

30.01.2012

Montage

Schutzvorrichtungen montieren

f

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Hinweis:

Nach Bruch der Schleifscheibe während des Betrie-

bes oder bei Beschädigung der Aufnahmevorrichtungen an

der Schutzhaube/am Elektrowerkzeug, muss das Elektro-

werkzeug umgehend an den Kundendienst geschickt werden,

Anschriften siehe Abschnitt „Kundendienst und Kundenbera-

tung“.

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube

5

 auf den Spindelhals. Passen

Sie die Position der Schutzhaube

5

 den Erfordernissen des

Arbeitsganges an und arretieren Sie die Schutzhaube

5

 mit

der Feststellschraube

6

.

f

Stellen Sie die Schutzhaube 5 so ein, dass ein Funken-

flug in Richtung des Bedieners verhindert wird.

Schutzhaube zum Trennen

f

Verwenden Sie beim Trennen mit gebundenen Schleif-

mitteln immer die Schutzhaube zum Trennen 13.

f

Sorgen Sie beim Trennen in Stein für eine ausreichen-

de Staubabsaugung.

Die Schutzhaube zum Trennen

13

 wird wie die Schutzhaube

zum Schleifen

5

 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten

24

 wird

wie die Schutzhaube zum Schleifen

5

 montiert.

Zusatzgriff

f

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-

satzgriff 3.

Schrauben Sie den Zusatzgriff

3

abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Handschutz

f

Montieren Sie für Arbeiten mit dem Gummischleiftel-

ler 20 oder mit der Topfbürste/Scheibenbürste/

Fächerschleifscheibe immer den Handschutz 18.

Befestigen Sie den Handschutz

18

 mit dem Zusatzgriff

3

.

Schleifwerkzeuge montieren

f

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

f

Fassen Sie Schleif- und Trennscheiben nicht an, bevor

sie abgekühlt sind.

Die Scheiben werden beim Arbeiten

sehr heiß.

Reinigen Sie die Schleifspindel

4

und alle zu montierenden

Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-

ge die Spindel-Arretiertaste

1

, um die Schleifspindel festzu-

stellen.

f

Betätigen Sie die Spindel-Arretiertaste nur bei stillste-

hender Schleifspindel.

Das Elektrowerkzeug kann sonst

beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der

Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-

wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben

darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-

scheibe und die Drehrichtung des Elektrowerkzeuges (siehe

Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-

lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die

Spannmutter

9

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt „Schnellspannmutter “.

f

Überprüfen Sie nach der Montage des Schleifwerkzeu-

ges vor dem Einschalten, ob das Schleifwerkzeug kor-

rekt montiert ist und sich frei drehen kann. Stellen Sie

sicher, dass das Schleifwerkzeug nicht an der Schutz-

haube oder anderen Teilen streift.

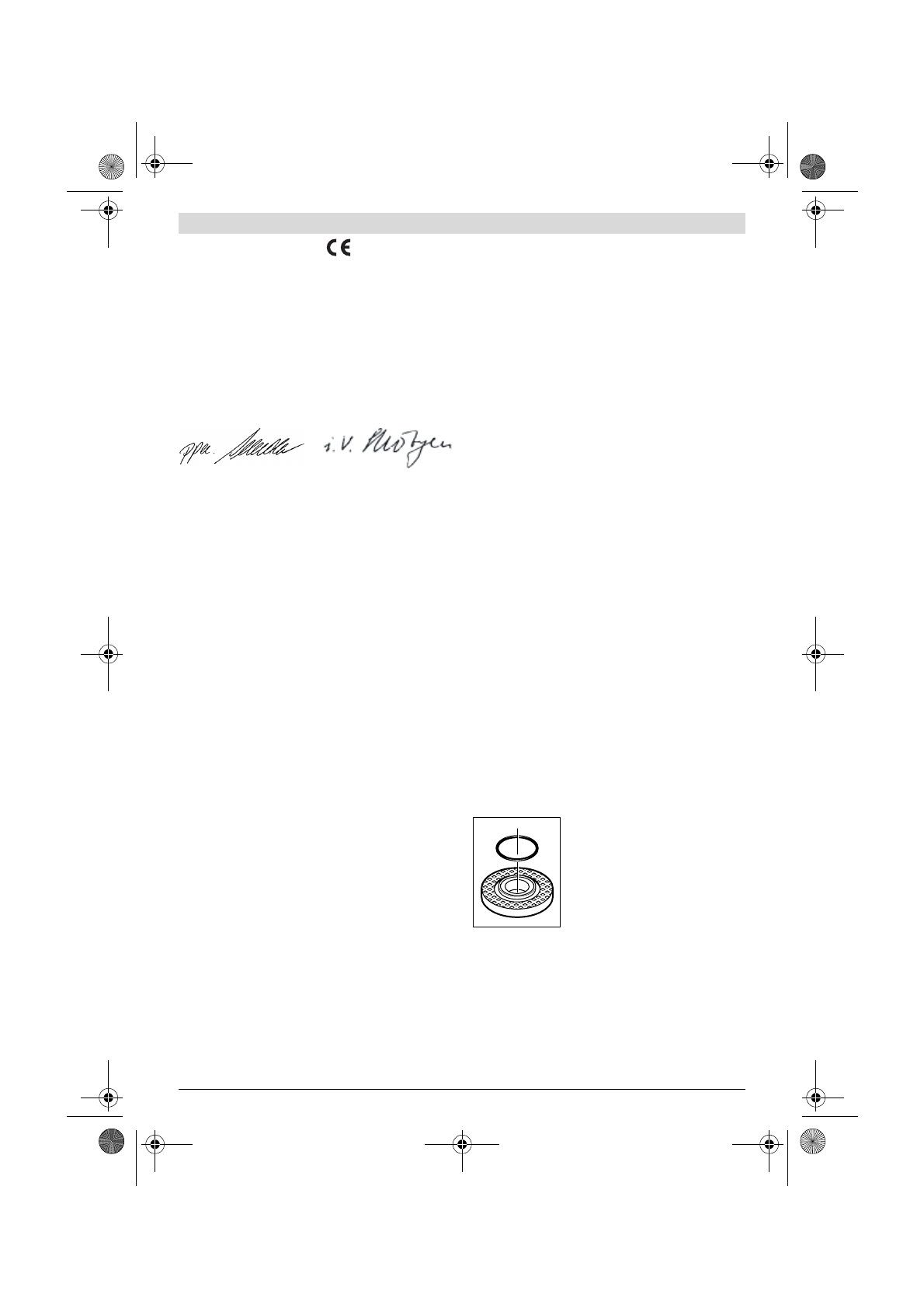

Im Aufnahmeflansch

7

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)

eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

7

 vor der Weiterverwendung

unbedingt ersetzt werden.

Fächerschleifscheibe

f

Montieren Sie für Arbeiten mit der Fächerschleif-

scheibe immer den Handschutz 18.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI
