40
| Español
1 609 929 X88 | (8.2.12)
Bosch Power Tools
f
Una vez montado el útil de amolar, antes de ponerlo a
funcionar, verificar si éste está correctamente monta-
do, y si no roza en ningún lado. Asegúrese de que el útil
no roza contra la caperuza protectora, ni otras piezas.

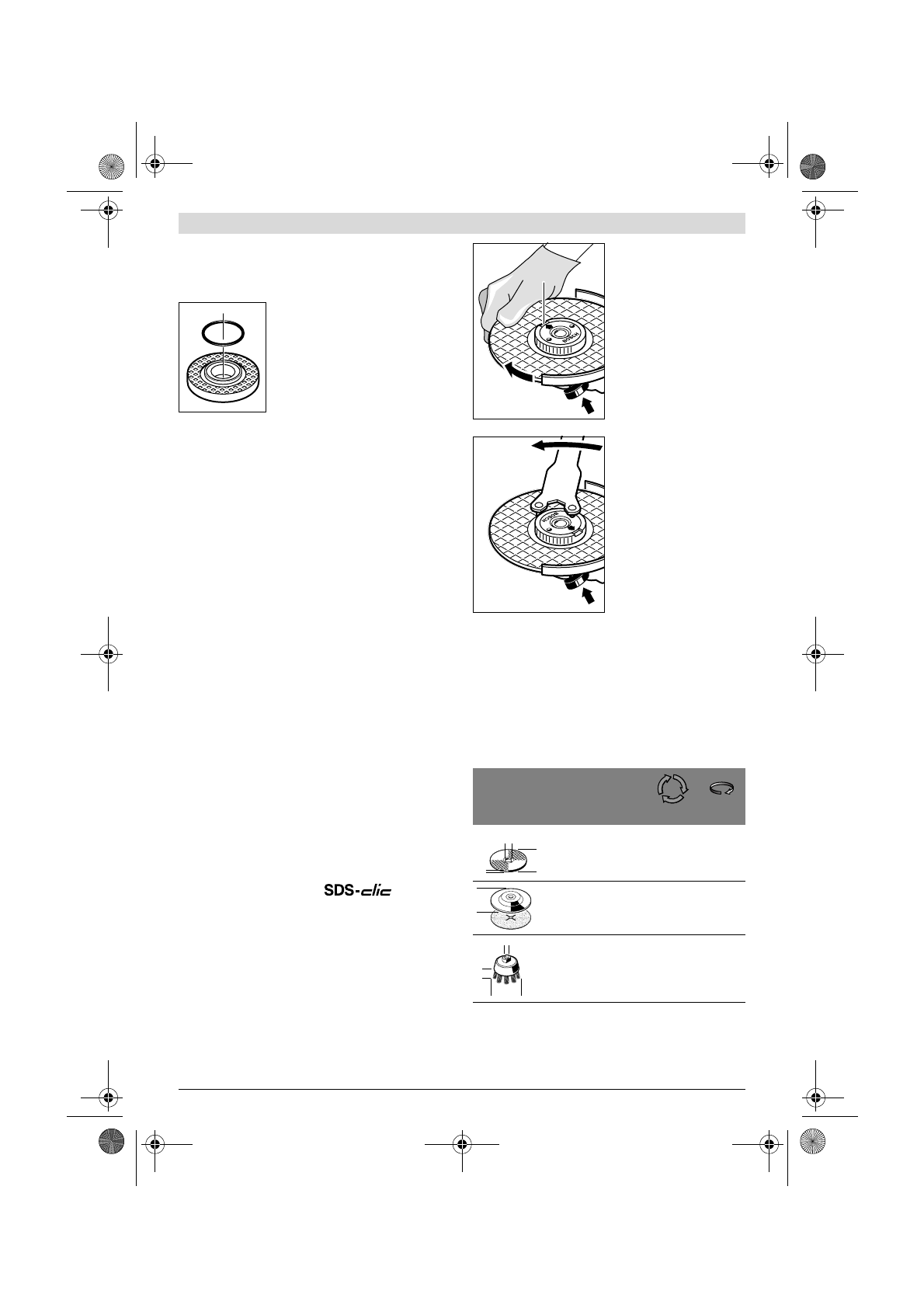

En la base del cuello de centrado de la
brida de apoyo
7
va alojada una pieza
de plástico (anillo tórico).
Si este anillo
tórico faltase o estuviese deteriora-
do,
es imprescindible reemplazar la bri-
da de apoyo
7
por otra en perfectas
condiciones.
Plato pulidor de fibra
f
Siempre utilice la protección para las manos 18 al tra-
bajar con el plato pulidor de fibra.
Plato lijador de goma
f
Siempre emplee la protección para las manos 18 al tra-
bajar con el plato lijador de goma 20.
El orden de montaje puede observarse en la página ilustrada.
Antes de acoplar el plato lijador de goma
20
monte las 2 aran-
delas distanciadoras
19
en el husillo
4
.
Enrosque la tuerca tensora
22
en el husillo y apriétela con la
llave de dos pivotes.
Cepillo de vaso y de disco
f
Siempre utilice la protección para las manos 18 al tra-
bajar con los cepillos de vaso o de disco.
El orden de montaje puede observarse en la página ilustrada.
El cepillo de vaso o de disco deberá dejar enroscarse lo sufi-
ciente en el husillo, de manera que éste asiente firmemente
contra la cara de apoyo del husillo. Apretar firmemente el ce-
pillo de vaso o de disco con una llave fija.
Vaso de amolar
f
Para trabajar con el vaso de amolar monte la caperuza
protectora especial 15.
El vaso de amolar
16
solamente deberá sobresalir de la cape-
ruza protectora
15
lo mínimo imprescindible para el trabajo a
realizar. Ajuste a esta medida la caperuza protectora
15
.
El orden de montaje puede observarse en la página ilustrada.
Enrosque a mano la tuerca de fijación
9
y apriétela firmemen-
te con la llave acodada de dos pivotes
17
.
Tuerca de fijación rápida
Para cambiar de forma sencilla el útil de amolar, sin necesidad
de aplicar herramientas auxiliares, puede Ud. emplear a tuer-
ca de fijación rápida
11
en lugar de la tuerca de fijación
9
.
f
La tuerca de fijación rápida 11 solamente deberá utili-
zarse para sujetar discos de amolar o tronzar.
Solamente utilice tuercas de fijación rápida 11 sin dañar y
en perfecto estado.
Al enroscarla, prestar atención a que la cara grabada de la
tuerca de fijación rápida 11 no quede orientada hacia el
disco de amolar; la flecha deberá coincidir además con la
marca índice 27.
Accione el botón de bloqueo
del husillo
1
para retener el
husillo. Para apretar la tuerca
de fijación, girar fuertemente
el disco de amolar en el senti-
do de las agujas del reloj.
Una tuerca de fijación rápida,
correctamente montada,
puede aflojarse a mano giran-
do el anillo moleteado en sen-
tido contrario a las agujas del
reloj.
Jamás intente aflojar una
tuerca de fijación rápida
agarrotada con unas tena-
zas; utilice para ello la llave
de dos pivotes.
Aplique la lla-
ve de dos pivotes según se
muestra en la figura.
Útiles de amolar admisibles
Puede utilizar todos los útiles de amolar mencionados en es-
tas instrucciones de manejo.
Las revoluciones [min
-1
] o velocidad periférica [m/s] admisi-
bles de los útiles de amolar empleados, deberán cumplir co-
mo mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las
revoluciones
o velocidad periférica
admisibles que figuran en la etiqueta
del útil de amolar.
máx.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8 500
6 500
80
80
180
230
–
–
8 500
6 500
80
80
100
30
M 14
8 500
45
27
b
d
D
D
D
b
d
