Montagem

Montar os dispositivos de protecção

f

Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Nota:

Se o disco abrasivo quebrar durante o funcionamento

ou se os dispositivos de fixação na capa de protecção/na fer-

ramenta eléctrica estiverem danificados, será necessário que

a ferramenta eléctrica seja enviada imediatamente ao serviço

pós-venda, os endereços encontram-se na secção “Serviço

pós-venda e assistência ao cliente”.

Capa de protecção para lixar

Colocar a capa de protecção

5

 na gola do veio. Adaptar a po-

sição da capa de protecção

5

 às necessidades da etapa de

trabalho e travar a capa de protecção

5

 com o parafuso de fi-

xação

6

.

f

Ajustar a capa de protecção 5 de modo a evitar que vo-

em faúlhas na direcção do operador.

Capa de protecção para cortar

f

Ao cortar com rebolos ligados deve ser sempre utiliza-

da uma capa de protecção para cortar 13.

f

Ao cortar pedras deve ser sempre assegurada uma as-

piração de pó suficiente.

A capa de protecção para cortar

13

 é montada como a capa

de protecção para lixar

5

.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia

24

 é mon-

tada como a capa de protecção para lixar

5

.

Punho adicional

f

Só utilizar a sua ferramenta eléctrica com o punho adi-

cional 3.

Atarraxar o punho adicional

3

 de acordo com o tipo de traba-

lho, do lado direito ou do lado esquerdo do cabeçote de en-

grenagens.

Protecção para as mãos

f

Ao trabalhar com o prato abrasivo de borracha 20 ou

com a escova tipo tacho/escova plana/disco abrasivo

em forma de leque deverá sempre montar a protecção

para as mãos 18.

Fixar a protecção para as mãos

18

 com o punho adicional

3

.

Montar ferramentas abrasivas

f

Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

f

Não tocar em rebolos e discos de corte antes de esfria-

rem.

Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de rectificação

4

 e todas as peças a serem mon-

tadas.
Premir a tecla de bloqueio do veio

1

 para prender e soltar as

ferramentas abrasivas e para imobilizar o veio de rectificação.

f

Só accionar a tecla de bloqueio do veio com o veio de

rectificação parado.

Caso contrário é possível que a fer-

ramenta eléctrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâme-

tro do furo deve ser do tamanho certo para o flange de admis-

são. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá assegurar-se

de que a seta do sentido de rotação sobre o disco de corte di-

amantado coincida com o sentido de rotação da ferramenta

eléctrica (veja seta do sentido de rotação sobre o cabeçote de

engrenagens).
A sequência de montagem está apresentada na página de es-

quemas.
Para fixar o disco abrasivo/disco de corte deverá atarraxar a

porca de aperto

9

 e apertá-la com a chave de dois furos, veja

secção “Porca de aperto rápido ”.

f

Após montar a ferramenta abrasiva deverá controlar,

antes de ligar a ferramenta eléctrica, se a ferramenta

abrasiva está montada correctamente e se pode ser

movimentada livremente. Assegure-se de que a ferra-

menta abrasiva não entre em contacto com outras pe-

ças.

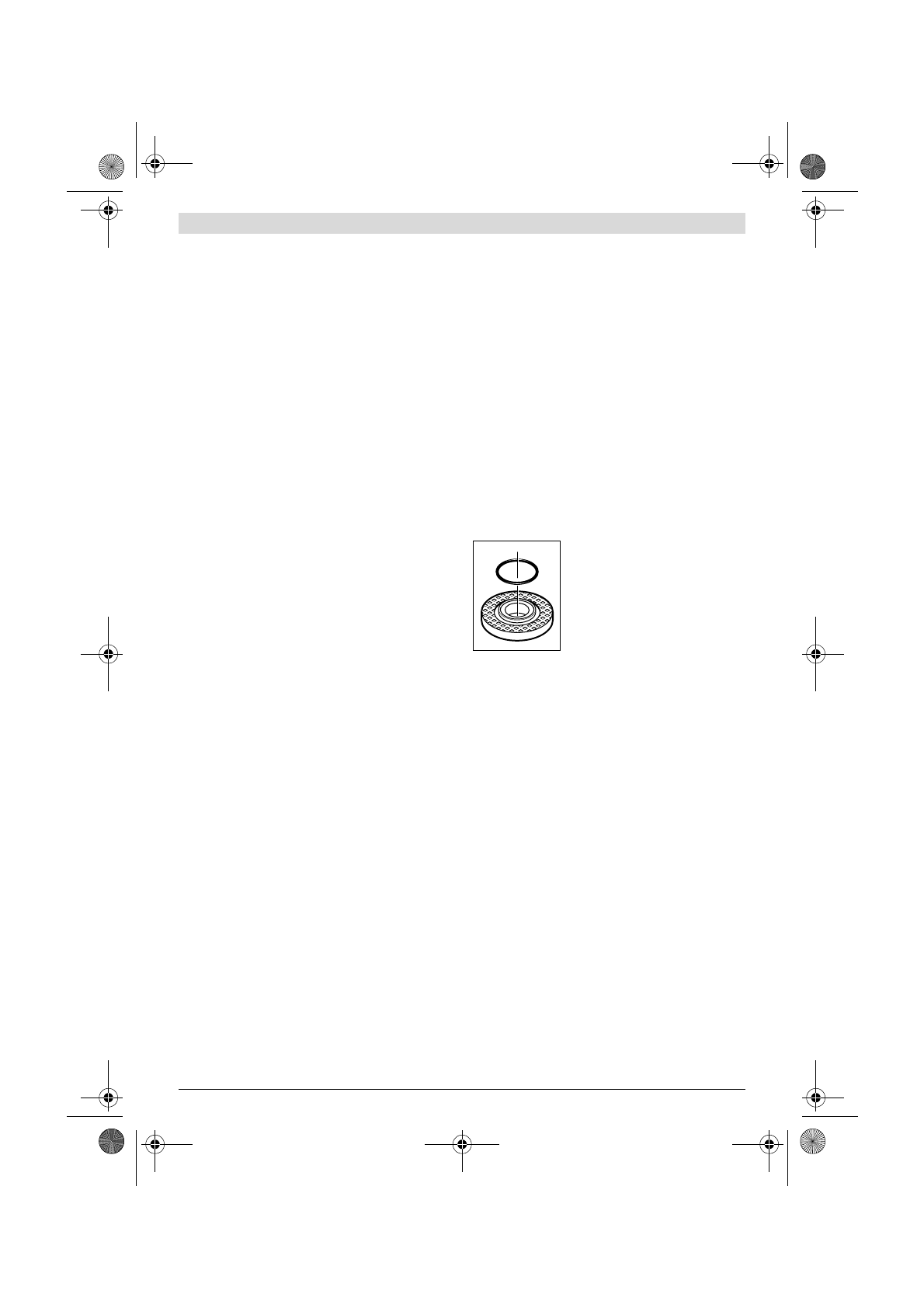

No flange de fixação

7

 encontra-se uma

gola de centragem (anel circular).

Se o

anel circular estiver faltando ou se

estiver danificado,

 terá que substituir

sem falta o flange de fixação

7

 ante de

continuar a usar o aparelho.

Disco abrasivo em forma de leque

f

Para trabalhar com o disco abrasivo em forma de le-

ques deverá sempre usar a protecção para as mãos 18.

Prato abrasivo de borracha

f

Para trabalhar com o prato abrasivo de borracha 20 de-

verá sempre montar a protecção para as mãos 18.

A sequência de montagem está apresentada na página de es-

quemas.
Antes de montar o prato abrasivo de borracha

20

 deverá co-

locar 2 discos de distância

19

 sobre o veio de rectificação

4

.

Atarraxar a porca redonda

22

 e apertá-la com a chave de dois

furos.

Escova tipo tacho/escova plana

f

Para trabalhar com o disco abrasivo em forma de tacho

ou com a escova plana deverá sempre usar a protecção

para as mãos 18.

A sequência de montagem está apresentada na página de es-

quemas.
Deverá ser possível atarraxar a escova tipo tacho/escova pla-

na no veio de rectificação, até que fiquem firmemente encos-

tadas no flange do veio de rectificação no fim da rosca do veio

de rectificação. Apertar a escova tipo tacho/escova plana

com a chave de forqueta.
