 Svenska |

93

Bosch Power Tools

1 609 92A 16W | (12.2.15)

Stödhandtag



Använd alltid elverktyget med stödhandtag 5.

Skruva fast stödhandtaget

5

 i relation till arbetssätt till höger

eller vänster om växelhuset.

Handskydd



För arbeten med gummisliprondellen 17 eller med
koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 16 monteras.

Fäst handskyddet

16

 med stödhandtaget

5

.

Montering av slipverktyg



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.



Berör inte slip- och kapskivorna innan de svalnat.

Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln

6

 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen

2

 för blockering av slipspindeln.



Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste
passa till stödflänsen. Använd inte reducerstycken eller adap-
ter.

Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern

10

 och dra sedan fast den med tvåstiftsnyckeln, se avsnittet

”Snabbspännmutter ”.



Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

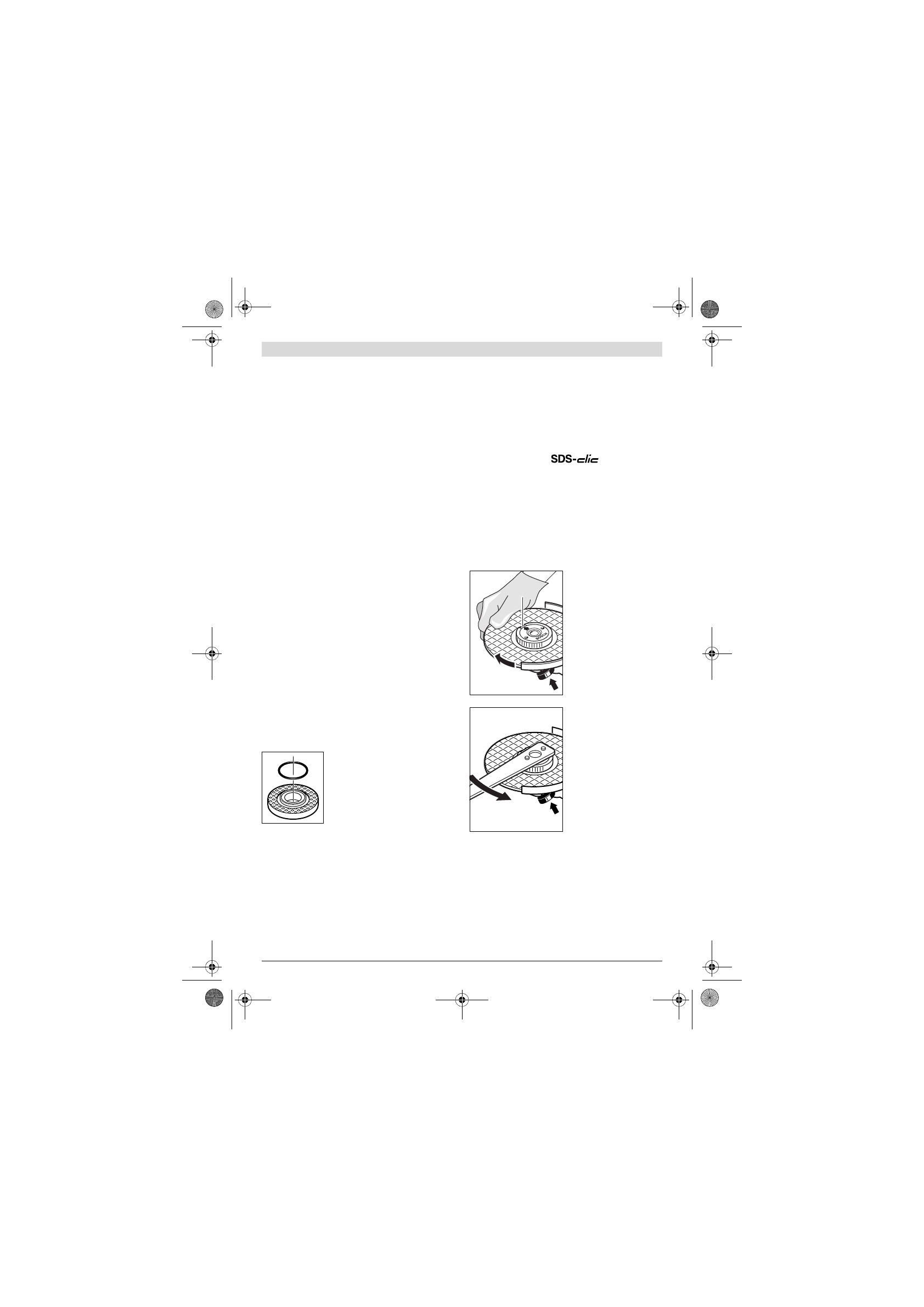

I stödflänsen

8

 är kring centreransatsen

en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

8

 före fortsatt användning

ovillkorligen bytas.

Lamellslipskiva



För arbeten med lamellslipskiva ska handskyddet 16
monteras.

Gummisliprondell



För arbeten med gummisliprondell 17 ska handskyd-
det 16 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern

19

 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste



För arbeten med koppborste eller skivborste ska hand-
skyddet 16 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppbor-
sten/skivborsten med fast skruvnyckel.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern

10

 snabbspännmuttern

11

användas.



Snabbspännmuttern 11 får endast användas för slip-
och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.

Se vid påskruvning till att texten på snabbspännmuttern
11 inte ligger mot slipskivan; pilen måste vara riktad mot
indexmärket 25.

Tryck på spindelns låsknapp

2

 för låsning av slipspindeln.

För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.

En ordentligt fastspänd och
oskadad snabbspännmutter
kan för hand s när den räff-
lade ringen vrids moturs.

Lossa aldrig en hårtsittande
snabbspännmutter med
tång utan använd flänsmut-
ternyckeln.

 Lägg an

flänsmutternyckeln som bil-
den visar.

25
