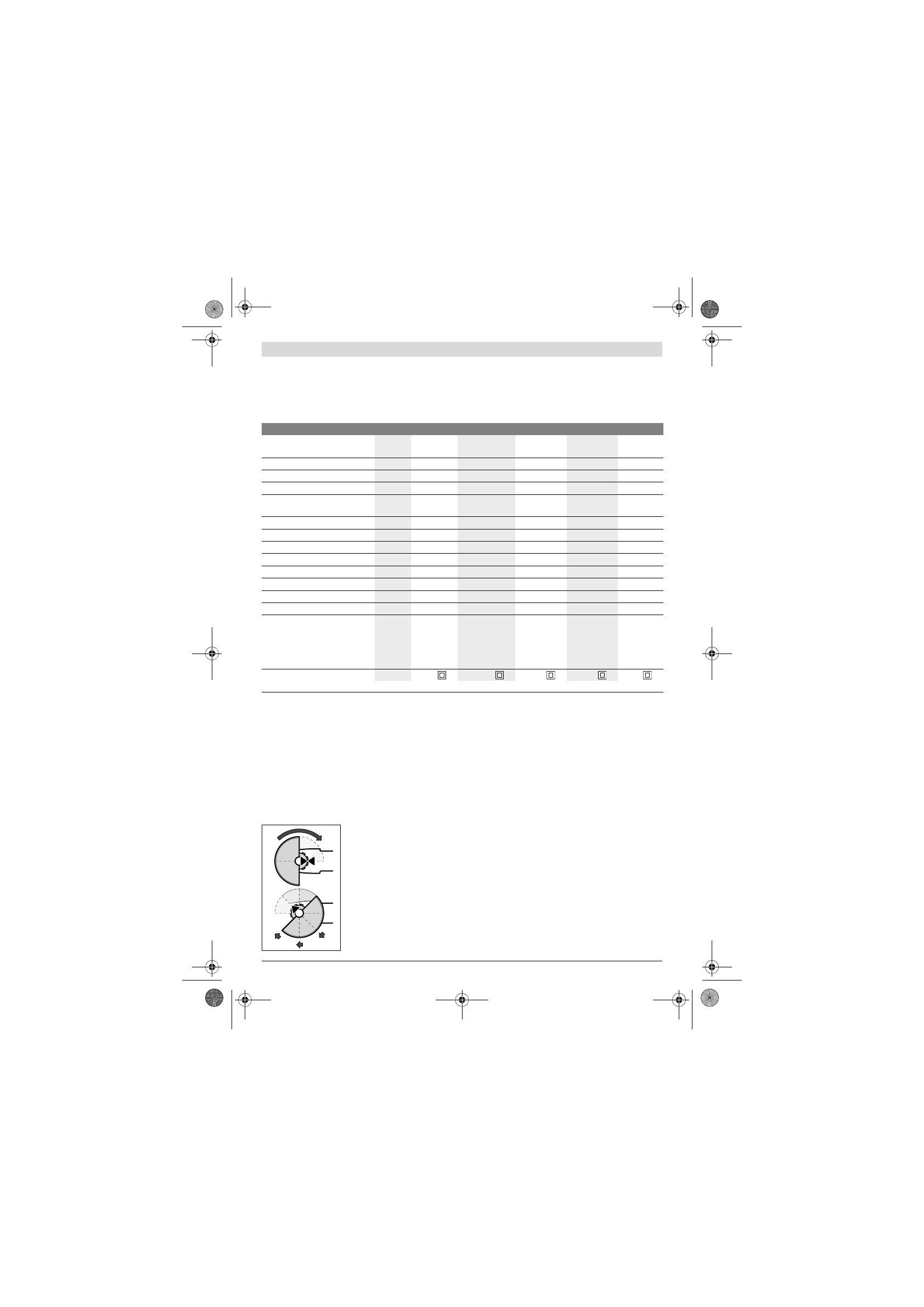

246

 | Srpski

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre
delovanja vibracija kao na primer: Održavanje električnog
alata i upotrebljeni alati, održavanje toplih ruku, organizacija
odvijanja posla.

Tehnički podaci

Montaža

Montaža zaštitnih uredjaja



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Uputstvo:

Posle loma brusne ploče za vreme rada ili pri

oštećenju prihvatnog uredjaja na zaštitnoj haubi/električnom
alatu, mora se električni alat hitno poslati u servis, adrese
pogledajte u odeljku „Servisna služba i savetovanje o
upotrebi“.

Zaštitna hauba za brušenje

Postavite zaštitnu haubu

12

prema slici na vrat vretena.
Trouglaste oznake zaštitne haube
moraju biti usaglašene sa
odgovarajućim oznakama na glavi
prenosnika.

Pritiskajte zaštitnu haubu

12

 sve

dok venac zaštitne haube ne
nalegne na prirubnicu električnog
alata i okrećite zaštitnu haubu sve
dok jasno i da se čuje ne uskoči.

Prilagodite poziciju zaštitne haube

12

 potrebama rada.

Pritisnite za to polugu za deblokadu

1

 na gore i okrenite

zaštitnu haubu

12

 u željenu poziciju.



Podesite zaštitnu haubu 12 tako, da se spreči letenje
varnica u pravcu radnika.



Zaštitna hauba 12 sme se okretati samo aktiviranjem
poluge za deblokadu 1! U drugom slučaju nesme se
nikako električni alat koristiti dalje i mora se predati u
servis.

Pažnja:

 Ispusti za kodiranje na zaštitnoj haubi

12

obezbedjuju, da se može montirati samo jedna zaštitna hauba
koja odgovara električnom alatu.

Zaštitna hauba za presecanje



Kod presecanja sa kompozitnim brusnim pločama za
presecanje koristite uvek zaštitnu haubu za presecanje
14.



Kod presecanja kamena treba obezbediti
zadovoljavajuće usisavanje prašine.

Zaštitna hauba za presecanje

14

 se montira kao i zaštitna

hauba za brušenje

12

.

Hauba za usisavanje kod presecanja sa vodilicama

Hauba za usisavanje kod presecanja sa vodilicama

21

 se

montira kao zaštitna hauba za brušenje

12

.

Ugaona brusilica

GWS ... 15-125 CIH

15-125 CIEH

15-125 CITH 15-125 CISTH 15-150 CIH

Broj predmeta

3 601 ...

H30 2..
H30 C..

H30 3..

H30 D..

H30 4..

H30 E..

H30 7..

H30 G..

H30 5..

H30 F..

Nominalna primljena snaga

W

1 500

1 500

1 500

1 500

1 500

Predana snaga

W

860

860

860

860

860

Nominalni broj obrtaja

min

-1

11 000

11 000

9 300

7500

9 300

Područje podešavanja broja
obrtaja

min

-1

– 2 800 – 11 000 2 800 – 9 300

–

–

maks. prečnik brusnih ploča

mm

125

125

125

125

150

Navoj brusnog vretena

M 14

M 14

M 14

M 14

M 14

maks. dužina brusnog vretena

mm

22

22

22

22

22

Povratno isključivanje











Zaštita od ponovnog kretanja











Ograničavanje struje kretanja











Konstantna elektronika











Biranje broja obrtaja

–





–

–

Težina prema
EPTA-Procedure 01/2003

– sa dodatnom drškom i

prigušenim vibracijama

– sa Standard-dodatnom drškom

kg

kg

2,5
2,4

2,5
2,4

2,5
2,4

2,5
2,4

2,6
2,5

Klasa zaštite

/

II

/

II

/

II

/

II

/

II

Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.
