 | Deutsch

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

10

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt „Schnellspannmutter “.



Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

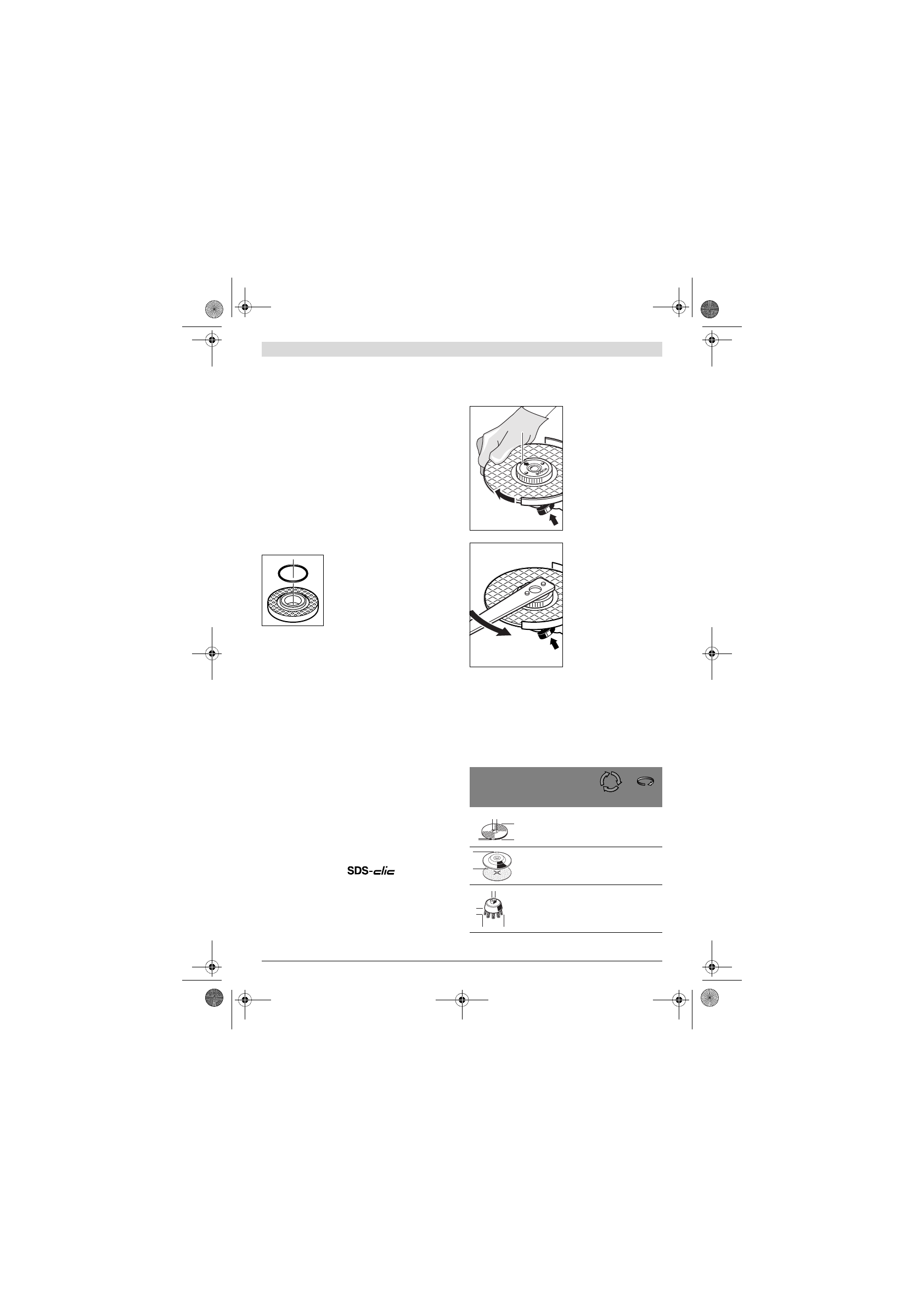

Im Aufnahmeflansch

8

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)
eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

8

 vor der Weiterverwendung

unbedingt ersetzt werden.

Fächerschleifscheibe



Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 16.

Gummi-Schleifteller



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 17 immer den Handschutz 16.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Schrauben Sie die Rundmutter

19

 auf und spannen Sie diese

mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste



Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 16.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter

10

 die Schnellspannmutter

11

 verwenden.



Die Schnellspannmutter 11 darf nur für Schleif- oder
Trennscheiben verwendet werden.

Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 11.

Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 11 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 25 zei-
gen.

Drücken Sie die Spindel-Ar-
retiertaste

2

, um die Schleif-

spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.

Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.

Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel.

 Setzen Sie den

Zweilochschlüssel wie im Bild
gezeigt an.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit

[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige

Drehzahl bzw. Umfangs-

geschwindigkeit

 auf dem Etikett des Schleifwerkzeuges.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125
150

7
7
7

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

25

b

d

D

D

D

b

d
