Бағыттауыштар көмегімен кесуге арналған қорғағыш
қаптама

Бағыттауыштары

21

 бар қорғағыш қаптама тегістеуге

арналған қорғағыш қаптама

12

 ретінде де орнатылады.

Тегістеуге арналған сорушы қаптама

Қатты қорытпа тостаған тәрізді тегістеу шеңбері

9

 немесе

егеуқұм қағазы

18

 бар резеңке тегістеу тәрелкесінің

17

көмегімен шаң шығармай бояуды, лактарды және
пластмассаларды тегістеу үшін соратын қалпақты

7

пайдалануға болады. Соратын қалпақ

7

 металды өңдеуге

жарамайды.

Соратын қалпақты

7

 Bosch фирмасының қолайлы

шаңсорғышына қосуға болады.

Соратын қалпақ

7

 қорғағыш қаптама

12

 ретінде

орнатылады. Дөңгелек қылшақты ауыстыруға болады.

Қосымша тұтқа



Электр құралыңызды тек қосымша тұтқа 5 менен
пайдаланыңыз.

Қосымша тұтқаны

5

 редукторлық бастың оң жағында

немесе сол жағында бұрап бекітіңіз.

Қол қорғағышы



Резеңке тегістеу тәрелкесімен 17 немесе тостаған
тәрізді қылшақпен/дискілік щеткамен/жапырақ
тәрізді тегістеу шеңберімен жұмыстар үшін
әрқашан қол қорғағышын 16 орнатыңыз.

Қол қорғағышын

16

 қосымша тұтқа

5

 көмегімен бекітіңіз.

Ажарлауыш құралдарын орнату



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.



Тегістеу және кесу шеңберлеріне тимеңіз.

Шеңберлер жұмыс кезінде қызады.

Тегістеу шпинделін

6

 және барлық орнатылатын

құралдарды тазалаңыз.

Абразивті құралды бұрап алу және бекіту үшін шпиндельді
бекіту түймесін

2

 басып, шпиндельді бекітіңіз.



Шпиндельді бекіту түймесін тек шпиндель
тоқтатылған күйде басыңыз.

Әйтпесе электр құралын

зақымдау мүмкін.

Тегістеу шеңбері/кесу шеңбері

Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату
тесігінің диаметрі тірек фланецке сәйкес болуы керек.
Адаптерлерді немесе жалғастырғыш тетіктерді
пайдаланбаңыз.

Алмас кесу шеңберлерін пайдаланғанда алмас кесу
шеңберіндегі жылжыту бағытының көрсеткісі электр
құралдағы айналу бағытына сәйкес болуын қадағалаңыз
(редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Тегістеу/кесу шеңберін бекіту үшін қысқыш гайканы

10

орнатыңыз және екі бүйірлік тесігі бар дөңгелек
гайкаларға арналған кілтпен бұрап бекітіңіз, „Тез қысқыш
гайка“ тарауын қараңыз.



Тегістеу құралын орнатқаннан кейін қосу алдында
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы қорғағыш
қаптамаға және басқа бөлшектерге үйкелмей
айналып жатқанына көз жеткізіңіз.

Ортаға келтіретін буртиктің тірек
фланецінде

8

 пластмасса бөлшек

(дөңгелек қимасы бар сақина) бар.

Дөңгелек қимасы бар сақина жоқ
немесе зақымдалған болса,

 ары

қарай пайдаланбай тұрып тірек
фланецті

8

 міндетті түрде ауыстыру

керек.

Желпуіш тәрізді тегістеу шеңбері



Желпуіш тәрізді тегістеу шеңберімен жұмыстарда
әрқашан қол қорғағышын 16 пайдаланыңыз.

Резеңке тегістеу тәрелкесі



Резеңке тегістеу тәрелкесімен 17 жұмыстар үшін
әрқашан қол қорғағышын 16 киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Дөңгелек гайканы

19

 орнатыңыз және екі бүйірлік тесігі

бар дөңгелек гайкаларға арналған кілтпен бекемдеңіз.

Тостаған тәрізді қылшақ/дискілік қылшақ



Тостаған тәрізді қылшақтармен орындалатын
жұмыстар үшін әрқашан қол қорғағышын 16
орнатыңыз.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшақ/дискілік қылшақты шпиндельге
шпиндель фланеці шпиндель ирек оймасына тығыз
тақалып тұратындай бұрап бекіту керек. Айыр тәрізді
кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз.

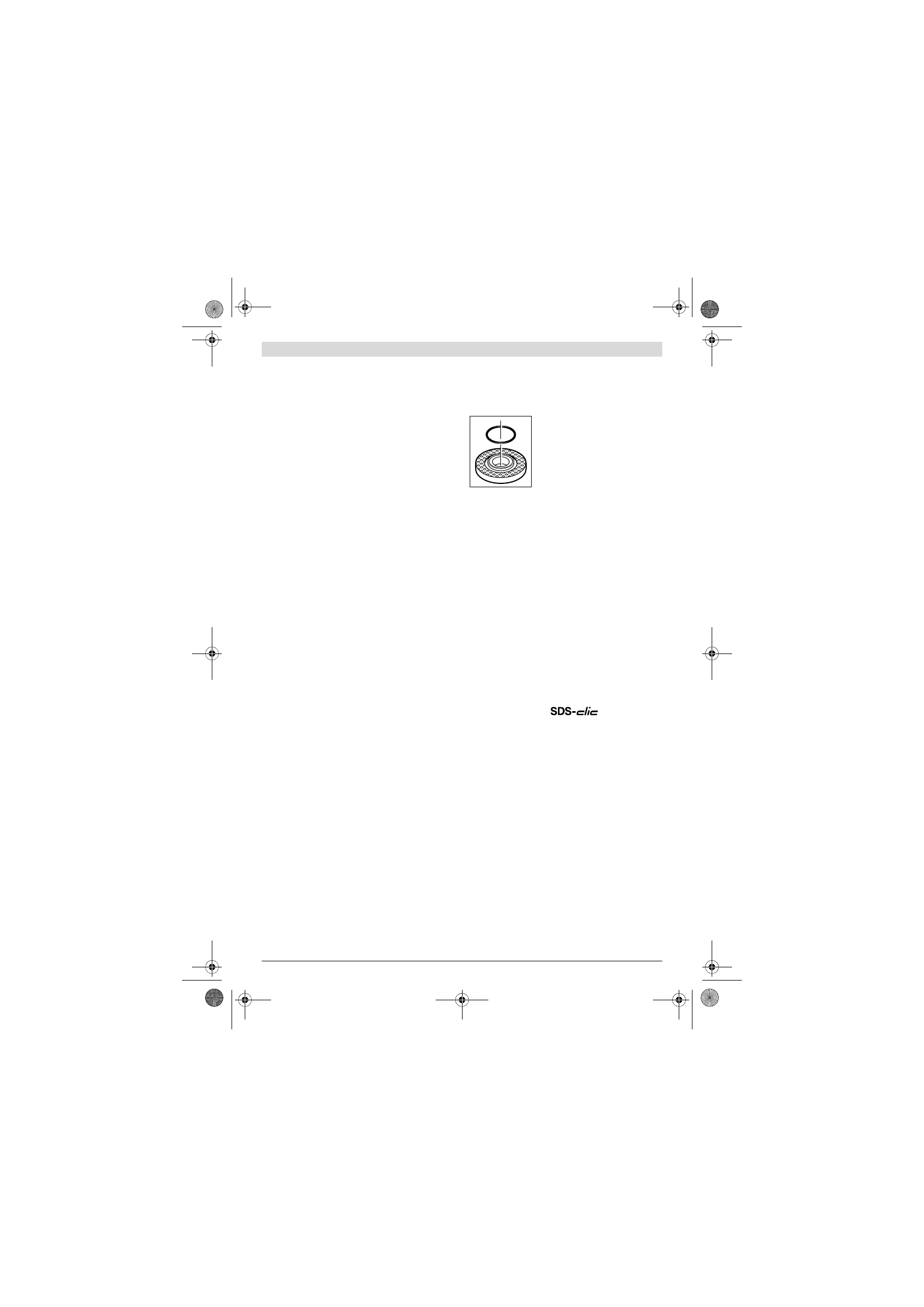

Тез қысқыш гайка

Құралдарды пайдаланусыз тегістеу құралын оңай
ауыстыру үшін қысқыш гайканың

10

 орнына тез қысқыш

гайканы

11

 пайдалануға болады.



Тез қысқыш гайканы 11 тек тегістеу және кесу
шеңберлері үшін пайдалануға рұқсат етіледі.

Тек дұрыс, зақымдалмаған тез қысқыш гайканы 11
пайдаланыңыз.

Бұрап бекіту кезінде жазбасы бар тез қысқыш гайка
11 беті тегістеу шеңберіне қарап тұруын қадағалаңыз;
көрсеткі индекстік белгіге 25 нұсқауы керек.
