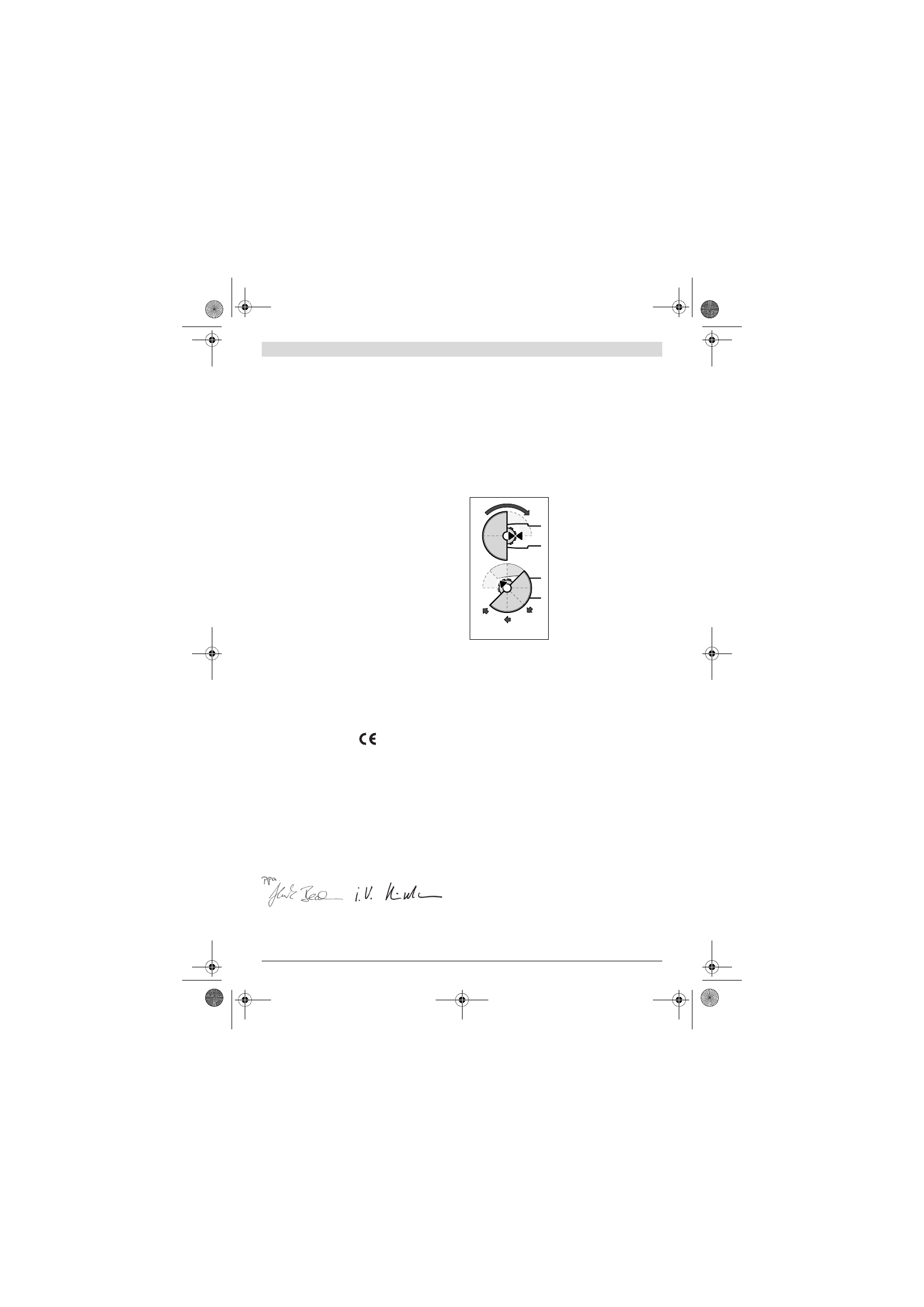

 Polski |

141

Bosch Power Tools

1 609 92A 16W | (12.2.15)

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-3.

Określony wg skali A poziom hałasu emitowanego przez urzą-
dzenie wynosi standardowo: poziom ciśnienia akustycznego
91 dB(A); poziom mocy akustycznej 102 dB(A). Niepewność
pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań a

h

 (suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z normą
EN 60745-2-3:
Szlifowanie powierzchniowe (ścieranie): a

h

= 9 m/s

2

,

K = 1,5 m/s

2

,

Szlifowanie papierem ściernym: a

h

= 5 m/s

2

, K = 1,5 m/s

2

.

Poziom drgań podany w tych wskazówkach został pomierzo-
ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro-
cedury pomiarów i można go użyć do porównywania elektro-
narzędzi. Można go też użyć do wstępnej oceny ekspozycji na
drgania.
Podany poziom drgań jest reprezentatywny dla podstawo-
wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie
użyte zostanie do innych zastosowań, z innymi narzędziami
roboczymi, z różnym osprzętem, a także jeśli nie będzie wy-
starczająco konserwowane, poziom drgań może odbiegać od
podanego. Podane powyżej przyczyny mogą spowodować
podwyższenie ekspozycji na drgania podczas całego czasu
pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.
W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-
ce na celu ochronę operatora przed skutkami ekspozycji na
drgania, np.: konserwacja elektronarzędzia i narzędzi robo-
czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-
nie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przed-
stawiony w rozdziale „Dane techniczne“ odpowiada wymaga-
niom następujących dyrektyw: 2011/65/UE, do
19. kwietnia 2016: 2004/108/WE, od 20. kwietnia 2016:
2014/30/UE, 2006/42/WE wraz ze zmianami oraz następu-
jących norm: EN 60745-1, EN 60745-2-3.

Dokumentacja techniczna (2006/42/WE):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 16.02.2015

Montaż

Montaż urządzeń zabezpieczających



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.

Wskazówka:

W przypadku uszkodzenia tarczy szlifierskiej

podczas pracy urządzeniem lub w przypadku uszkodzenia
uchwytów na osłonie lub na elektronarzędziu, elektronarzę-
dzie należy odesłać do specjalistycznego punktu obsługi
klienta (adresy znajdują się w rozdziale „Obsługa klienta oraz
doradztwo dotyczące użytkowania“).

Pokrywa ochronna (osłona) do szlifowania

Nałożyć osłonę

12

 na wrzeciono

w sposób ukazany na rysunku. Po-
zycja znaczników trójkątnych na
osłonie musi być zgodna z pozycją
znaczników na głowicy.

Docisnąć osłonę

12

 na wrzecionie

tak, by kołnierz osłony nasunął się
na kołnierz elektronarzędzia i
przekręcić osłonę aż do słyszalne-
go zaskoczenia zapadki.

Pozycja osłony

12

 powinna być

dopasowana do rodzaju obróbki.
Po przesunięciu dźwigni

1

 do gó-

ry, można przekręcić osłonę

12

,

ustawiając ją w pożądanej pozycji.



Osłonę 12 należy ustawić w taki sposób, aby zapewnić
osobie obsługującej ochronę przed padającymi iskra-
mi.



Osłona 12 powinna dawać się obrócić tylko po odbloko-
waniu dźwigni 1! Jeżeli osłona porusza się przy zablo-
kowanej dźwigni, nie wolno w żadnym wypadku uży-
wać elektronarzędzia – należy je oddać do naprawy w
punkcie serwisowym.

Wskazówka:

 Występy (zęby) ustalające, znajdujące się na

osłonie

12

 uniemożliwiają zamontowanie osłony, która nie

pasuje do danego elektronarzędzia.

Pokrywa ochronna (osłona) do cięcia



Do cięcia za pomocą spajanych materiałów ściernych
należy zawsze stosować specjalną pokrywę ochronną
14.



Podczas cięcia kamienia należy zawsze zadbać o wy-
starczające odsysanie pyłu.

Pokrywę ochronną do cięcia

14

 montuje się w taki sam spo-

sób, jak pokrywę ochronną do szlifowania

12

.

Pokrywa ochronna do cięcia z prowadnicami saneczkowy-
mi

Pokrywę ochronną do cięcia z prowadnicami saneczkowymi

21

 montuje się dokładnie tak samo jak pokrywę ochronną do

szlifowania

12

.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
