 Magyar |

171

Bosch Power Tools

1 609 92A 16W | (12.2.15)

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a
rezgések hatása elleni védelmére, például: Az elektromos ké-
ziszerszám és a betétszerszámok karbantartása, a kezek me-
legen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”
leírt termék megfelel a 2011/65/EU, 2016  április 19-ig:
2004/108/EK, 2016 április 20-tól: 2014/30/EU,
2006/42/EK irányelvekben és azok módosításaiban leírt ide-
vágó előírásoknak és megfelel a következő szabványoknak:
EN 60745-1, EN 60745-2-3.

A műszaki dokumentációja (2006/42/EK) a következő helyen
található:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 16.02.2015

Összeszerelés

A védőberendezések felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

Megjegyzés:

Ha a csiszolótárcsa üzem közben eltörött, vagy

ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-
ségei megrongálódtak, az elektromos kéziszerszámot azonnal
el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol-
gálat és használati tanácsadás” fejezetben.

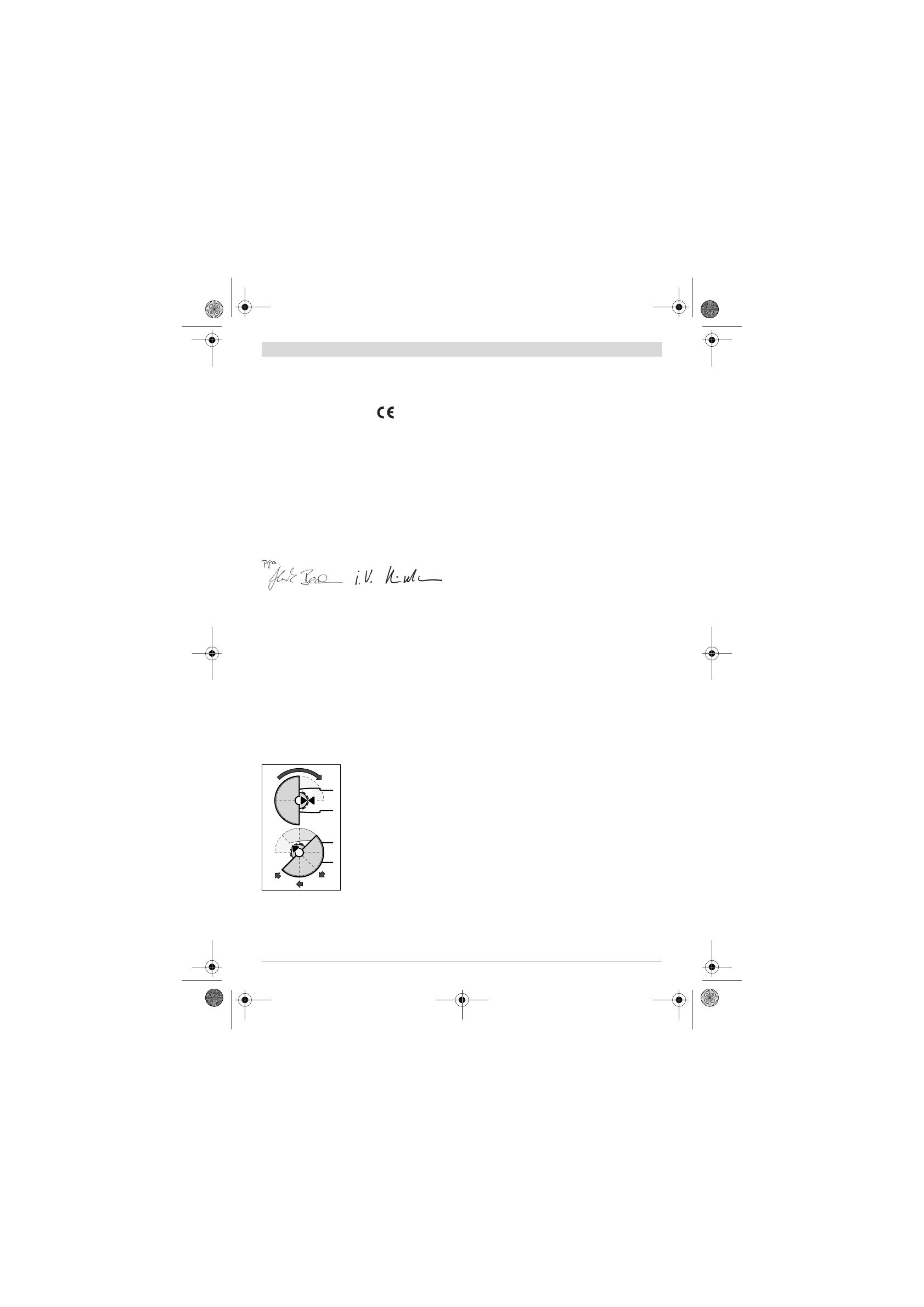

Védőbúra csiszoláshoz

Helyezze fel a

12

 védőbúrát az áb-

rán látható módon az orsónyakra.
A védőburkolaton található há-
romszögletű jelzéseknek egybe
kell esniük a hajtóműfejen találha-
tó megfelelő jelölésekkel.

Nyomja rá a

12

 védőbúrát az orsó-

nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyére.

A

12

 védőbura helyzetét a munka

adottságainak megfelelően kell megválasztani. Nyomja el eh-
hez felfelé az

1

 reteszelés feloldó kart és fordítsa el a

12

 védő-

burát a kívánt helyzetbe.



Állítsa úgy be a 12 védőbúrát, hogy a kezelő irányába
ne repülhessen ki szikra.



A 12 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben az
elektromos kéziszerszámot semmi esetre sem szabad to-
vább használni, hanem a vevőszolgálatnál le kell adni.

Tájékoztató:

 A

12

 védőbúrán található kódoló bütykök gon-

doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.

Védőbúra daraboláshoz



Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 14 védőbúrát.



Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.

A darabolásra szolgáló

14

 védőbúrát a csiszolásra szolgáló

12

védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

21

 elszívó búrát védőszánnal a csiszo-

lásra szolgáló

12

 védőbúrához hasonlóan kell felszerelni.

Elszívó búra csiszoláshoz

Festékeknek, lakkoknak és műanyagoknak a

9

 csészealakú

keményfém csiszolótárcsával, a

17

 gumitányérral a

18

 csi-

szolópapírral együtt történő, kevés port okozó lecsiszolásá-
hoz használja a

7

 elszívóburát. A

7

 elszívóbura fémek meg-

munkálására nem alkalmas.

A

7

 elszívóburához egy megfelelő Bosch-porszívót lehet csat-

lakoztatni.

A

7

 elszívóburát a

12

 védőburához hasonlóan kell felszerelni.

A kefés koszorú kicserélhető.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 5
pótfogantyúval együtt szabad használni.

Csavarja be az

5

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.

Kézvédő



A 17 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 16.

Rögzítse a

16

 kézvédőt az

5

 pótfogantyúval.

A csiszolószerszámok felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le
nem hűltek.

Munka közben a tárcsák erősen felhevülnek.

Tisztítsa meg a

6

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a

2

 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-

lótengelyt.



A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni!

Ellenkező esetben az elektromos kéziszerszám meg-

rongálódhat.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
