Montare

Montarea echipamentelor de protecţie



Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.

Indicaţie:

După ruperea discului de şlefuit în timpul funcţio-

nării sculei electrice sau în cazul deteriorării dispozitivelor de
prindere de pe apărătoarea de protecţie/scula electrică, a-
ceasta din urmă trebuie trimisă neîntârziat la centrul de asis-
tenţă tehnică post-vânzări, adresele vezi paragraful „Asisten-
ţă clienţi şi consultanţă privind utilizarea“.

Apărătoare de protecţie pentru şlefuire

Montaţi apărătoarea de protecţie

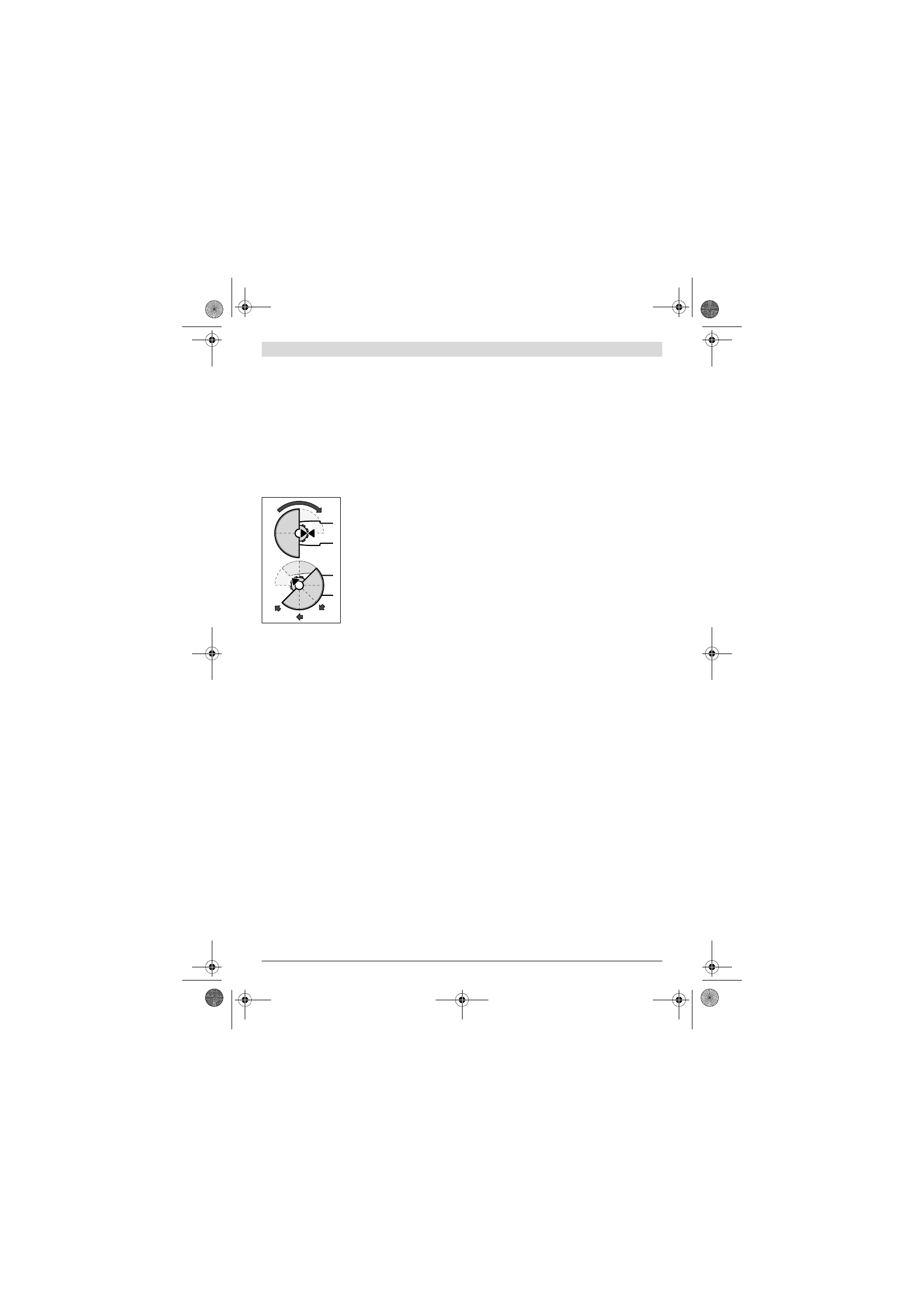

12

 conform figurii, pe gulerul axu-

lui. Reperele triunghiulare de pe a-
părătoarea de protecţie trebuie să
coincidă cu reperele corespunză-
toare de pe capul angrenajului.

Presaţi apărătoarea de protecţie

12

 pe gulerul axului împingând-o

până când gulerul apărătoarii de
protecţie se aşează pe flanşa scu-
lei electrice şi rotiţi apărătoara de
protecţie, până când aceasta se
înclichetează perceptibil.

Adaptaţi poziţia apărătoarii de protecţie

12

 cerinţelor impuse

de procesul de lucru. Apăsaţi în acest scop pârghia de deblo-
care

1

 împingând-o în sus şi rotiţi apărătoarea de protecţie

12

pentru a o aduce în poziţia dorită.



Reglaţi astfel apărătoarea de protecţie 12, încât aceas-
ta să împiedice zborul scânteilor în direcţia operatoru-
lui.



Apărătoarea de protecţie 12 nu are voie să se răsuceas-
că decât în momentul acţionării pârghiei de deblocare
1! În caz contrar, nu se va mai utiliza în niciun caz scula
electrică, ci se va preda la centrul pentru asistenţă teh-
nică şi service post-vânzări.

Indicaţie:

 Camele de codificare de pe apărătoarea de protec-

ţie

12

 nu permit decât montarea unei apărători de protecţie

potrivite pentru scula dumneavoastră electrică.

Apărătoare de protecţie pentru tăiere



La tăierea cu materiale abrazive aglomerate folosiţi în-
totdeauna apărătoarea de protecţie pentru tăiere 14.



La tăierea pietrei asiguraţi aspirarea corespunzătoare
a prafului.

Apărătoarea de protecţie pentru tăiere

14

 se montează la fel

ca apărătoarea de protecţie pentru şlefuire

12

.

Apărătoare de aspirare cu sanie de ghidare

Apărătoarea de aspirare pentru tăierea cu sanie de gihidare

21

 se montează la fel ca apărătoarea de protecţie pentru şle-

fuire

12

.

Apărătoare de aspirare pentru şlefuire

Pentru şlefuirea fără praf a vopselelor, lacurilor şi a materiale-
lor plastice cu discurile-oală placate cu carburi metalice

9

 sau

cu discul abraziv din cauciuc

17

 şi foaia abrazivă

18

 puteţi fo-

losi apărătoarea pentru aspirare

7

. apărătoarea pentru aspi-

rare

7

 nu este adecvată prelucrării metalului.

La apărătoarea pentru aspirare

7

 poate fi racordat un aspira-

tor de praf corespunzător Bosch.

Apărătoarea pentru aspirare

7

 se montează la fel ca apărătoa-

rea de protecţie

12

. Peria circulară se poate înlocui.

Mâner suplimentar



Folosiţi scula electrică numai împreună cu mânerul su-
plimentar 5.

Înşurubaţi mânerul suplimentar

5

 în funcţie de modul de lu-

cru, în partea stângă sau dreaptă a capului angrenajului.

Apărătoare de mână



Pentru lucrul cu discul abraziv din cauciuc 17 sau cu pe-
ria-oală/discul-perie/discul de şlefuit în evantai mon-
taţi întotdeauna apărătoarea de mână 16.

Fixaţi apărătoarea de mână

16

 cu mânerul suplimentar

5

.

Montarea accesoriilor



Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.



Nu atingeţi discurile de şlefuire şi de tăiere înainte ca
acestea să se fi răcit.

Discurile se încălzesc foarte puter-

nic în timpul lucrului.

Curăţaţi arborele de polizat

6

 şi toate componentele ce ur-

mează fi montate.

Pentru fixarea şi desprinderea accesoriilor, apăsaţi tasta de
blocare a arborelui

2

 pentru a imobiliza arborele de polizat.



Acţionaţi tasta de blocare a arborelui numai atunci
când arborele de polizat se află în repaus.

Altfel scula

electrică se poate deteriora.

Disc de şlefuit/disc de tăiere

Respectaţi dimensiunile dispozitivelor de şlefuit. Diametrul
găurii trebuie să se potrivească cu flanşa de prindere. Nu folo-
siţi adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveţi grijă ca săgeata
indicatoare a direcţiei de rotaţie de pe discul diamantat şi di-
recţia de rotaţie a sculei electrice (vezi săgeata indicatoare a
direcţiei de rotaţie de pe capul angrenajului) să coincidă.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Pentru fixarea discului de şlefuire/de tăiere înşurubaţi piuliţa
de strângere

10

 şi fixaţi-o cu cheia pentru şplinturi, vezi para-

graful „Piuliţa cu strângere rapidă “.



După montarea dispozitivului de şlefuit verificaţi, după
pornirea sculei electrice, dacă dispozitivul de şlefuit
este montat corect şi dacă se poate roti liber. Asiguraţi-
vă că dispozitivul de şlefuit nu se freacă de apărătoarea
de protecţie sau de alte piese.
