 | Italiano

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Cuffia di aspirazione per la troncatura con slitta di guida

La cuffia di aspirazione per la troncatura con slitta di guida

21

viene montata come la cuffia di protezione per la levigatura

12

.

Cuffia di aspirazione per la levigatura

Per ridurre la presenza della polvere in caso di lavori di leviga-
tura di vernici, lacche e materiali sintetici in combinazione
con mola a tazza in metallo duro

9

 oppure platorello in gomma

17

 con foglio abrasivo

18

 è possibile utilizzare la cuffia di

aspirazione

7

. La cuffia di aspirazione

7

 non è adatta per la la-

vorazione di materiali metallici.

Alla cuffia di aspirazione

7

 può essere collegato un aspirapol-

vere Bosch adatto.

Il montaggio della cuffia di aspirazione

7

 viene eseguito come

quello della cuffia di protezione

12

. La corona della spazzola

è intercambiabile.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 5.

A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare

5

 a destra oppure a sinistra del-

la testata ingranaggi.

Protezione mano



In caso di lavori con il platorello in gomma 17 oppure
con la spazzola a tazza/spazzola piatta (a fili intreccia-
ti)/disco lamellare, montare sempre la protezione per
le mani 16.

Fissare la protezione per le mani

16

 servendosi dell’impugna-

tura supplementare

5

.

Montaggio degli utensili abrasivi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.



Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.

Durante il lavoro le

mole diventano bollenti.

Pulire la filettatura alberino

6

 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino

2

 per bloccare l’albe-

rino.



Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.

In caso con-

trario l’elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elettro-
utensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio

10

 e stringerlo con la chiave a forcella, ve-

dere paragrafo «Dado di serraggio rapido ».



Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

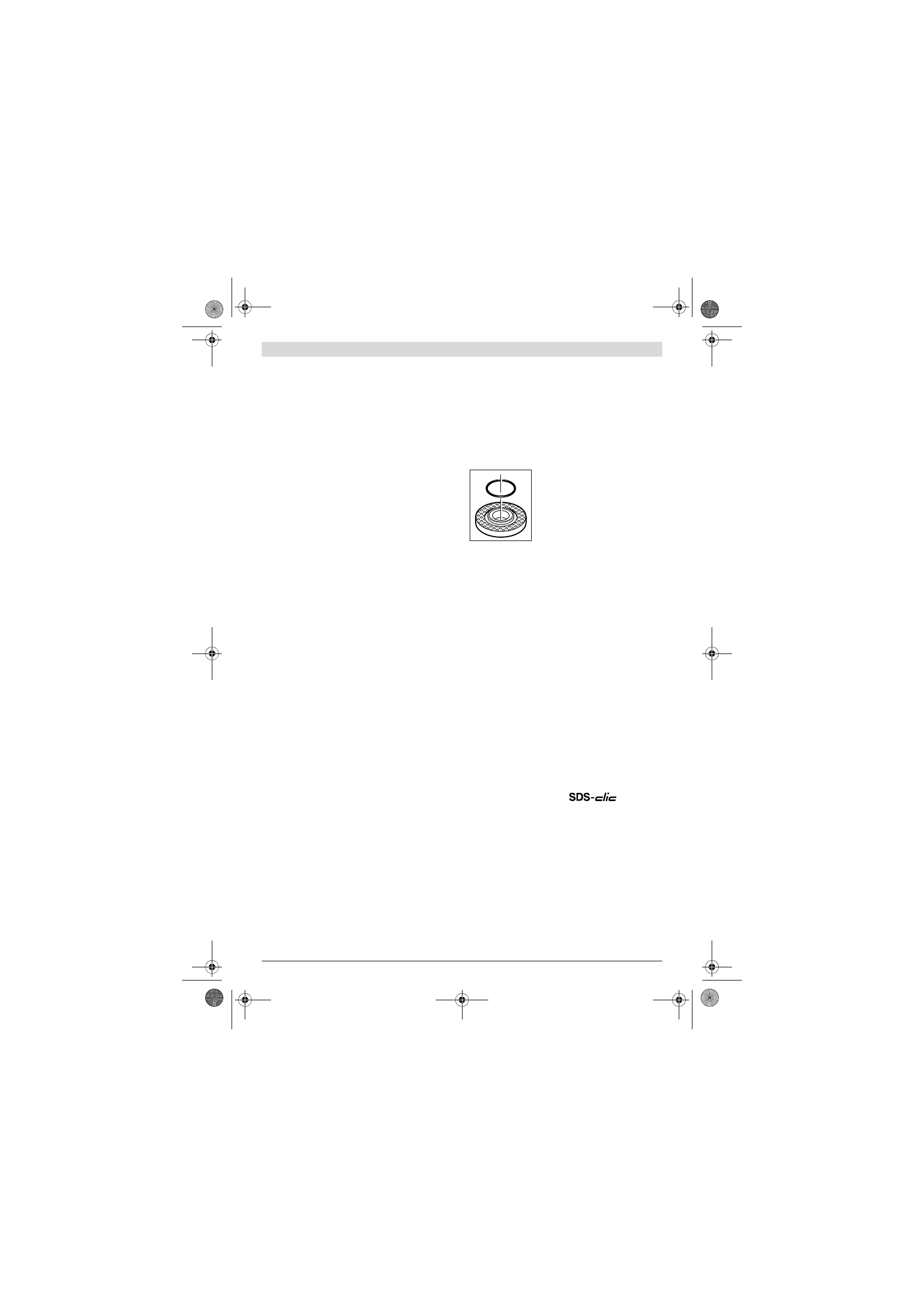

Nella flangia di supporto

8

 è applicato

intorno al collare di centraggio un ele-
mento di plastica (o-ring).

Se l’o-ring

manca oppure è danneggiato,

 la flan-

gia di supporto

8

 deve essere assoluta-

mente sostituita prima di proseguire
con l’uso.

Disco lamellare



Per lavori con il disco lamellare montare sempre la pro-
tezione mano 16.

Platorello in gomma



Per lavori con il platorello in gomma 17 montare sem-
pre la protezione mano 16.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Avvitare il dado cilindrico

19

 e stringerlo utilizzando la chiave

a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)



Per lavori con la spazzola a tazza oppure la spazzola
piatta (a fili intrecciati) montare sempre la protezione
mano 16.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata
sulla filettatura alberino in modo da aderire perfettamente al-
la flangia del mandrino portamola alla fine dell’attacco alberi-
no filettato. Stringere bene la spazzola a tazza/spazzola piatta
(a fili intrecciati) utilizzando una chiave fissa.

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio

10

 è

possibile utilizzare il dado di serraggio rapido

11

.



Il dado di serraggio rapido 11 può essere utilizzato sol-
tanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio rapido 11 in-
tatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le
scritte del dado di serraggio rapido 11 non indichi verso il
disco abrasivo; la freccia deve indicare verso la marcatura
di posizionamento 25.
