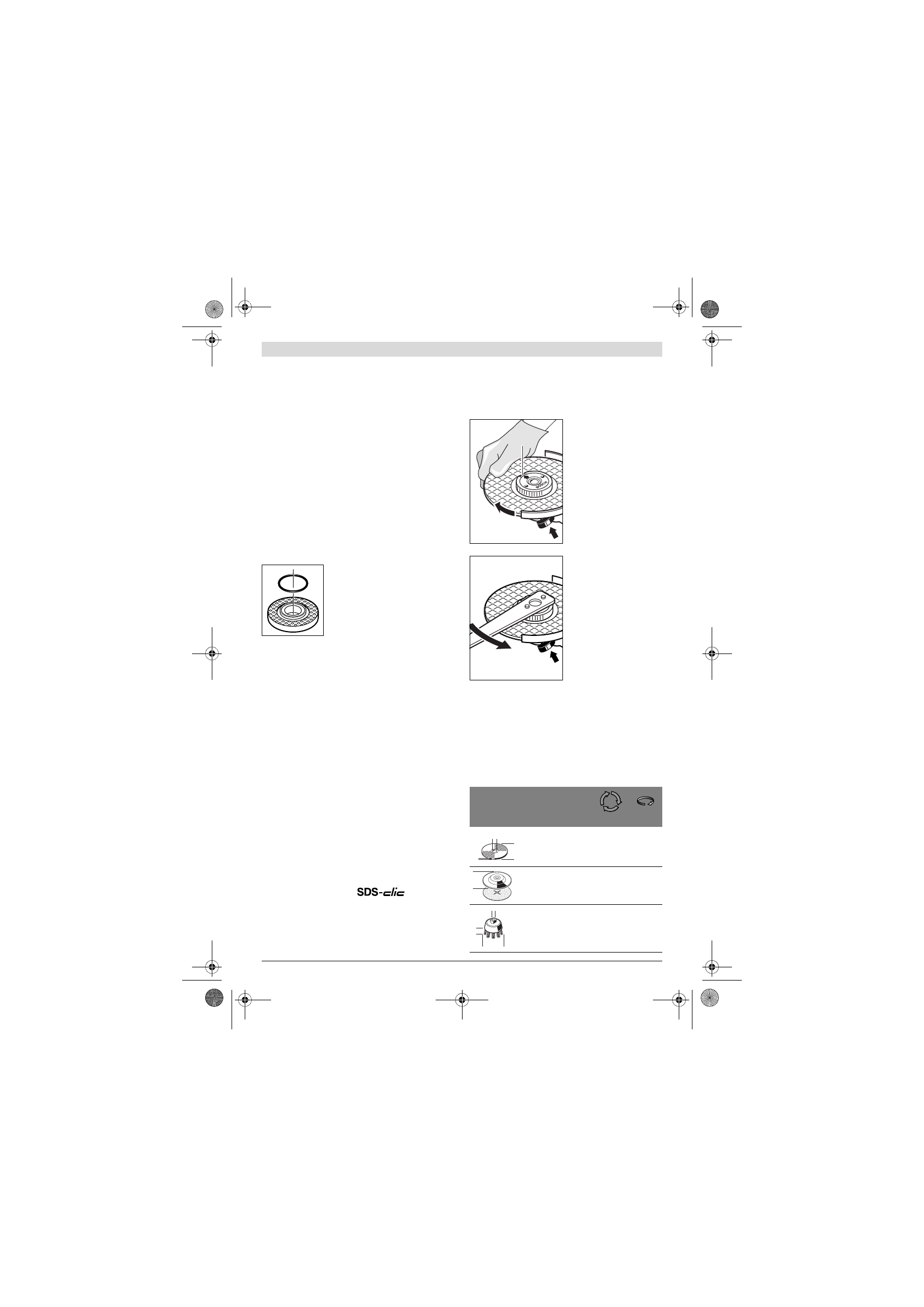

 | Português

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
eléctrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).

A sequência de montagem está apresentada na página de es-
quemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto

10

 e apertá-la com a chave de dois furos, veja

secção “Porca de aperto rápido ”.



Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta eléctrica, se a ferramenta
abrasiva está montada correctamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramenta
abrasiva não entre em contacto com outras peças.

No flange de fixação

8

 encontra-se uma

gola de centragem (anel circular).

Se o

anel circular estiver faltando ou se
estiver danificado,

 terá que substituir

sem falta o flange de fixação

8

 ante de

continuar a usar o aparelho.

Disco abrasivo em forma de leque



Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a protecção para as mãos 16.

Prato abrasivo de borracha



Para trabalhar com o prato abrasivo de borracha 17 de-
verá sempre montar a protecção para as mãos 16.

A sequência de montagem está apresentada na página de es-
quemas.

Atarraxar a porca redonda

19

 e apertá-la com a chave de dois

furos.

Escova tipo tacho/escova plana



Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a protecção
para as mãos 16.

A sequência de montagem está apresentada na página de es-
quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de rectificação, até que fiquem firmemente encos-
tadas no flange do veio de rectificação no fim da rosca do veio
de rectificação. Apertar a escova tipo tacho/escova plana
com a chave de forqueta.

Porca de aperto rápido

Para substituir facilmente as ferramentas abrasivas sem ter
que utilizar outras ferramentas, poderá utilizar, em vez da
porca de aperto

10

, a porca de aperto rápido

11

.



A porca de aperto rápido 11 só deve ser utilizada para
discos abrasivos ou para discos de corte.

Só utilizar uma porca de aperto 11 que esteja em perfeito
estado e sem danos.

Ao atarraxar, observe que o lado da porca de aperto rápi-
do com a legenda 11 não mostre para o disco abrasivo; a
seta deve mostrar para a marca de índice 25.

Premir a tecla de bloqueio do
veio

2

 para imobilizar o veio

de rectificação. Girar o disco
abrasivo fortemente no senti-
do dos ponteiros do relógio
para apertar a porca de aper-
to rápido.

Uma porca de aperto rápido
atarraxada de forma correcta
pode ser solta com a mão;
basta girar o anel serrilhado
no sentido contrário dos pon-
teiros do relógio.

Jamais soltar uma porca de
aperto rápido com um alica-
te, mesmo se estiver presa,
mas utilizar a chave de dois
furos.

 Aplicar a chave de dois

furos como indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencio-
nadas nesta instrução de serviço.

O número de rotação admissível [min

-1

] ou a velocidade cir-

cunferencial [m/s] das ferramentas abrasivas utilizadas deve
corresponder às indicações contidas na tabela abaixo.

Observe portanto o

número de rotação ou a velocidade cir-

cunferencial

 admissível como indicado na etiqueta da ferra-

menta abrasiva.

máx.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125
150

7
7
7

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

25

b

d

D

D

D

b

d
