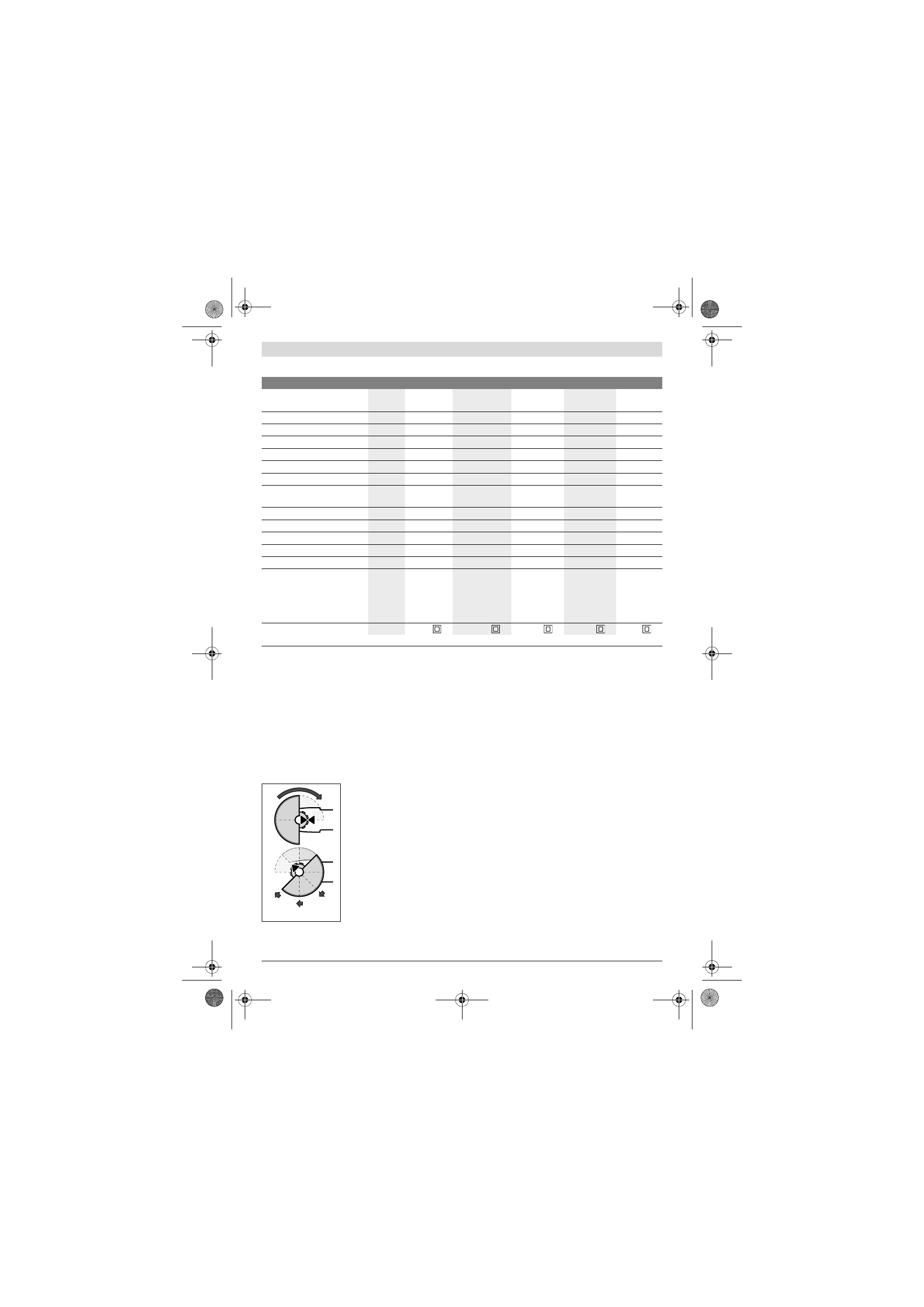

110

 | Suomi

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Tekniset tiedot

Asennus

Suojalaitteiden asennus



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.

Huomio:

Jos hiomalaikka on murtunut käytön aikana, tai jos

laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut
vika, on sähkötyökalu heti lähetettävä korjaukseen keskus-
huoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite lu-
vusta ”Asiakaspalvelu ja käyttöneuvonta”.

Laikkasuojus hiontaa varten

Aseta laikkasuojus

12

 karan kau-

laan kuvan osoittamalla tavalla.
Laikkasuojuksen kolmiomerkkien
tulee täsmätä vaihdepäässä olevi-
en vastaavien merkkien kanssa.

Paina laikkasuojus

12

 karan kau-

laan niin, että suojuksen olake tu-
kee sähkötyökalun laippaan ja
kierrä suojusta kunnes se lukkiu-
tuu paikoilleen kuuluvasti.

Sovita suojuksen

12

 asento työ-

tehtävän vaatimusten mukaan.
Paina lukitusvipua

1

 ylöspäin ja

kierrä laikkasuojus

12

 haluttuun

asentoon.



Säädä laikkasuojusta 12 niin, että kipinäsuihku käyttä-
jän suuntaan estyy.



Laikkasuojus 12 saa kiertyä vain lukitusvipua 1 painet-
taessa! Muussa tapauksessa ei sähkötyökalua missään
tapauksessa käyttää, vaan se tulee toimittaa asiakas-
palveluun.

Huomio:

 Laikkasuojuksen

12

 koodinokat varmistavat, että

vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.

Laikkasuojus katkaisua varten



Katkaisussa sidoshioma-ainetta käyttäen täytyy aina
käyttää katkaisusuojusta 14.



Kiven leikkauksessa on aina huolehdittava riittävästä
pölyn poistoimusta.

Katkaisuun tarkoitettu laikkasuojus

14

 asennetaan samalla

tavalla kuin hiomiseen tarkoitettu laikkasuojus

12

.

Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen

Pölynimusuojus katkaisuun ohjauskelkkaa

21

 käyttäen asen-

netaan samalla tavalla kuin hionnassa käytettävä suojus

12

.

Imuhuppu hiontaa varten

Vähän pölyävään maalien, lakkojen ja muovien hiontaan kova-
metallikuppiharjojen

9

 tai kumisen hiomalautasen

17

 ja hio-

mapyörön

18

 kanssa voidaan käyttää imuhuppua

7

. Imuhup-

pua

7

 ei sovi käyttää metallin työstössä.

Imuhuppuun

7

 voidaan liittää sopiva Bosch-pölynimuri.

Imuhuppu

7

 asennetaan laikkasuojuksen

12

 tavoin. Harjareu-

nus voidaan vaihtaa.

Kulmahiomakone

GWS ...

15-125 CIH

15-125 CIEH

15-125 CITH 15-125 CISTH 15-150 CIH

Tuotenumero

3 601 ...

H30 2..
H30 C..

H30 3..

H30 D..

H30 4..

H30 E..

H30 7..

H30 G..

H30 5..

H30 F..

Ottoteho

W

1 500

1 500

1 500

1 500

1 500

Antoteho

W

860

860

860

860

860

Nimellinen kierrosluku

min

-1

11 000

11 000

9 300

7500

9 300

Kierrosluvun säätöalue

min

-1

–

2 800 – 11 000 2 800 – 9 300

–

–

Hiomalaikan maks. halkaisija

mm

125

125

125

125

150

Hiomakaran kierre

M 14

M 14

M 14

M 14

M 14

Hiomakaran kierteen suurin
sallittu pituus

mm

22

22

22

22

22

Takaiskun poiskytkentä











Uudelleenkäynnistyssuoja











Käynnistysvirran rajoitin











Vakioelektroniikka











Kierrosluvun esivalinta

–





–

–

Paino vastaa
EPTA-Procedure 01/2003

– tärinävaimennetulla

lisäkahvalla

– vakiolisäkahvalla

kg

kg

2,5
2,4

2,5
2,4

2,5
2,4

2,5
2,4

2,6
2,5

Suojausluokka

/

II

/

II

/

II

/

II

/

II

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
