 | Hrvatski

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Štitnik za rezanje



Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 14.



Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.

Štitnik za rezanje

14

 se ugrađuje kao i štitnik za brušenje

12

.

Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

21

 montira se kao štit-

nik za brušenje

12

.

Usisna hauba za brušenje

Za brušenje bez razvijanja prašine obojanih i lakiranih površi-
na i plastike sa lončastim brusom

9

 ili sa gumenim brusnim ta-

njurom

17

 sa brusnim listom

18

, možete primijeniti usisnu

haubu

7

. Usisna hauba

7

 nije prikladna za obradu metala.

Na usisnu haubu

7

 može se priključiti prikladni Bosch usisa-

vač prašine.

Usisna hauba

7

 se montira kao i štitnik

12

. Vijenac četkica je

zamjenjiv.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
5.

Dodatnu ručku

5

 uvijte na glavu prijenosnika desno ili lijevo,

ovisno od načina rada.

Zaštita ruku



Za radove sa gumenim brusnim tanjurom 17 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
snom pločom uvijek montirajte štitnik za ruke 16.

Štitnik za ruke

16

 pričvrstite sa dodatnom ručkom

5

.

Montaža brusnih alata



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.

Brusne ploče se pri radu

jako zagriju.

Očistite brusno vreteno

6

 i sve dijelove koje treba montirati.

Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena

2

.



Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje.

Električni alat bi se inače mogao ošte-

titi.

Brusne ploče/brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.

Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).

Redoslijed montaže je vidljiv na stranici sa slikama.

Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu

10

 i stegnite je sa račvastim ključem, vidjeti poglavlje,

vidjeti poglavlje „Brzostezna matica “.



Nakon montaže brusnog alata, prije uključivanja pro-
vjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

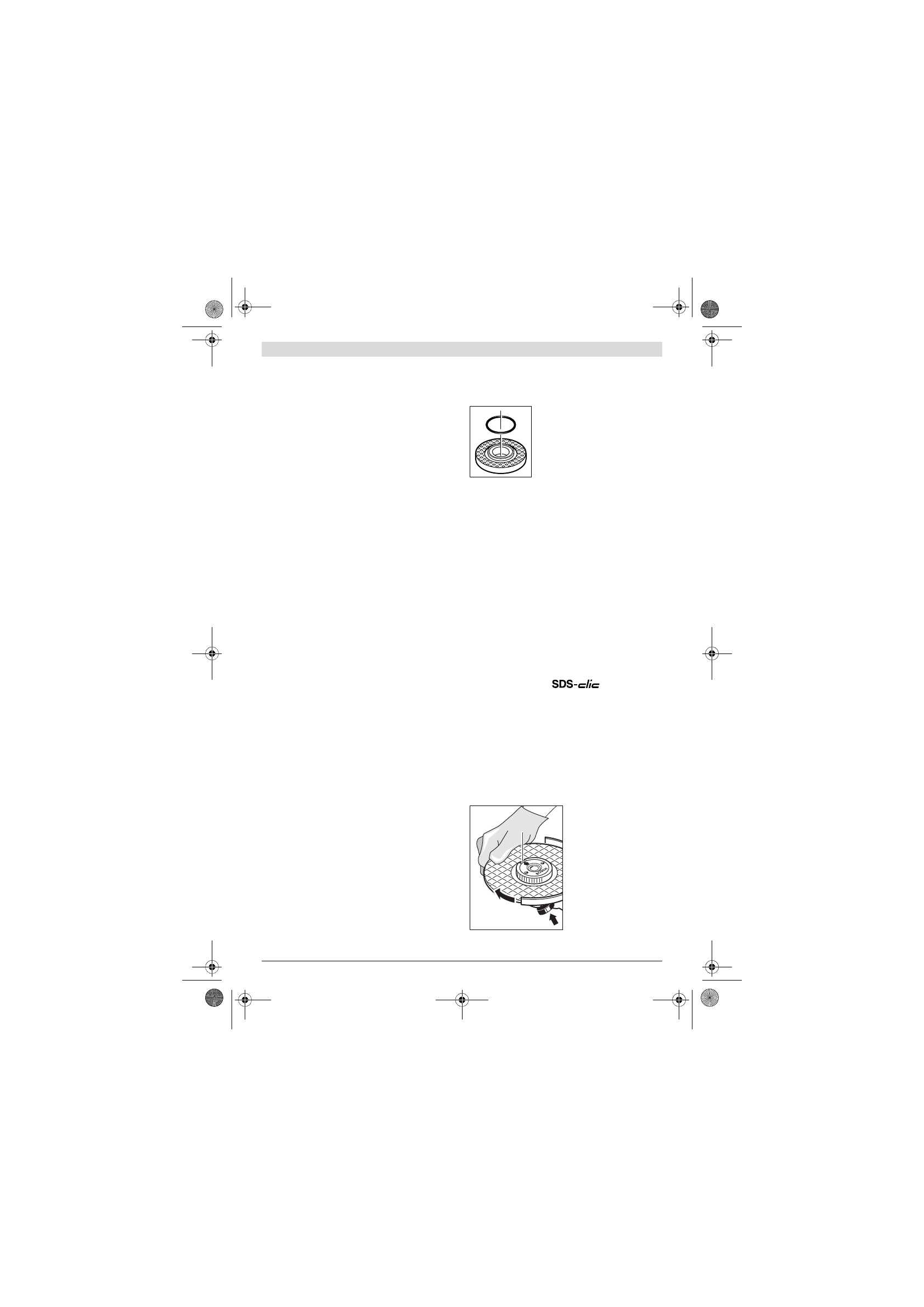

U steznoj prirubnici

8

 oko naslona za

centriranje ugrađen je plastični dio
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 prije daljnje primjene, ste-

zna prirubnica

8

 se mora neizostavno

zamijeniti.

Lepezasta brusna ploča



Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 16.

Gumeni brusni tanjur



Za radove sa gumenim brusnim tanjurom 17 montirajte
uvijek štitnik za ruke 16.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite okruglu maticu

19

 i stegnite je račvastim ključem.

Lončaste četke/pločaste četke



Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 16.

Redoslijed montaže je vidljiv na stranici sa slikama.

Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice

10

 primijeniti brzostežu-

ću maticu

11

.



Brzostežuća matica 11 smije se koristiti samo za bru-
sne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 11.

Kod navrtanja pazite da strana brzostežuće matice 11 sa
oznakom ne bude okrenuta na stranu brusne ploče; streli-
ca mora biti okrenuta prema indeks znaku 25.

Za zaustavljanje vretena priti-
snite tipku za uglavljivanje
vretena

2

. Za stezanje brzo-

stežuće matice okrenite bru-
snu ploču snažno u smjeru ka-
zaljke na satu.

25
