Lisäkahva



Käytä supistushylsyä vain lisäkahvan 5 kanssa.

Kierrä lisäkahva

5

 vaihteiston päähän oikealle tai vasemmalle

riippuen työtavasta.

Käsisuojus



Asenna aina käsisuojus 16, kun työskentelet kumisen
hiomalautasen 17 tai kuppiharjan/laikkaharjan/taso-
liuskalaikan kanssa.

Kiinnitä käsisuojus

16

 lisäkahvan

5

 avulla.

Hiomatyökalun asennus



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.



Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne
ovat jäähtyneet.

Laikat tulevat käytössä hyvin kuumiksi.

Puhdista hiomakara

6

 ja kaikki asennettavat osat.

Paina karan lukituspainiketta

2

 karan lukitsemiseksi hioma-

työkaluja kiinnitettäessä ja irrotettaessa.



Käytä karan lukitusta vain katkaisulaikan ollessa py-
sähdyksissä.

Muussa tapauksessa sähkötyökalu saattaa

vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee
sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai
adaptereita.

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-
hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-
tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä
oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri

10

paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-
letta ”Pikakiinnitysmutteri ”.



Tarkista hiomatyökalun asennuksen jälkeen ennen
käynnistystä, että hiomatyökalu on oikein asennettu ja
pystyy pyörimään vapaasti. Varmista, että hiomatyö-
kalu ei osu laikan suojukseen tai muihin osiin.

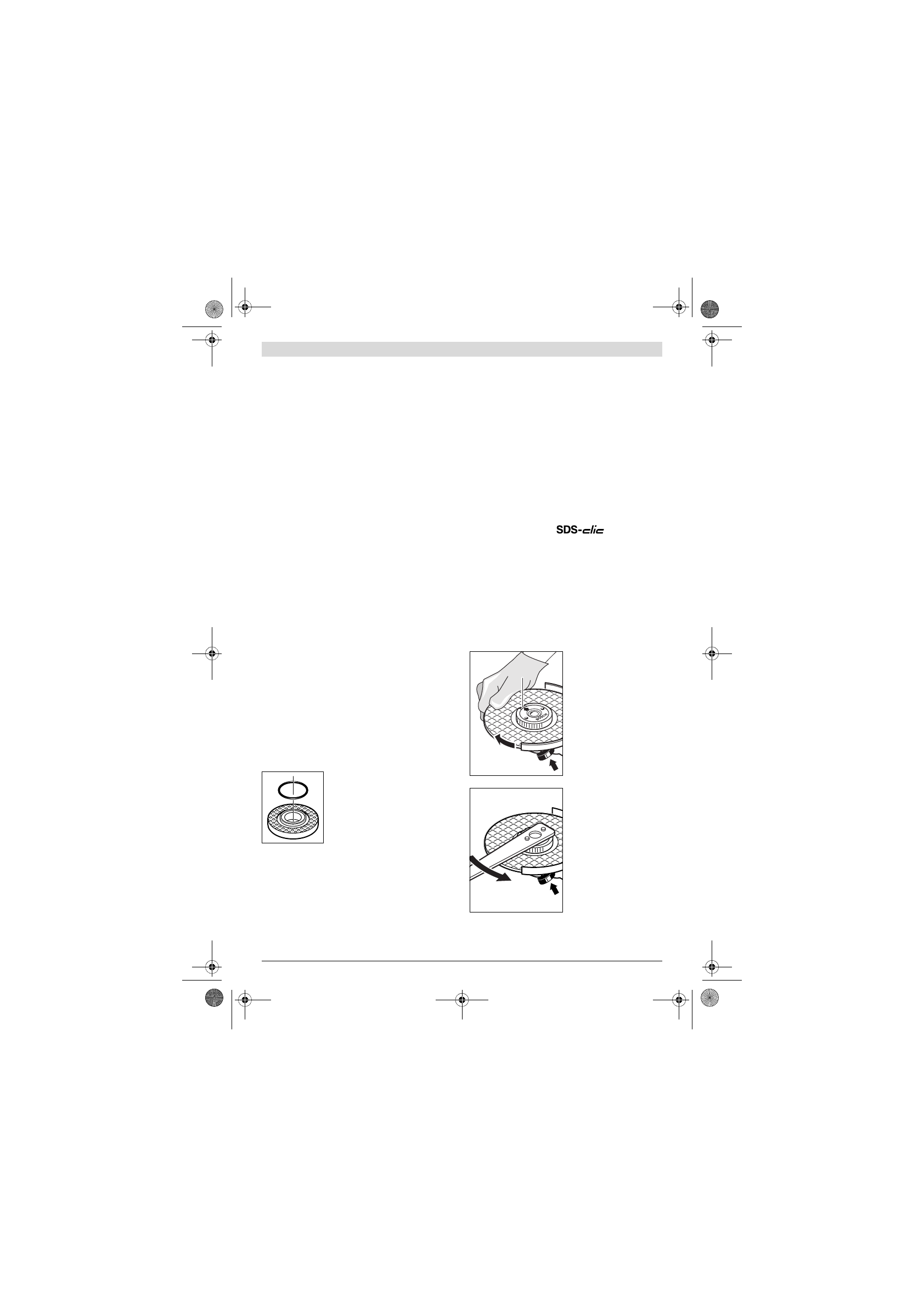

Kiinnityslaipassa

8

 on muoviosa (O-ren-

gas) keskityslaipan ympäri.

Jos tämä

O-rengas puuttuu tai on vaurioitunut,

vaihda se ehdottomasti ennen kiinni-
tyslaipan

8

 asennusta.

Tasoliuskalaikka



Asenna aina käsisuojus 16, kun työskentelet tasolius-
kalaikan kanssa.

Kuminen hiomalautanen



Asenna aina käsisuojus 16, kun työskentelet kumisen
hiomalautasen 17 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä rengasmutteri

19

 paikoilleen ja kiristä se sakara-avai-

mella.

Kuppiharja/laikkaharja



Asenna aina käsisuojus 16, kun työskentelet kuppilai-
kan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle
hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka-
ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara-
avaimella.

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja
voit kiinnitysmutterin

10

 sijasta käyttää pikakiinnitysmutteria

11

.



Pikakiinnitysmutteria 11 saa käyttää vain hioma- ja
katkaisulaikkojen kanssa.

Käytä yksinomaan virheetöntä, moitteettomassa kunnos-
sa olevaa pikakiinnitysmutteria 11.

Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmut-
terin 11 sivu, jossa on tekstiä, ei osoita hiomalaikkaa;
nuolen tulee osoittaa indeksimerkkiä 25.

Käytä karan lukituspainiketta

2

 hiomakaran lukitsemiseen.

Kierrä hiomalaikkaa voimak-
kaasti myötäpäivään pikakiin-
nitysmutterin kiristämiseksi.

Oikein kiinnitetyn, vaurioitu-
mattoman pikakiinnitysmut-
terin voit irrottaa sormivoi-
min kiertämällä uurrettua
rengasta vastapäivään.

Älä koskaan irrota kiinni-
juuttunutta pikakiinnitys-
mutteria pihdeillä, vaan
käytä sakara-avainta.

 Aseta

sakara-avain mutteriin kuvan
osoittamalla tavalla.

25
