Pour une estimation précise de la charge vibratoire, il est re-
commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérablement
la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation des opérations de
travail.

Montage

Montage des capots de protection



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.

Note :

Si la meule se cassait pendant l’utilisation ou si les dis-

positifs de fixation sur le capot de protection/l’outil électro-
portatif étaient endommagés, l’outil électroportatif doit être
immédiatement envoyé auprès d’un service après-vente,
pour les adresses voir chapitre « Service Après-Vente et
Assistance ».

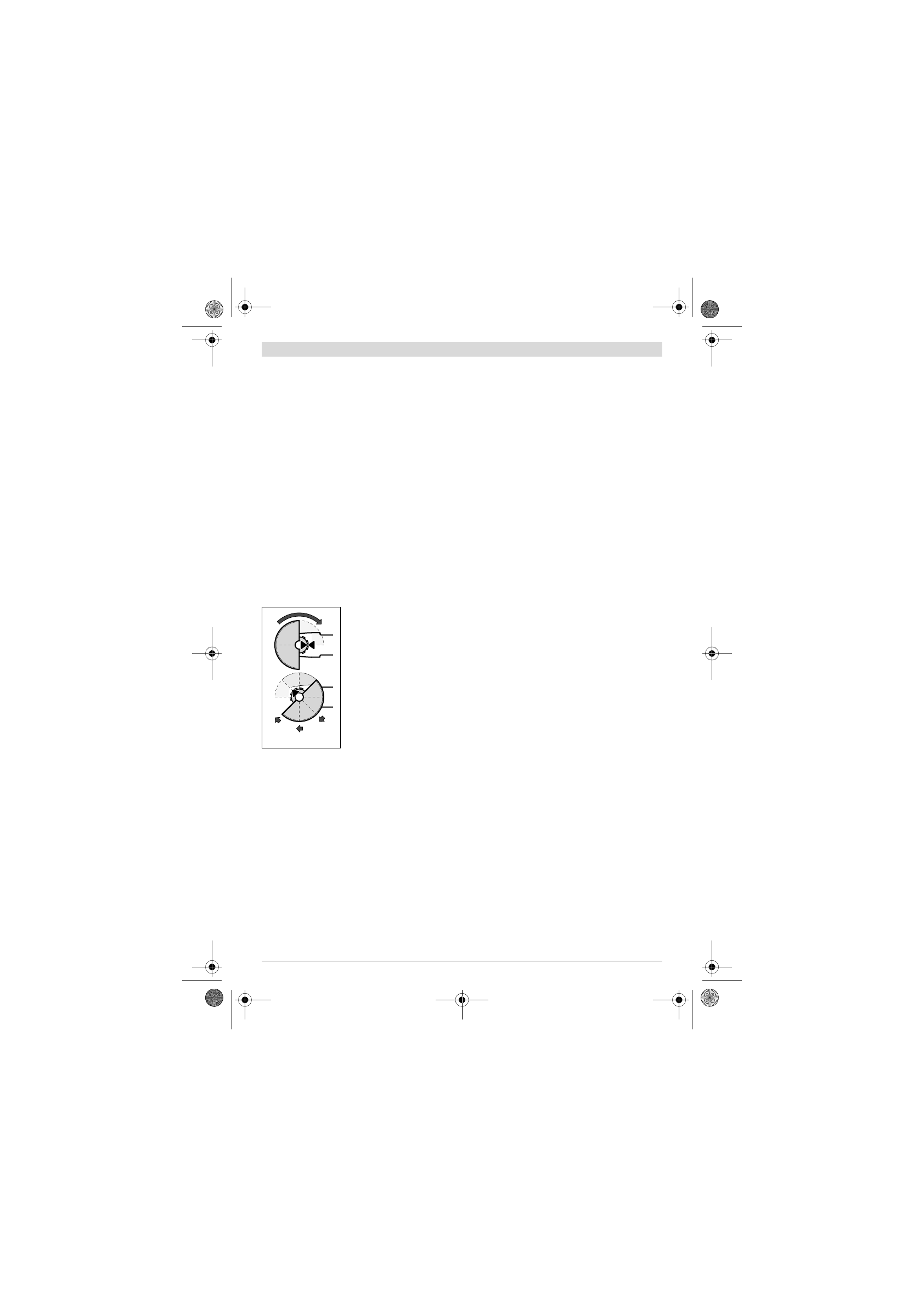

Capot de protection pour le meulage

Montez le capot de protection

12

sur la tête de broche conformé-
ment à la figure. Les marques
triangulaires se trouvant sur le ca-
pot de protection doivent coïnci-
der avec les marquages corres-
pondants sur la tête d’engrenage.

Montez le capot de protection

12

sur la tête de broche en exerçant
une pression jusqu’à ce que
l’épaulement du capot de protec-
tion repose sur le flasque de l’outil
électroportatif et tournez le capot
de protection jusqu’à ce qu’il s’en-
cliquette de façon perceptible.

Adaptez la position du capot de protection

12

 aux exigences

des travaux à effectuer. Pour ce faire, poussez le levier de dé-
verrouillage

1

 vers le haut et tournez le capot de protection

12

dans la position souhaitée.



Réglez le capot de protection 12 de sorte à empêcher
une projection d’étincelles en direction de l’utilisateur.



Le capot de protection 12 ne doit pas pouvoir tourner
sans que l’on appuie sur le levier de déverrouillage 1 !
Si tel n’est pas le cas, ne continuer en aucun cas à utili-
ser l’outil électroportatif, mais le remettre au service
après-vente.

Note :

 Le dispositif de codage se trouvant sur le capot de pro-

tection

12

 assure que seul le capot de protection approprié à

l’appareil puisse être monté.

Capot de protection pour le tronçonnage



Utilisez toujours le capot de protection spécifique au
tronçonnage 14 pour les travaux de tronçonnage avec
des abrasifs agglomérés.



Pour le tronçonnage de la pierre, veillez à assurer une
aspiration suffisante de poussières.

Le capot de protection pour le tronçonnage

14

 se monte de la

même manière que le capot de protection pour le meulage

12

.

Carter d’aspiration pour le tronçonnage avec des glis-
sières de guidage

Le carter d’aspiration pour le tronçonnage avec glissière de
guidage

21

 se monte de la même manière que le capot de pro-

tection pour le meulage

12

.

Carter d’aspiration pour le ponçage

Il est possible d’utiliser le carter d’aspiration

7

 pour réduire au

minimum la production de poussière pendant le ponçage de
peintures, de vernis et de matières synthétiques avec des
meules assiettes carbure

9

 ou des plateaux de ponçage en

caoutchouc

17

 avec feuille abrasive

18

. Le carter d’aspiration

7

 n’est pas approprié pour travailler des métaux.

Un aspirateur Bosch approprié peut être raccordé au carter
d’aspiration

7

.

Le carter d’aspiration

7

 est monté de la même manière que le

capot de protection

12

. La brosse en couronne du carter peut

être remplacée.

Poignée supplémentaire



N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 5.

En fonction du mode de travail, vissez la poignée supplémen-
taire

5

 du côté droit ou gauche du carter d’engrenage.

Protège-main



Lors de travaux avec le plateau de ponçage en caout-
chouc 17 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
16.

Montez le protège-main

16

 avec la poignée supplémentaire

5

.

Montage des outils de meulage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.



Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis.

Le

disques peuvent chauffer énormément durant le travail.

Nettoyez la broche d’entraînement

6

 ainsi que toutes les

pièces à monter.

Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche

2

 afin de bloquer la

broche d’entraînement.



N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.

Sinon,

vous pourriez endommager l’outil électroportatif.
