 | Svenska

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60745-2-3.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-
snivå 91 dB(A); ljudeffektnivå 102 dB(A). Onoggrannhet
K = 3 dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden a

h

 (vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt
EN 60745-2-3:
ytslipning (skrubbning): a

h

= 9 m/s

2

, K = 1,5 m/s

2

,

slipning med slipblad: a

h

= 5 m/s

2

, K = 1,5 m/s

2

.

Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk-
tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål, med olika tillbehör, med andra
insatsverktyg eller inte underhållits ordentligt kan vibrations-
nivån avvika. Härvid kan vibrationsbelastningen under
arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG,
från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive
ändringar och stämmer överens med följande standarder:
EN 60745-1, EN 60745-2-3.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 16.02.2015

Montage

Montering av skyddsutrustning



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Anvisning:

Om slipskivan brustit under drift eller stödanord-

ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet ”Kundtjänst och
användarrådgivning”.

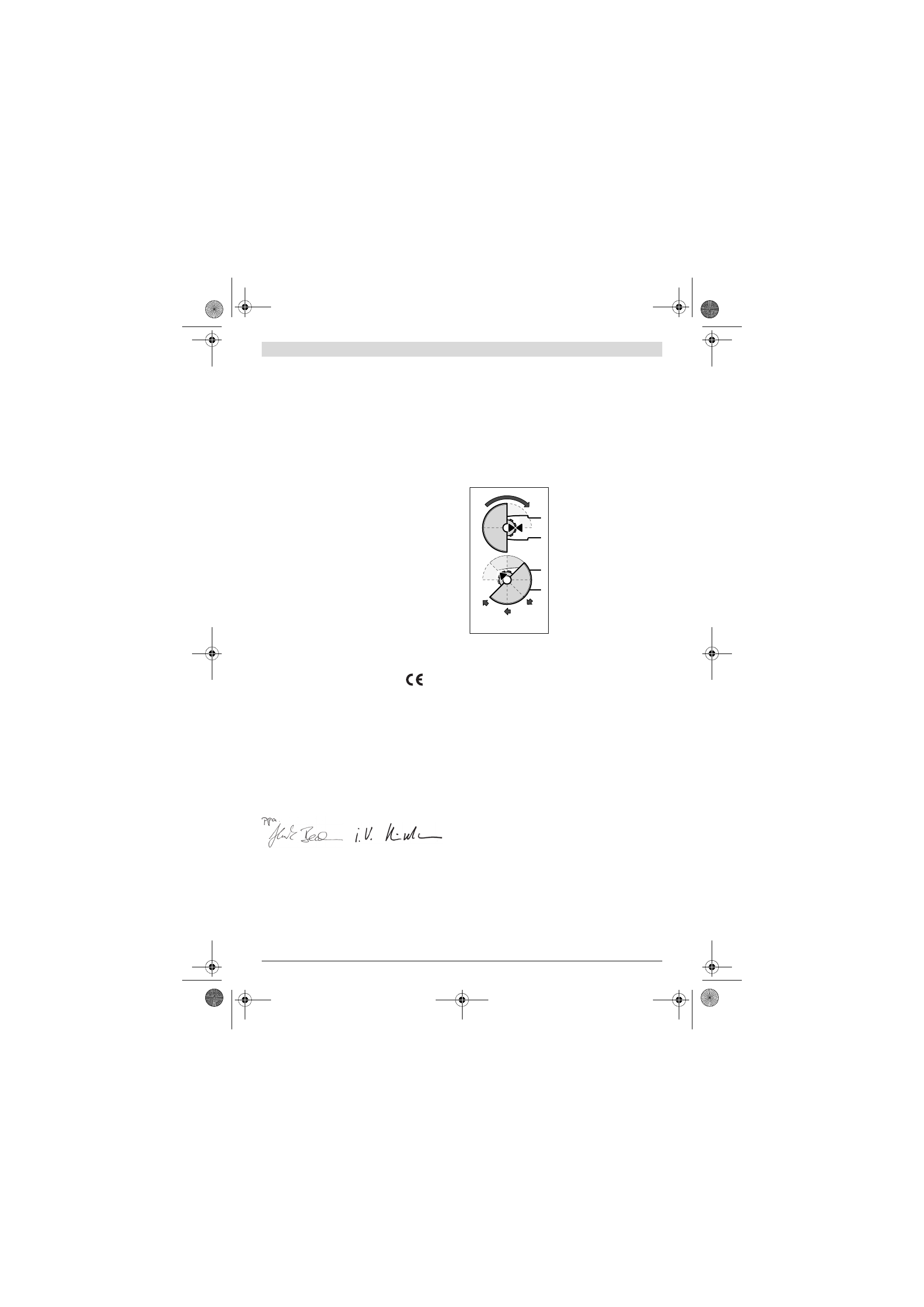

Sprängskydd för slipning

Sätt upp sprängskyddet

12

 på

spindelhalsen som figuren visar.
Sprängskyddets triangelnockar
måste ligga mot respektive mar-
keringar på växelhuvudet.

Tryck fast sprängskyddet

12

 på

spindelhalsen tills sprängskyd-
dets fläns ligger an mot elverkty-
gets fläns och vrid sedan spräng-
skyddet tills det hörbart snäpper
fast.

Anpassa sprängskyddet

12

 till den

ställning arbetet kräver. Tryck upp-
låsningsspaken

1

 uppåt och vrid

sprängskyddet

12

 till önskat läge.



Ställ in sprängskyddet 12 så att gnistor inte sprutas
mot användaren.



Att vrida sprängskyddet 12 får endast vara möjligt när
upplåsningsspaken 1 påverkats! I annat fall får elverk-
tyget absolut inte längre användas och måste lämnas in
till kundservicen för kontroll.

Anvisning:

 Kodnockarna på sprängskyddet

12

 garanterar att

endast det sprängskydd kan monteras som passar till elverk-
tyget.

Sprängskydd för kapning



Vid kapning med bundna slipmedel använd alltid
sprängskyddet 14.



Vid kapning i sten ordna med dammutsugning till den
grad det behövs.

Sprängskyddet för kapning

14

 monteras på samma sätt som

sprängskyddet för slipning

12

.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid

21

 monteras på samma sätt

som sprängskyddet för slipning

12

.

Sugkåpa för slipning

För uppsamling av dammet vid slipning av färg, lack och plast
med hårdmetallkoppskivor

9

 eller gummisliprondeller

17

med slippapper

18

 kan utsugningshuven

7

 användas. Utsug-

ningshuven

7

 får inte användas vid bearbetning av metall.

Till utsugningshuven

7

 kan en lämplig Bosch dammsugare

anslutas.

Utsugningshuven

7

 är monterad som sprängskyddet

12

.

Borstkransen kan bytas ut.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
