 Українська |

193

Bosch Power Tools

1 609 92A 16W | (12.2.15)

Технічні дані

Монтаж

Монтаж захисних пристроїв



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.

Вказівка:

Після поломки шліфувального круга під час

роботи або при пошкодженні затискних пристроїв на
захисному кожусі/на електроприладі необхідно негайно
відправити електроприлад в сервісну майстерню, адреси
див. у розділі «Сервіс та надання консультацій щодо
використання продукції».

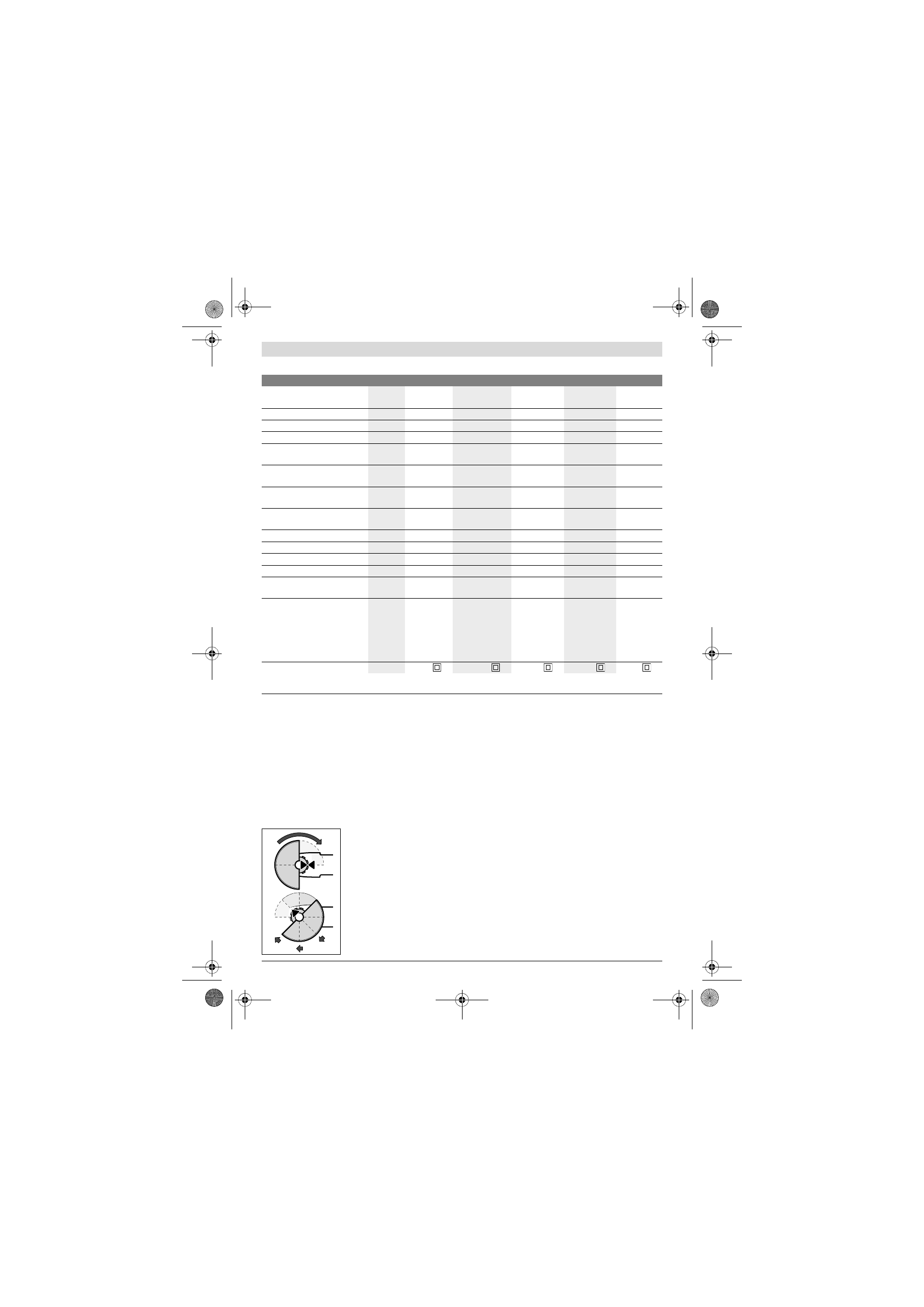

Захисний кожух для шліфування

Надіньте захисний кожух

12

 на

шийку шпинделя, як це
показано на малюнку. Трикутні
позначки на захисному кожусі
повинні збігатися з
відповідними позначками на
головці редуктора.

Надіньте захисний кожух

12

 на

шийку шпинделя, щоб буртик
захисного кожуха сів на

фланець електроприладу, та крутіть його, поки він
відчутно не зайде у зачеплення.

Пристосуйте положення захисного кожуха

12

 до потреб

робочої операції. Для цього натисніть на розьпокувапьний
важіль

1

 угору та поверніть захисний кожух

12

 у потрібне

положення.



Захисний кожух 12 треба встановити так, щоб іскри
не могли летіти в напрямку працюючого з
приладом.



Захисний кожух 12 повинен повертатися лише при
приведенні в дію деблокувального важеля 1! В
противному випадку в жодному разі не можна
продовжувати роботу з електроприладом і його
необхідно здати у бюро сервісного обслуговування.

Вказівка:

 Завдяки кодованим кулачкам на захисному

кожусі

12

 можна монтувати лише захисний кожух, що

розрахований на відповідний електроприлад.

Захисний кожух для розрізання



Для розрізання за допомогою зв’язаного абразиву
використовуйте завжди спеціальний захисний
кожух для розрізання 14.



Для розрізання каменю забезпечуйте достатнє
відсмоктування пилу.

Кутова шліфмашина

GWS ...

15-125 CIH

15-125 CIEH

15-125 CITH 15-125 CISTH 15-150 CIH

Товарний номер

3 601 ...

H30 2..
H30 C..

H30 3..

H30 D..

H30 4..

H30 E..

H30 7..

H30 G..

H30 5..

H30 F..

Ном. споживана потужність

Вт

1 500

1 500

1 500

1 500

1 500

Корисна потужність

Вт

860

860

860

860

860

Номінальна кількість обертів

хвил.

-1

11 000

11 000

9 300

7500

9 300

Діапазон настроювання
частоти обертів

хвил.

-1

–

2 800 – 11 000 2 800 – 9 300

–

–

Макс. діаметр шліфувального
круга

мм

125

125

125

125

150

Різьба шліфувального
шпинделя

M 14

M 14

M 14

M 14

M 14

Макс. довжина різьби
шліфувального шпинделя

мм

22

22

22

22

22

Вимкнення при сіпанні











Захист від повторного пуску











Обмеження пускового струму











Константна електроніка











Встановлення кількості
обертів

–





–

–

Вага відповідно до
EPTA-Procedure 01/2003

– з  додатковою

віброзахисною рукояткою

– з  додатковою стандартною

рукояткою

кг

кг

2,5

2,4

2,5

2,4

2,5

2,4

2,5

2,4

2,6

2,5

Клас захисту

/

II

/

II

/

II

/

II

/

II

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі
інші параметри.
