Français |

51

Capot de protection spécial tronçonnage avec glissière
de guidage

Le capot de protection spécial tronçonnage avec glissière de
guidage

(29)

 se monte comme le capot de protection spécial

meulage

(15)

.

Protège-main

u

Montez systématiquement le protège-main (28)

pour

les travaux avec le plateau support caoutchouc

(30)

ou avec une brosse boisseau/brosse circulaire/scie-
trépan diamantée

.

Fixez le protège-main

(28)

 avec la poignée

supplémentaire

(11)/(10)

.

Poignée supplémentaire standard/poignée
supplémentaire antivibrations

Vissez la poignée supplémentaire

(11)/(10)

 du côté gauche

ou droit de la tête de meuleuse, selon les besoins.

u

N’utilisez pas l’outil électroportatif sans la poignée
supplémentaire (11)/(10)

.

u

Ne continuez pas à utiliser l’outil électroportatif si la
poignée supplémentaire (11)/(10) est endommagée.
N’apportez aucune modification à la poignée
supplémentaire

(11)/(10).

La poignée supplémentaire
antivibrations

(10)

 réduit les vibra-

tions et rend l’utilisation de l’outil élec-

troportatif plus confortable et plus sûre.

Montage des accessoires de ponçage

u

Retirez l’accu de l’appareil électroportatif avant toute
intervention (opérations d’entretien/de maintenance,
changement d’accessoire, etc.) ainsi que lors de son
transport et rangement.

 Il y a sinon risque de blessure

lorsqu’on appuie par mégarde sur l’interrupteur Marche/
Arrêt.

u

Attendez que les meules à ébarber et les disques à
tronçonner aient refroidi avant de les toucher.

 Les

meules deviennent brûlantes pendant le travail.

Nettoyez la broche d’entraînement

(27)

 et toutes les pièces

à monter.
Pour serrer et libérer les meules et autres accessoires, pres-
sez la touche de blocage de broche

(3)

 afin de bloquer la

broche d’entraînement.

u

N’actionnez la touche de blocage de broche que
lorsque la broche d’entraînement est à l’arrêt.

L’outil

électroportatif risque sinon d’être endommagé.

Meule/disque à tronçonner

N’utilisez que des meules et disques aux dimensions pres-
crites. Le diamètre de l’alésage central doit être adapté au
flasque de serrage. N’utilisez ni raccords réducteurs ni adap-
tateurs.
Lors de l’utilisation de disques à tronçonner diamantés,
veillez à ce que la flèche de sens de rotation sur le disque et
le sens de rotation de l’outil électroportatif (voir la flèche de
sens de rotation sur la tête de meuleuse) coïncident.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Pour fixer la meule / le disque à tronçonner, utilisez l’écrou
de serrage rapide

(25)

 sans aucun autre outil.

Remarque :

Lors du montage de disques à meuler ou tron-

çonner agglomérés avec le flasque de serrage

(18)

 fourni et

l’écrou de serrage rapide

(25)

, l’utilisation d’intercalaires

n’est pas nécessaire.
Pour fixer le disque à meuler/à tronçonner, placez le flasque
de serrage muni du joint torique

(18)

 sur la broche

d’entraînement

(27)

 et serrez l’écrou de serrage

rapide

(25)

.

N’utilisez l’écrou de serrage rapide

(25)

 que pour les

meules / disques à tronçonner d’un diamètre maximal de
150 mm.

u

L’écrou de serrage rapide (25) ne doit être utilisé que
pour les meules à ébarber ou disques à tronçonner.

u

N’utilisez qu’un écrou de serrage rapide (25)

en par-

fait état, sans traces de détérioration.

u

Lors du vissage, veillez à ce que le côté gravé de
l’écrou de serrage rapide

(25) ne se trouve pas du cô-

té meule/disque.

u

Pour fixer une meule ou un disque à tronçonner, n’uti-
lisez que l’écrou de serrage rapide

(25) qui est fourni.

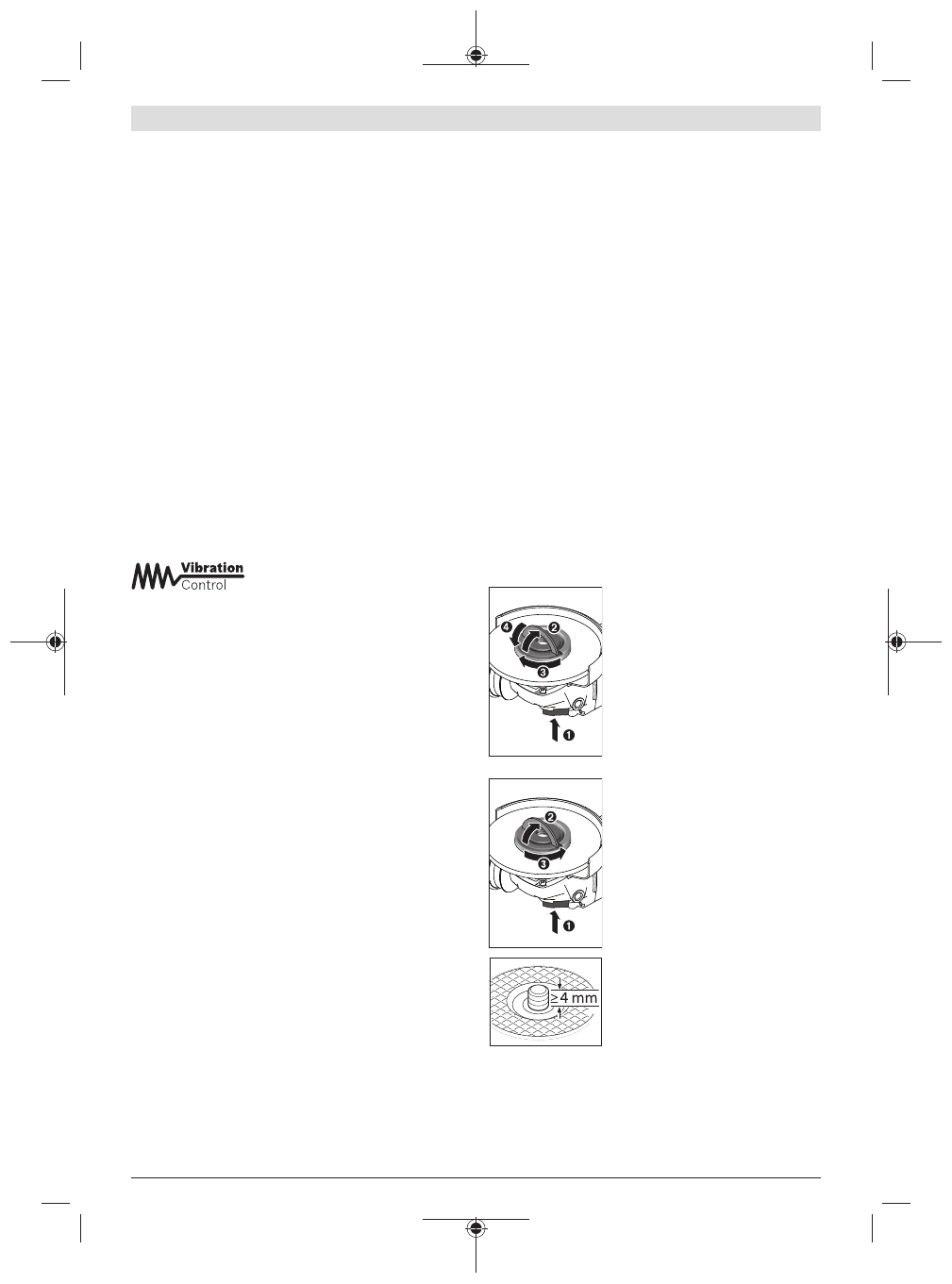

Actionnez le bouton de blocage de
broche

(3)

 pour bloquer la broche.

Pour serrer l’écrou de serrage
rapide

(25)

, rabattez l’étrier de

l’écrou vers le haut et tournez ferme-
ment l’écrou de serrage rapide dans le
sens horaire. Rabattez ensuite l’étrier
vers le bas pour bloquer l’écrou de
serrage rapide.

Un serrage au niveau

de la périphérie du disque n’est pas
suffisant.

Un écrou de serrage rapide

(25)

 in-

tact, qui a été correctement fixé, peut
être desserré facilement à la main. Ra-
battez pour cela l’étrier de l’écrou vers
le haut et tournez fermement l’écrou
de serrage rapide dans le sens antiho-
raire. N’essayez jamais de desserrer
un écrou de serrage rapide grippé
avec une pince, utilisez uniquement
une clé à ergots.

Après montage du flasque de serrage
et du disque à meuler/à tronçonner, la
longueur de filetage visible doit être

au moins de 4 mm

.

Veillez à la fixation correcte de l’accessoire de meulage/tron-
çonnage, pour être certain qu’il ne risque pas de se détacher
de la broche lors de l’arrêt de l’outil électroportatif.
