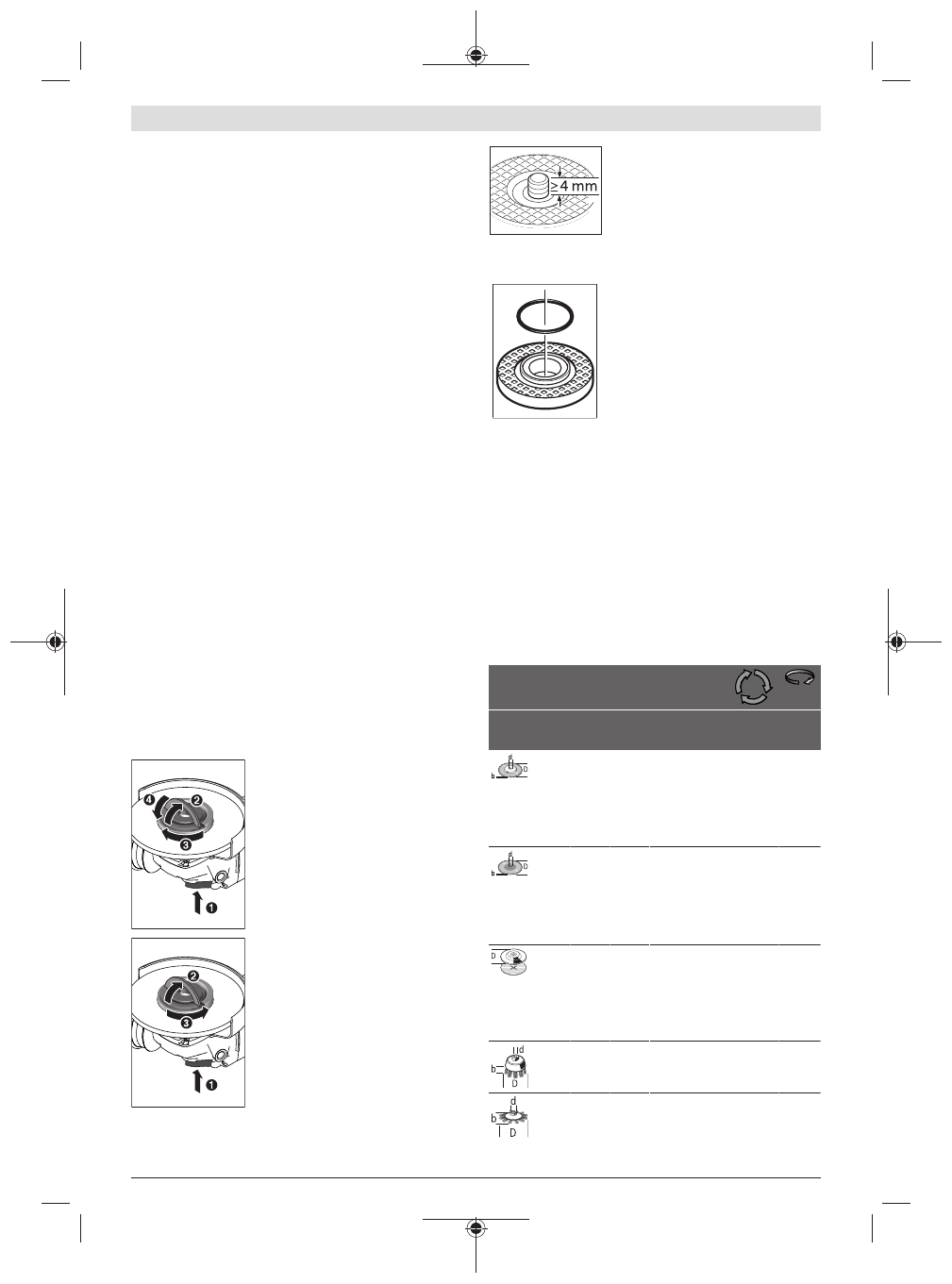

 | Svensk

För att spänna och lossa slipverktygen trycker du på
spindellåsknappen

(3)

 för att arretera slipspindeln.

u

Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapningsskiva

Beakta slipverktygets mått. Håldiametern måste passa till
upptagningsflänsen. Använd inga adaptrar eller
reduceringsdelar.
Var vid användningen av diamant-kapningsskivor noga med
att vridriktningspilen på diamant-kapningsskivan och
elverktygets vridriktning (se vridriktningspilen på
kapslingen) stämmer överens.
Monteringens ordningsföljd framgår av grafiksidan.
För att fästa slip-/kapningsskivan, använd
snabbspänningsmuttern

(25)

 utan några andra verktyg.

Observera:

vid montering av bundna slip- eller kapskivor

med hjälp av medföljande fästfläns

(18)

 och

snabbspänningsmuttern

(25)

 behöver mellanlager inte

användas.
För att fästa slip-/kapskivan sätter du fästflänsen med O-
ring

(18)

 på slipspindeln

(27)

 och skruvar på

snabbspänningsmuttern

(25)

.

Använd endast snabbspänningsmuttern

(25)

 för slip- och

kapningsskivor med en diameter på max 150 mm.

u

Snabbspänningsmuttern

(25)

får endast användas för

slip- och kapskivor.

u

Använd endast en felfri, oskadad snabbspännmutter
(25).

u

Var vid påskruvningen uppmärksam på att
snabbspänningsmutterns

(25) textförsedda sida inte

pekar mot slipskivan.

u

Vid fäste av slip- och kapskivor, använd endast
medföljande snabbspänningsmutter

(25).

Tryck på spindellåsknappen

(3)

 för att

arretera slipspindeln. För att dra åt
snabbspänningsmuttern

(25)

, dra

bygeln på snabbspänningsmuttern
kraftigt medsols. Fäll ner bygeln igen
för att fixera snabbspänningsmuttern.

Att dra åt i kanten är inte
tillräckligt.

En snabbspänningsmutter som är
korrekt fastsatt och utan skador

(25)

kan du lossa för hand. Fäll upp bygeln
på snabbspänningsmuttern och vrid
snabbspänningsmuttern kraftigt
motsols. Lossa aldrig en åtdragen
snabbspänningsmutter med ett
verktyg, utan använd en kombinyckel.

Efter montering av fästet och slip-/
kapskivan måste den fria gängan på
slipspindeln vara

minst 4 mm

.

Se till slipverktyget sitter fast så att det inte vrids från
spindeln vid elverktygets utlopp.

I fästflänsen

(18)

 har en plastdel (O-

ring) satts in runt centreringskragen.

Om O-ringen saknas eller är skadad,

ska fästflänsen

(18)

 bytas ut innan

fortsatt användning.

u

Kontrollera efter montering och före start av
slipverktyget att det monterats på rätt sätt och kan
rotera fritt. Kontrollera att slipverktyget inte berör
sprängskyddet eller andra delar.

Tillåtna slipverktyg

Du kan använda alla slipverktyg som anges i denna
bruksanvisning.
Det tillåtna varvtalet [v/min] resp. periferihastighet [m/s]
hos de använda slipverktygen skall minst uppfylla kraven i
följande tabell.
Beakta därför det tillåtna

varvtalet resp.

periferihastigheten

 på slipverktygets etikett.

max. [mm]

[mm]

[°]

D

b

s

d

α

[v/

min]

[m/s]

100

115

125

150

7,2

7,2

7,2

7,2

–

–

–

–

16

22,2

22,2

22,2

–

–

–

–

9000

9000

9000

7500

80

80

80

80

100

115

125

150

3,2

4,2

4,2

4,2

–

–

–

–

16

22,2

22,2

22,2

–

–

–

–

9000

9000

9000

7500

80

80

80

80

100

115

125

150

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

9000

9000

9000

7500

80

80

80

80

75

30

–

M 14

–

9000

45

100

100

24

19

–

–

M 10

16

–

–

9000

9000

80

80
