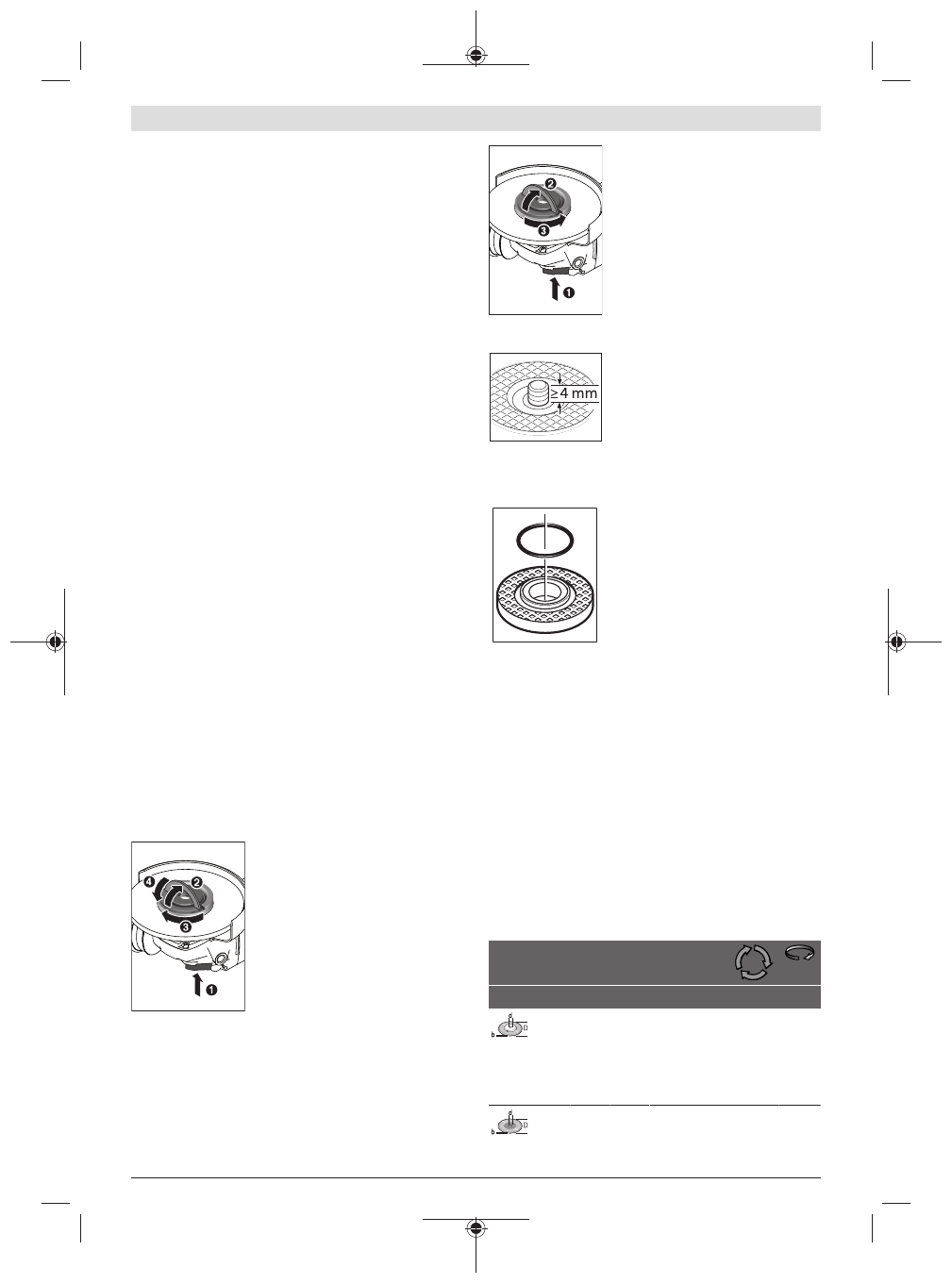

336

 | Қазақ

u

Шпиндельді бекіту түймесін тек шпиндель
тоқтатылған күйде басыңыз.

Әйтпесе электр

құралын зақымдауыңыз мүмкін.

Тегістеу шеңбері/кесу шеңбері

Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату
тесігінің диаметрі тірек фланецке сәйкес болуы керек.
Адаптерлерді немесе жалғастырғыш тетіктерді
пайдаланбаңыз.
Алмас кесу шеңберлерін пайдаланғанда алмас кесу
шеңберіндегі жылжыту бағытының көрсеткісі электр
құралдағы айналу бағытына сәйкес болуын қадағалаңыз
(редукторлық бастағы көрсеткіні қараңыз).
Орнату реті суреттер бар бетте көрсетілген.
Ажарлау/кесу дискісін бекіту үшін жылдам тартқыш
сомынды

(25)

 басқа аспапсыз пайдаланыңыз.

Нұсқау:

композиттік ажарлағыш немесе кескіш

дискілерді жеткізілім жиынтығындағы тірек
фланецінің

(18)

 және жылдам қысқыш гайканың

(25)

көмегімен монтаждау кезінде аралық қабаттарды
пайдалану қажет болады.
Ажарлағыш/кескіш дискіні бекіту үшін тығыздауыш
сақинасы бар тірек фланецін

(18)

 ажарлау

шпинделіне

(27)

 енгізіп, жылдам қысқыш гайканы

(25)

бұрап орнатыңыз.
Жылдам тартқыш сомынды

(25)

 тек макисмалдық

диаметрі 150 мм-ге дейін болған ажарлау/кесу дискілері
үшін пайдаланыңыз.

u

Тез тартқыш сомынды (25)тек ажарлау немесе
кесу дискісімен пайдалануға болады.

u

Бұзылмаған мінсіз жылдам тартқыш сомынды
пайдаланыңыз

(25).

u

Бұрап қоюда жылдам тартқыш сомынының
жазылған жағы (25) ажарлау дискісіне
көрсетпеуіне көз жеткізіңіз; бағыттама индекстік
белгіге көрсетуі тиіс суретін қараңыз.

u

Ажарлау/кесу дискісін бекіту үшін тек қана
жинақтағы жылдам қысу сомынын пайдаланыңыз
(25).

Ажарлау шпинделін бекіту үшін
шпиндельді бұғаттау түймесін

(3)

басыңыз. Жылдам қысқыш
гайканы

(25)

 бекіту үшін жылдам

қысқыш гайканың қапсырмасын
жоғары қайырып, жылдам қысқыш
гайканы сағат тілінің бағытымен
күштеп бұраңыз. Содан кейін
жылдам қысқыш гайканы бекіту
үшін қапсырманы төмен
қайырыңыз.

Диск жиегінен тарту

жеткілікті емес.

Тиісінше бекітілген, зақымдалмаған
жылдам қысқыш гайканы

(25)

қолмен босатуға болады. Ол үшін
жылдам қысқыш гайканың
қапсырмасын жоғары қайырып,
жылдам қысқыш гайканы сағат
тілінің бағытына қарсы күштеп
бұраңыз. Ешқашан қатты
бекемделген жылдам қысқыш
гайканы құралдың көмегімен
босатпаңыз, оның орнына екі

саңылаулы гайка кілтін пайдаланыңыз.

Тірек фланеці мен ажарлағыш/
кескіш дискіні орнатқаннан кейін,
ажарлау шпинделі ирек оймасының
ұзындығы

кемінде 4 мм

 болуы тиіс.

Ажарлағыш құралдың берік бекітілгеніне көз жеткізіңіз,
сонда ол электр құралының шығысында шпиндельден
шығып кетпейді.

Тірек фланецінде

(18)

, ортаға

келтіру буылтығының айналасында
пластие бөлшек (тығыздауыш
сақина) орнатылған.

Тығыздауыш

сақина жоқ немесе зақымдалған
болса,

 тірек фланецін

(18)

 ары

қарай пайдаланбай тұрып, міндетті
түрде ауыстыру керек.

u

Тегістеу құралын орнатқаннан кейін қосу алдында
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы
қорғағыш қаптамаға және басқа бөлшектерге
үйкелмей айналып жатқанына көз жеткізіңіз.

Жарамды тегістеу құралы

Осы нұсқаулықта жоғарыда атап өтілген барлық тегістеу
құралдарын пайдалануға болады.
Пайдаланылатын тегістеу құралдарының рұқсат етілген
айналымдар саны [мин

-1

] немесе айналу жылдамдығы

[м/с] төменде берілген кестедегі мәндерден төмен
болмауы керек.
Сондықтан тегістеу құралының жапсырмасында
көрсетілген рұқсат етілген айналымдар санын

немесе

айналу жылдамдығын

 сақтаңыз.

макс. [мм]

[мм]

[°]

D

b

с

d

α

[мин

-1

] [м/с]

100

115

125

150

7,2

7,2

7,2

7,2

–

–

–

–

16

22,2

22,2

22,2

–

–

–

–

9000

9000

9000

7500

80

80

80

80

100

115

3,2

4,2

–

–

16

22,2

–

–

9000

9000

80

80
