180

 | Suomi

suojain

(17)

 suojuksen

(15)

 (

➊

) vasemmalta tai oikealta

puolelta ja vedä suojain irti (

➋

).

Ohjaustuen avulla tehtävän katkaisutyön imusuojus

Ohjaustuen avulla tehtävän katkaisutyön imusuojus

(29)

asennetaan samalla tavalla kuin hiontatöiden suojus

(15)

.

Käsisuojus

u

Asenna kumisen hiomalautasen

(30)

tai kuppiharjan/

kartioharjan/timanttiporakruunun käyttöä varten aina
käsisuojus

(28)

.

Kiinnitä käsisuojus

(28)

 lisäkahvan

(11)/(10)

 kanssa.

Vakiomallinen lisäkahva / tärinävaimennettu lisäkahva

Asenna lisäkahva

(11)/(10)

 työskentelyasennon mukaan

vaihteiston pään oikealle tai vasemmalle puolelle.

u

Älä käytä sähkötyökalua ilman lisäkahvaa (11)/(10)

.

u

Lopeta sähkötyökalun käyttö, jos lisäkahva (11)/(10)
vaurioituu. Älä tee mitään muutoksia lisäkahvaan
(11)/(10).

Tärinävaimennettu lisäkahva

(10)

 vä-

hentää tärinää ja mahdollistaa siten
miellyttävän ja turvallisen työskente-

lyn.

Hiomatarvikkeiden asennus

u

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit-
tyviä töitä (esim. huolto, käyttötarvikkeen vaihto,
jne.). Irrota akku myös sähkötyökalun kuljetuksen ja
säilytyksen ajaksi.

 Käynnistyskytkimen tahaton painal-

lus aiheuttaa loukkaantumisvaaran.

u

Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne
ovat jäähtyneet.

 Laikat kuumentuvat voimakkaasti käy-

tön aikana.

Puhdista hiomakara

(27)

 ja kaikki asennettavat osat.

Paina hiomatarvikkeen kiinnittämistä ja irrottamista varten
karan lukituspainiketta

(3)

, jotta saat lukittua hiomakaran

paikalleen.

u

Älä paina karan lukituspainiketta ennen kuin hioma-
kara on pysähtynyt.

Muussa tapauksessa sähkötyökalu

saattaa vaurioitua.

Hioma-/katkaisulaikka

Huomioi hiomatarvikkeiden mitat. Reiän halkaisijan täytyy
sopia kiinnityslaippaan. Älä käytä adaptereita tai supistus-
kappaleita.
Varmista timanttikatkaisulaikkoja käyttäessäsi, että timantti-
katkaisulaikkaan merkitty kiertosuuntanuoli ja sähkötyöka-
lun pyörintäsuunta (katso vaihteiston päässä oleva kierto-
suuntanuoli) vastaavat toisiaan.
Asennusjärjestys on esitetty kuvasivulla.
Tee hioma-/katkaisulaikan kiinnitys pikakiinnitysmutterilla

(25)

 ilman muita työkaluja.

Huomautus:

kun asennat sidosteiset hioma- tai katkaisulai-

kat mukana toimitetun kiinnityslaipan

(18)

 ja

pikakiinnitysmutterin

(25)

 avulla, et tarvitse välikkeitä.

Kun haluat kiinnittää hioma-/katkaisulaikan, asenna kiinni-
tyslaippa O-renkaan

(18)

 kanssa hiomakaraan

(27)

 ja ruu-

vaa pikakiinnitysmutteri

(25)

 kiinni.

Käytä pikakiinnitysmutteria

(25)

 vain hioma-/katkaisulai-

koissa, joiden halkaisija on korkeintaan 150 mm.

u

Pikakiinnitysmutteria

(25)

saa käyttää vain hioma- tai

katkaisulaikkojen kiinnitykseen.

u

Käytä vain ehjää ja hyväkuntoista pikakiinnitysmutte-
ria

(25).

u

Varmista kiinnityksen yhteydessä, ettei pikakiinnitys-
mutterin

(25) tekstipuoli osoita hiomalaikkaan päin.

u

Käytä hioma-/katkaisulaikan kiinnitykseen vain mu-
kana toimitettua pikakiinnitysmutteria

(25).

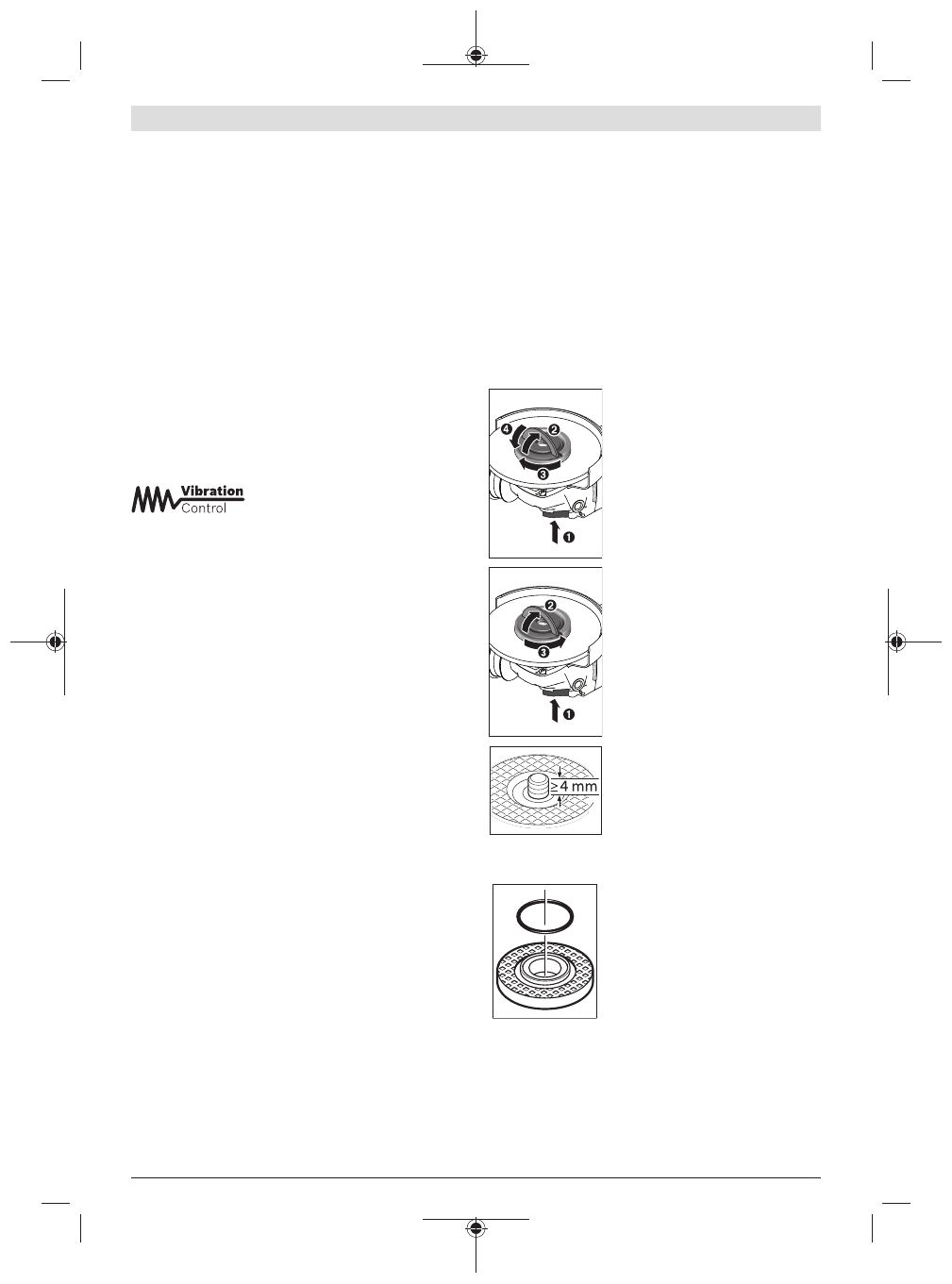

Paina karan lukituspainiketta

(3)

, jotta

saat lukittua hiomakaran paikalleen.
Käännä pikakiinnitysmutterin

(25)

 ki-

ristämiseksi pikakiinnitysmutterin
kaarisanka ylös ja kierrä pikakiinnitys-
mutteria voimakkaasti myötäpäivään.
Käännä sen jälkeen pikakiinnitysmut-
terin kaarisanka alas.

Kiristäminen

laikan reunasta ei riitä.

Vauriottoman ja kunnolla kiinnitetyn
pikakiinnitysmutterin

(25)

 voi irrottaa

käsin. Käännä sitä varten pikakiinni-
tysmutterin kaarisanka ylös ja kierrä
pikakiinnitysmutteria voimakkaasti
vastapäivään. Älä missään tapauk-
sessa avaa kiinni juuttunutta pikakiin-
nitysmutteria pihdeillä tms. työkalulla,
vaan käytä laikka-avainta.

Kiinnityslaipan ja hioma-/katkaisulai-
kan asennuksen jälkeen hiomakaran
kierteen vapaan pituuden tulee olla

vähintään 4 mm

.

Varmista hiomatarvikkeen pitävä kiinnitys, jotta se ei irtoa
käytön yhteydessä karasta.

Kiinnityslaipan

(18)

 keskitysreunan

ympärille on asennettu muoviosa (O-
rengas).

Jos O-rengas puuttuu tai se

on rikki,

 kiinnityslaippa

(18)

 täytyy

ehdottomasti vaihtaa ennen käytön
jatkamista.

u

Asennettuasi hiomatarvikkeen tarkista ennen käyn-
nistystä, että hiomatarvike on kunnolla paikallaan ja
että laikka voi pyöriä vapaasti. Varmista, ettei hioma-
tarvike hankaa suojusta tai muita osia vasten.

1 609 92A 769 | (13.02.2023)

Bosch Power Tools
