Türkçe |

213

Metal kesme kapağı

Metal kesme kapağını

(17)

 taşlama koruyucu kapağına

(15)

(bkz. resim

A

) monte edin: Tutamak kolunu geri çevirin (

➊

).

Kapağı

(17)

 taşlama koruyucu kapağına

(15)

 takın (

➋

).

Tutamak kolunu koruyucu kapak üzerine sıkıca bastırın

(15)

(

➌

).

Sökmek için (bkz. resim

B

) tutamak kolundaki (

➊

) düğmeye

basın ve geri çevirin (

➋

). Kapağı

(17)

 koruyucu

kapaktan

(15)

 ayırın (

➌

).

Plastik kesme kapağı

Plastik kesme kapağını

(17)

 taşlama koruyucu

kapağının

(15)

 üzerine takın (resme bakın

C

).

(17)

kapağı,

(15)

 koruyucu kapağın üzerine duyulur ve görünür

şekilde oturur.
Sökmek için (bkz. resim

D

) sol veya sağdaki koruyucu

kapaktaki

(15)

 (

➊

) kapağı

(17)

 açın ve kapağı çekip çıkarın

(

➋

).

Kılavuz kızakla kesme işleri için emici kapak

Kılavuz kızakla kesme işleri için emici kapak

(29)

 taşlama

işleri için öngörülen koruyucu kapak

(15)

 gibi takılır.

El koruma parçası

u

Kauçuk zımpara tablası

(30)

veya çanak fırça/konik

fırça/elmas karot uçları ile çalışırken her zaman el
koruma parçasını takın

(28)

.

El koruma parçasını

(28)

 ilave tutamağa

(11)/(10)

sabitleyin.

Standart ilave tutamak/titreşim sönümleyici ilave
tutamak

İlave tutamağı

(11)/(10)

 yaptığınız işe bağlı olarak,

şanzıman başının sağına veya soluna vidalayın.

u

Elektrikli el aletinizi sadece ilave tutamakla (11)/(10)
kullanın.

u

İlave tutamak (11)/(10) hasarlı ise elektrikli el aletini
kullanmayın. İlave tutamakta

(11)/(10) hiçbir

değişiklik yapmayın.

Titreşim sönümleyici ilave
tutamak

(10)

 düşük titreşimli, rahat

ve güvenli çalışma olanağı sağlar.

Zımpara uçlarının takılması

u

Elektrikli el aletinde bir çalışma yapmadan önce
(örneğin bakım, uç değiştirme vb.), aleti taşırken ve
saklarken her defasında aküyü elektrikli el aletinden
çıkarın.

Aletin açma/kapama şalterine yanlışlıkla

basıldığında yaralanmalar ortaya çıkabilir.

u

Tam olarak soğumadan önce taşlama ve kesme
disklerini tutmayın.

 Diskler çalışırken çok ısınır.

Taşlama milini

(27)

 ve takılan bütün parçaları temizleyin.

Taşlama ucunu sıkmak ve gevşetmek için taşlama milini
sabitlemek üzere mil kilitleme tuşuna

(3)

 basın.

u

Mil kilitleme tuşunu sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Taşlama/kesme diski

Taşlama uçlarının boyutlarına dikkat edin. Delik çapı
bağlama flanşına uymalıdır. Adaptör veya redüksiyon
parçaları kullanmayın.
Elmas kesme diskleri kullanırken, elmas kesme diski
üzerindeki dönme yönü oku ile elektrikli el aletinin dönme
yönünün (gövde üzerindeki dönme yönü okuna bakın)
birbirine uyumlu olmasına dikkat edin.
Montaj işleminin sırası grafik sayfasında görülmektedir.
Taşlama/kesme diskini sabitlemek için başka alet
kullanmadan hızlı germe somununu

(25)

 kullanın.

Not:

Bağlı taşlama veya kesme disklerinin montajı sırasında,

teslimat kapsamındaki bağlama flanşı

(18)

 ve hızlı germe

somunu

(25)

 yardımıyla ara katmanlar kullanmak gerekli

değildir.
Taşlama/kesme diskini sabitlemek için, O-ringli bağlama
flanşını

(18)

 taşlama miline

(27)

 yerleştirin ve hızlı germe

somununu

(25)

 vidalayın.

Hızlı germe somununu

(25)

 sadece maksimum çapı 150 mm

olan taşlama/kesme diskleri için kullanın.

u

Hızlı germe somunu

(25)

sadece taşlama/kesme

diskleri için kullanılabilir.

u

Sadece kusursuz, hasar görmemiş hızlı germe somunu
kullanın

(25).

u

Takarken hızlı germe somununun

(25) yazılı tarafının

taşlama diskini göstermemesine dikkat edin.

u

Taşlama/kesme diskini sabitlemek için sadece aletle
birlikte teslim edilen hızlı germe somununu kullanın
(25).

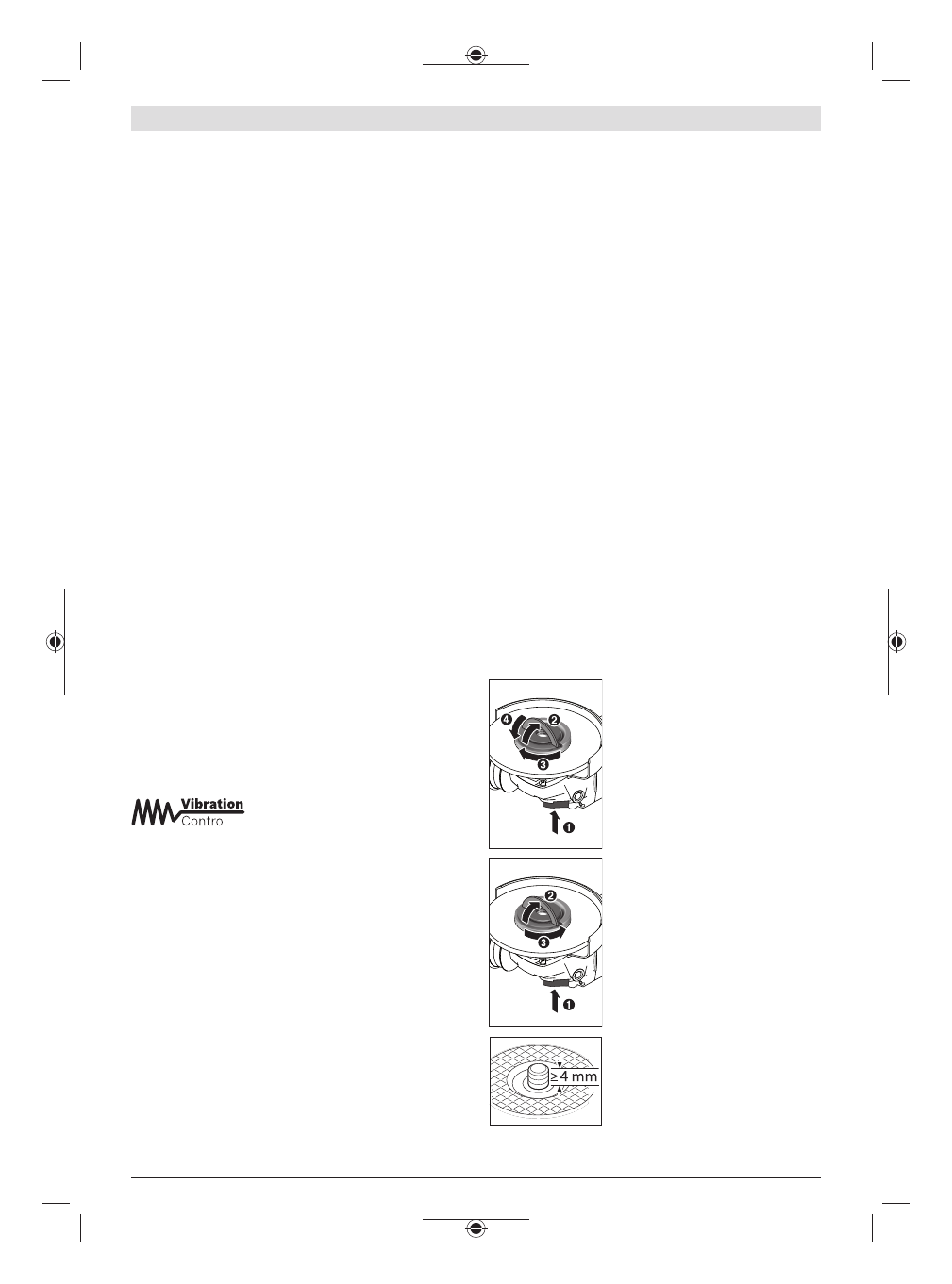

Taşlama milini sabitlemek için mil
kilitleme düğmesine

(3)

 basın. Hızlı

germe somununu

(25)

 sıkmak için

hızlı germe somununun kolunu yukarı
kaldırın ve hızlı germe somunun saat
hareketi yönünde kuvvetlice çevirin.
Hızlı germe somununu sabitlemek için
kolu aşağı indirin.

Disk kenarından

sıkma yeterli değildir.

Usulüne uygun takılmış, hasarsız bir
hızlı germe somununu

(25)

elinizle

gevşetebilirsiniz. Bunu yapmak için
hızlı germe somunu kolunu yukarı
kaldırın hızlı germe somununu saat
hareketinin tersine kuvvetlice çevirin.
Sıkışan hızlı germe somununu hiçbir
zaman bir aletle gevşetmeyin, iki pimli
anahtar kullanın.

Bağlama flanşının ve taşlama/kesme
diskinin takılmasından sonra serbest
taşlama mili diş uzunluğu

en azından

4 mm

 olmalıdır.
