Nederlands |

119

bevestigingsbeugel (

➊

) en draait deze terug (

➋

). Trek de af-

dekking

(17)

 van de beschermkap

(15)

 af (

➌

).

Afdekking voor doorslijpen van kunststof

Steek de afdekking voor doorslijpen

(17)

 van kunststof op

de beschermkap voor slijpen

(15)

 (zie afbeelding

C

). De

afdekking

(17)

 klikt hoorbaar en zichtbaar vast op de

beschermkap

(15)

.

Voor demontage (zie afbeelding

D

) ontgrendelt u de

afdekking

(17)

 op de beschermkap

(15)

 (

➊

) links of rechts

en trekt u de afdekking eraf (

➋

).

Stofafzuigkap voor doorslijpen met geleidebeugels

De stofafzuigkap voor doorslijpen met geleidebeugels

(29)

wordt net als de beschermkap voor slijpen

(15)

 gemon-

teerd.

Handbescherming

u

Monteer voor werkzaamheden met het rubber schuur-
plateau

(30)

of met de komstaalborstel/kegelborstel/

diamantboorkroon altijd de handbescherming

(28)

.

Bevestig de handbescherming

(28)

 met de extra handgreep

(11)/(10)

.

Standaard extra handgreep/trillingsdempende extra
handgreep

Schroef de extra handgreep

(11)/(10)

 afhankelijk van de

werkwijze rechts of links van de machinekop vast.

u

Gebruik uw elektrische gereedschap alleen met de ex-
tra handgreep (11)/(10)

.

u

Gebruik het elektrische gereedschap niet meer, wan-
neer de extra handgreep (11)/(10) beschadigd is.
Verander de extra handgreep

(11)/(10) op geen enke-

le wijze.

Dankzij de trillingsdempende extra
handgreep

(10)

 kunt u met weinig tril-

lingen en daardoor aangenamer en

veiliger werken.

Slijpgereedschap monteren

u

Neem vóór alle werkzaamheden aan het elektrische
gereedschap (zoals het uitvoeren van onderhoud of
het wisselen van inzetgereedschappen e.d.) en vóór
het vervoeren en opbergen altijd de accu uit het elek-
trische gereedschap.

 Bij per ongeluk bedienen van de

aan/uit-schakelaar bestaat gevaar voor letsel.

u

Raak de (door)slijpschijven niet aan, voordat ze afge-
koeld zijn.

 De schijven worden bij het werken erg heet.

Reinig de slijpas

(27)

 en alle te monteren delen.

Druk voor het vastspannen en losmaken van de slijpgereed-
schappen op de asblokkeerknop

(3)

 om de slijpas vast te

zetten.

u

Bedien de asblokkeerknop alleen, als de slijpas stil-
staat.

Anders kan het elektrische gereedschap bescha-

digd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De gat-
diameter moet bij de opnameflens passen. Gebruik geen
adapters of reduceerstukken.
Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draai-
richting van het elektrische gereedschap (zie draairichting-
pijl op de machinekop) overeenstemmen.
De volgorde van de montage is te zien op de pagina met af-
beeldingen.
Voor het bevestigen van de (door)slijpschijf gebruikt u de
snelspanmoer

(25)

 zonder verdere gereedschappen.

Aanwijzing:

Bij de montage van gebonden (door)slijpschij-

ven met behulp van de meegeleverde opnameflens

(18)

 en

de snelspanmoer

(25)

 is het gebruik van tussenlagen niet

nodig.
Voor het bevestigen van de (door)slijpschijf steekt u de op-
nameflens met O-ring

(18)

 op de slijpas

(27)

 en schroeft u

de snelspanmoer

(25)

 erop.

Gebruik de snelspanmoer

(25)

 alleen voor (door)slijpschij-

ven tot een maximale diameter van 150 mm.

u

De snelspanmoer

(25)

mag alleen voor (door)slijp-

schijven gebruikt worden.

u

Gebruik uitsluitend een onberispelijke, onbeschadig-
de snelspanmoer

(25).

u

Let er bij het erop schroeven op dat de beschreven
kant van de snelspanmoer

(25) niet naar de slijpschijf

wijst.

u

Gebruik voor het bevestigen van een (door)slijpschijf
uitsluitend de meegeleverde snelspanmoer

(25).

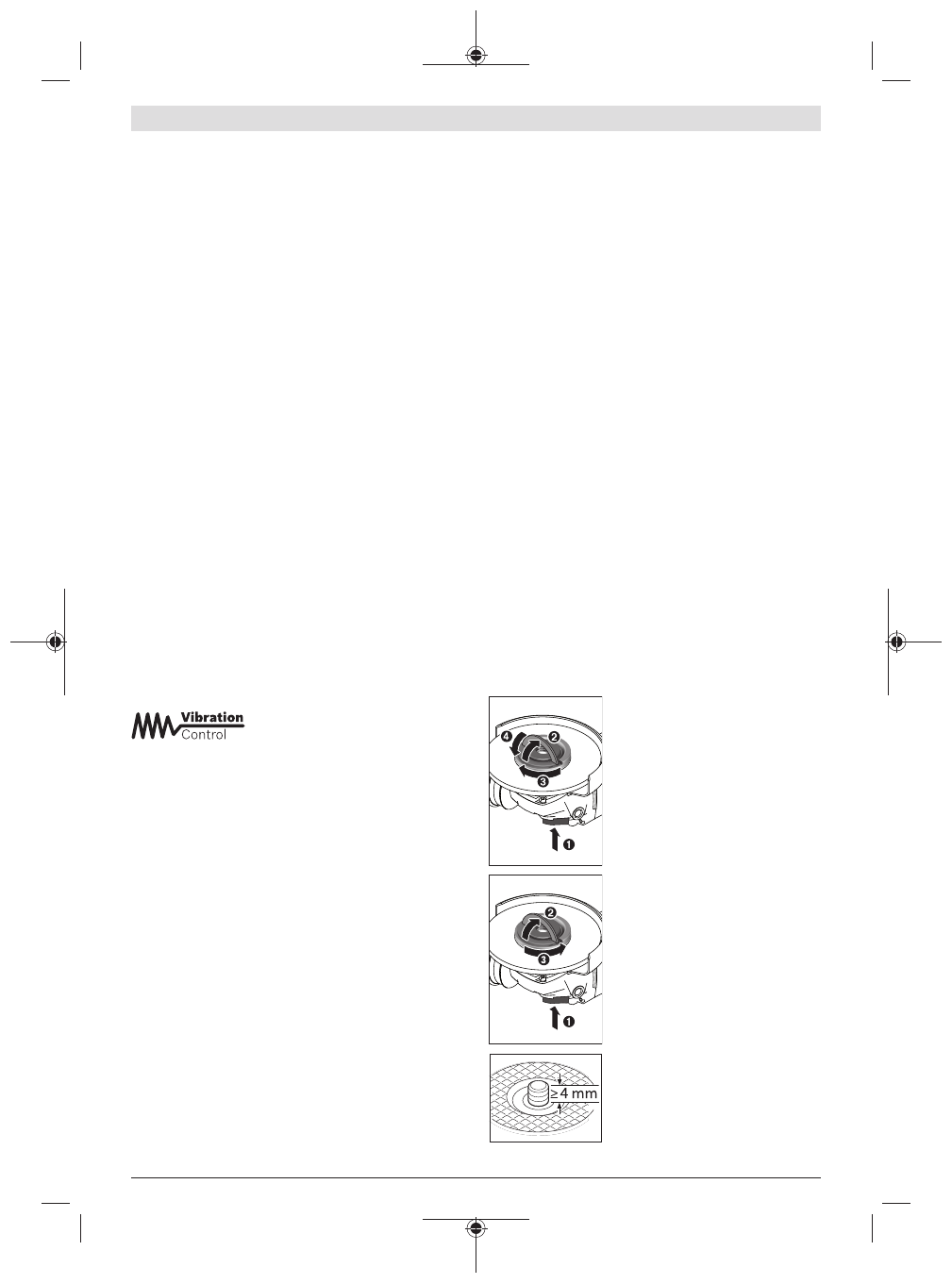

Druk op de asblokkeerknop

(3)

 om de

slijpas vast te zetten. Om de
snelspanmoer

(25)

 vast te draaien,

klapt u de beugel van de snelspan-
moer omhoog en draait u de snelspan-
moer stevig naar rechts. Klap daarna
de beugel voor het vastzetten van de
snelspanmoer omlaag.

Vastdraaien

bij de schijfrand is niet voldoende.

Een correct bevestigde, onbeschadig-
de snelspanmoer

(25)

 kunt u met de

hand losdraaien. Klap hiervoor de
beugel van de snelspanmoer omhoog
en draai de snelspanmoer stevig naar
links. Draai een vastzittende snelspan-
moer nooit met een gereedschap los,
maar gebruik een pensleutel.

Na de montage van de opnameflens en
de (door)slijpschijf moet de vrije
schroefdraadlengte van de slijpas

mi-

nimaal 4 mm

 bedragen.
