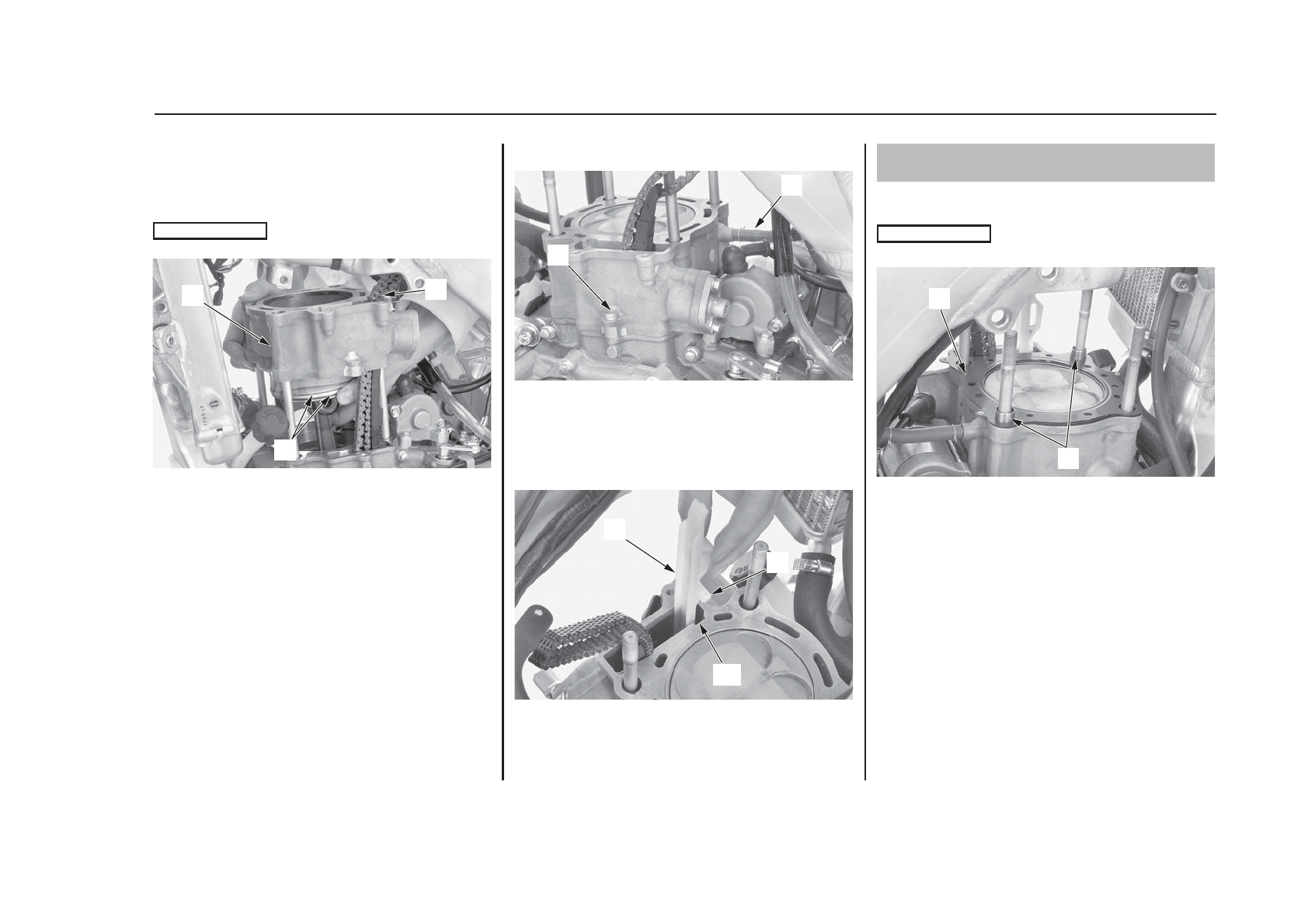

6. Нанесите чистое моторное масло на зеркало цилиндра,

внешнюю поверхность поршня и поршневые кольца.
Пропустите приводную цепь (3) распределительного вала
через головку (4) цилиндра.
Сжимая поршневые кольца (5) рукой, установите цилиндр
поверх поршневых колец.

Старайтесь не повредить поршневые кольца и зеркало цилиндра.

(3) цепь распредвала

(5) поршневые кольца

(4) цилиндр

7. Временно установите болт (6) цилиндра и подсоедините

вентиляционную трубку (7) к цилиндру.

(6) болт цилиндра
(7) вентиляционная трубка

8. Установите направляющую (6) цепи распредвала (8).

Установите штифты (9) направляющей распредвала в пазы
цилиндра (10).
Вдавливайте направляющую цепи распределительного вала до
ее впрессовки в отверстие на картере.

(8) направляющая цепи распредвала
(9) штифты направляющей цепи распредвала
(10) пазы цилиндра

1. Установите на место установочные шпильки (1) и новую

прокладку головки цилиндра (2).

Исключите падение установочных шпилек в картер двигателя.

(1) установочные шпильки
(2) прокладка головки цилиндра

(продолжение на следующей странице)

Обслуживание мотоцикла Honda

Поршень/Поршневые кольца/Поршневой палец

Установка головки цилиндра

(4)

(3)

(5)
