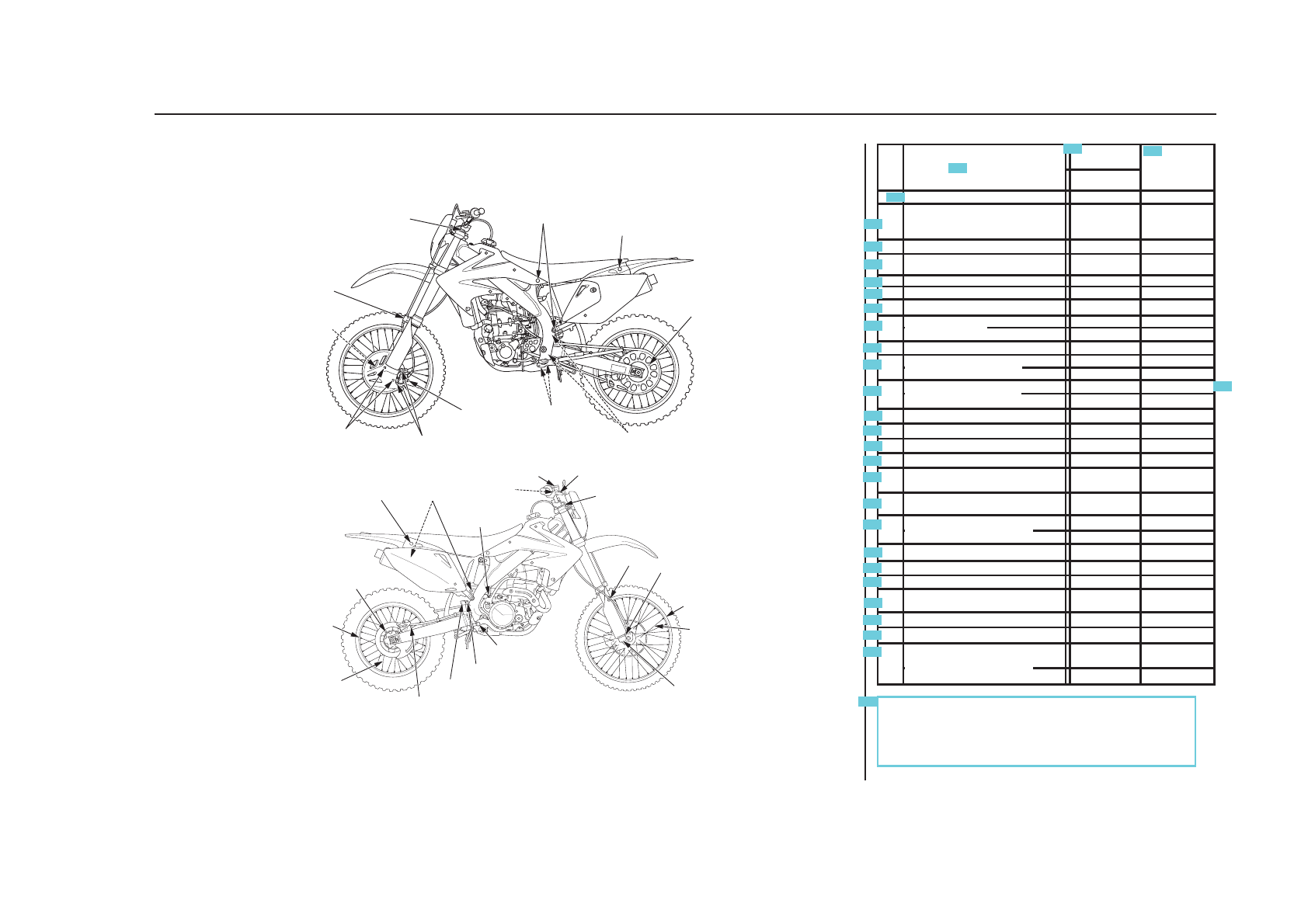

HONDA CRF450X 2006 - Инструкция по эксплуатации - Страница 163

157

Информация технического характера

Моменты затяжки

Рама

(46)

(27)

(36)

(26)

(25)

(47)

(33)

(42)

(43)

(32)

(39)

(41)

(44)

(24)

(40)

(43)

(28)

(31)

(30)

(25)

(45)

(25)

(29)

(34) (35)

(30)

(31)

(37)

(38)

(25)

(46)

Пункт

Крутящий

момент

Заметки

Нм

Рама

24

Крепежные болты кронштейна
главного цилиндра переднего
тормозного контура

9,9

25

Болты тормозного шланга

34

26

Крепежные болты тормозного
суппорта

30

ПРИМЕЧАНИЕ 4

27

Гайки диска переднего тормоза

16

ПРИМЕЧАНИЕ 2

28

Гайки диска заднего тормоза

16

ПРИМЕЧАНИЕ 2

29

Болт шарнира педали тормоза

36

30

Спицы                         (переднее колесо)

3,68

(заднее колесо)

3,7

31

Замки обода

12

32

Болты подрамника                  (верхние)

30

(нижние)

49

33

Ролик приводной цепи           (верхний)

12

ПРИМЕЧАНИЕ 3

(нижний)

12

ПРИМЕЧАНИЕ 2

34

Центральный болт вилки

69

35

Центральная контргайка вилки

22

36

Болты кожуха диска

13

37

Болты грязевых щитков вилки

7

ПРИМЕЧАНИЕ 4

38

Винты направляющей троса указателя
пробега за поездку

0,7

39

Болты направляющей шланга
переднего тормоза

5,2

40

Крепежные болты глушителя     (верх)

26

(низ)

26

41

Болт хомута глушителя

21

42

Гайки ведомой звездочки

32

ПРИМЕЧАНИЕ 2

43

Болты седла

26

44

Винты крышки бачка переднего
тормоза

1

45

Болты крышки бачка заднего тормоза

1

46

Винт стравливания давления вилки

1,2

47

Крепежные болты кронштейна
левой подножки

(верх)

55

(низ)

30

ПРИМЕЧАНИЯ: 1. Нанесите смазку на резьбу и поверхность

фланца.

2. U%образная гайка.
3. Болт SH.
4. Нанесите на резьбу болтов герметик.
