156

Информация технического характера

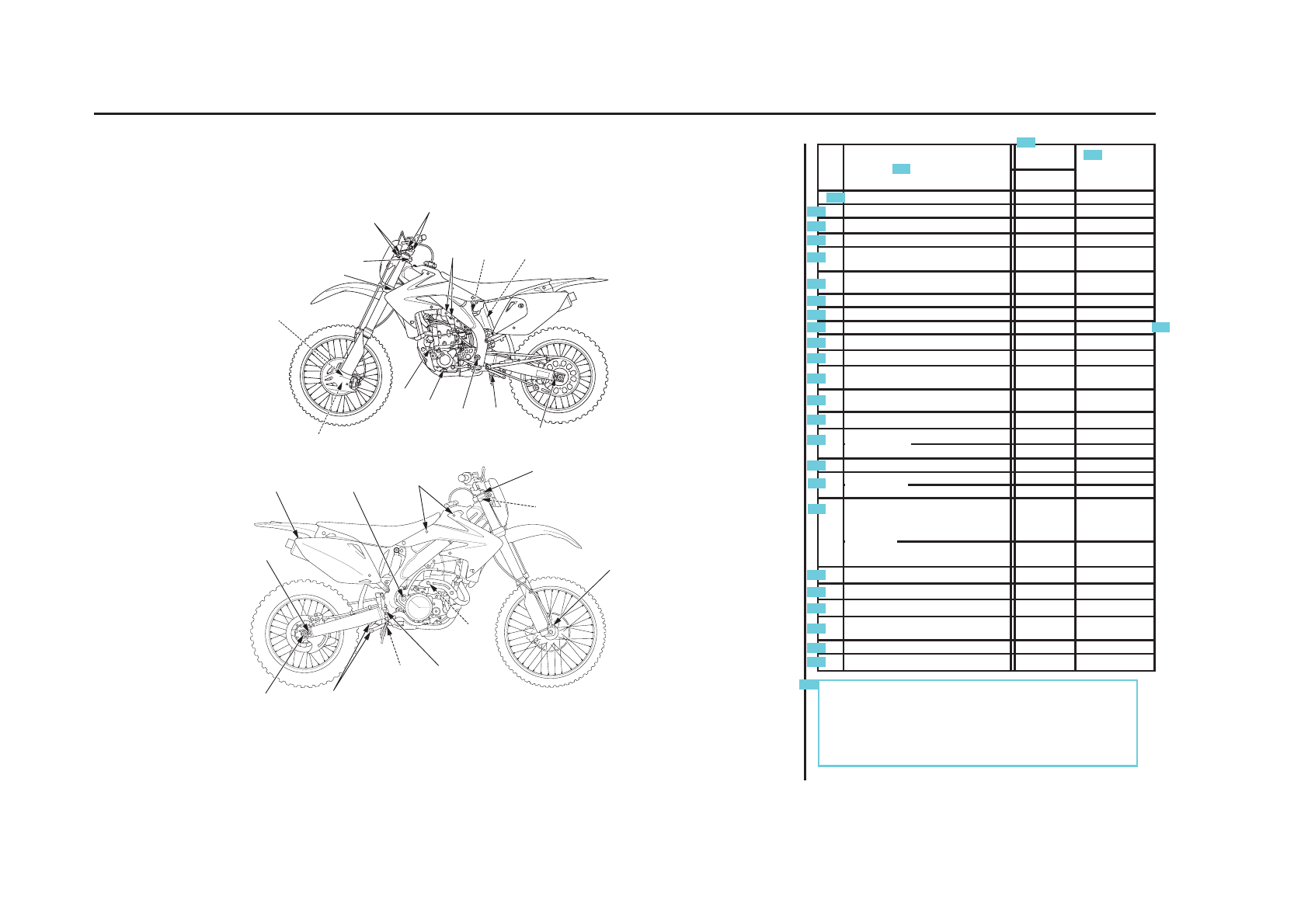

Моменты затяжки

Рама

(2)

(1)

(3)

(7)

(6)

(13)

(10)

(15)

(14)

(9)

(19)

(14)

(11)

(4)

(20)

(21)

(9)

(8)

(17)

(18)

(12)

(7)

(5)

(16)

(22)

(23)

Пункт

Крутящий

момент

Заметки

Нм

РАМА

1

Гайка рулевого стержня

108

2

Стяжные болты верхнего мостика вилки

22

3

Стяжные болты нижнего мостика вилки

20

4

Крепежные болты верхнего держателя
руль

22

5

Крепежные гайки нижнего держателя
руля

44

6

Гайка передней оси

88

7

Стяжные болты передней оси

20

8

Гайка задней оси

128

ПРИМЕЧАНИЕ 2

9

Контргайки регулятора приводной цепи

27

ПРИМЕЧАНИЕ 3

10

Нижняя крепежная гайка двигателя

54

11

Болты пластины верхней опоры
двигателя

26

12

Гайка верхней опоры
двигателядвигателя

54

13

Передняя крепежная гайка двигателя

54

14

Амортизатор        (верхняя)

44

ПРИМЕЧАНИЕ 2

(нижняя)

44

ПРИМЕЧАНИЕ 2

15

Гайка шарнира качающегося рычага

88

ПРИМЕЧАНИЕ 2

16

Вилка                    (демпфер вилки)

34

(наконечник вилки)

30

17

Гайки соединений заднего
амортизатора

(со стороны качающегося
рычага)

53

ПРИМЕЧАНИЕ 1, 2

(со стороны звена
амортизатора)

53

ПРИМЕЧАНИЕ 1, 2

18

Гайки рычагов заднего амортизатора

53

ПРИМЕЧАНИЕ 1, 2

19

Контргайка пружины амортизатора

44

20

Болт рычага кикстартера

38

21

Крепежные болты кожуха

(верх)

5

22

Крепежные болты пламегасителя

12

23

Контргайка регулятора педали тормоза

5,9

ПРИМЕЧАНИЯ: 1. Нанесите смазку на резьбу и поверхность

фланца.

2. U%образная гайка.
3. Гайка UBS.
4. Болт SH.
5. Нанесите на резьбу болтов герметик.
