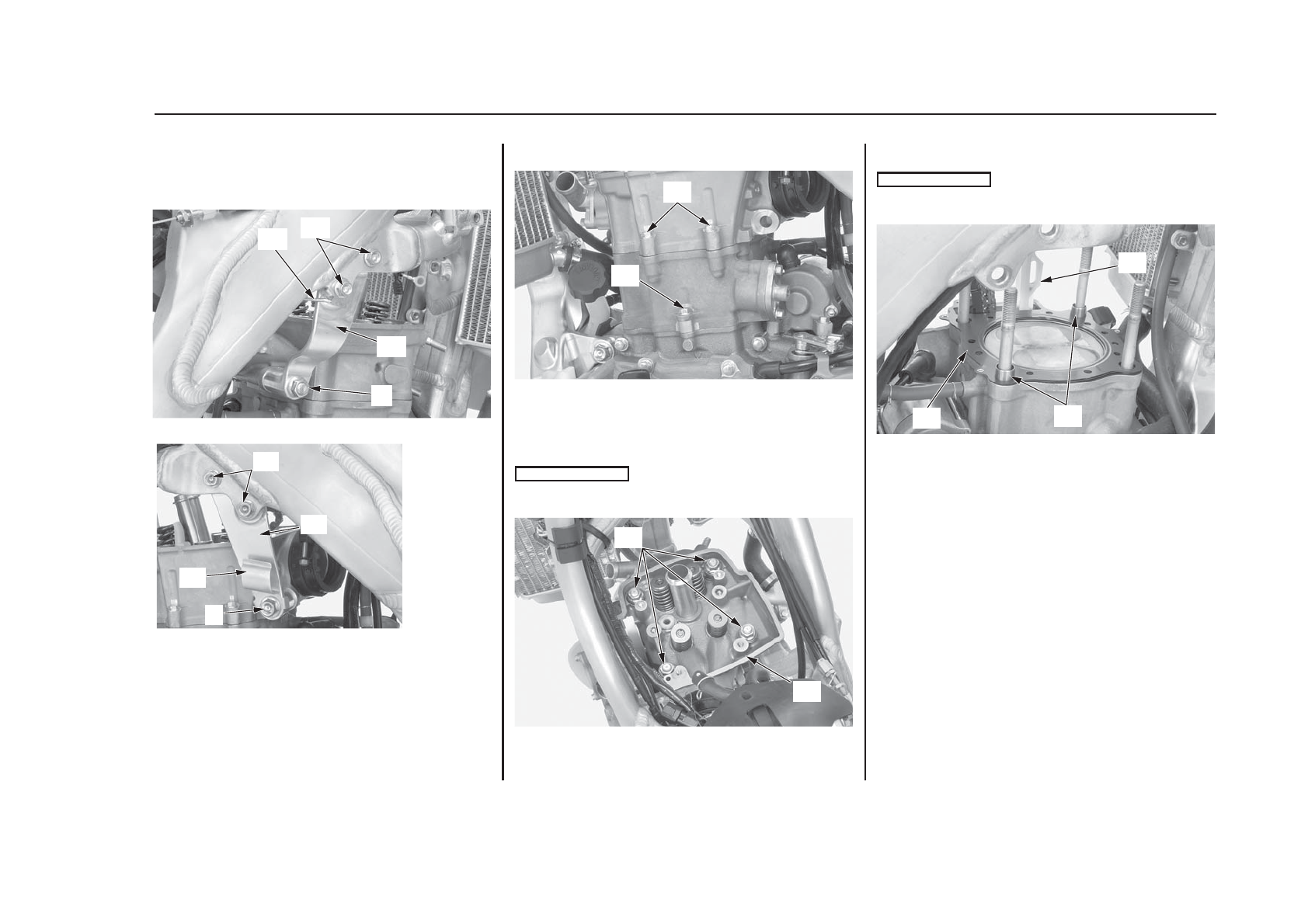

13. Снимите гайку (8) и болты (9) опоры двигателя и

направляющую топливопровода (10). Снимите болты пластины
опоры двигателя (6), стойку троса сцепления (12), левую
пластину опоры двигателя (13) и правую пластину опоры
двигателя (14).

(8) гайка опоры двигателя
(9) болт опоры двигателя
(10) направляющая топливопровода
(11) болты пластины опоры двигателя
(12) стойка троса сцепления
(13) левая пластина опоры двигателя
(14) правая пластина опоры двигателя

14. Снимите болты головки цилиндра (15).
15. Ослабьте болт цилиндра (16).

(15) болты головки цилиндра
(16) болт цилиндра

16. Ослабьте гайки головки цилиндра (17) за два%три приема

перекрестным образом. Открутите гайки и их шайбы головки
цилиндра и снимите головку цилиндра (18).

Исключите падение шайб и гаек головки цилиндра в картер
двигателя.

(17) гайки головки цилиндра и их шайбы
(18) головка цилиндра

17. Снимите установочные шпильки (19), прокладку головки

цилиндра (20) и направляющую цепи распредвала (21).

Исключите падение установочных шпилек и цепи распредвала в
картер двигателя.

(19) установочные шпильки
(20) прокладка головки цилиндра
(21) направляющая цепи распредвала

77

Обслуживание мотоцикла Honda

Поршень/Поршневые кольца/Поршневой палец

(12)

(11)

(14)

(8)

(11)

(13)

(10)

(9)

(15)

(16)

(17)

(18)

ПРИМЕЧАНИЕ

(21)

(20)

(19)

ПРИМЕЧАНИЕ
