Установка ведомых и ведущих дисков - HONDA CRF450X 2006 - Инструкция по эксплуатации - Страница 65

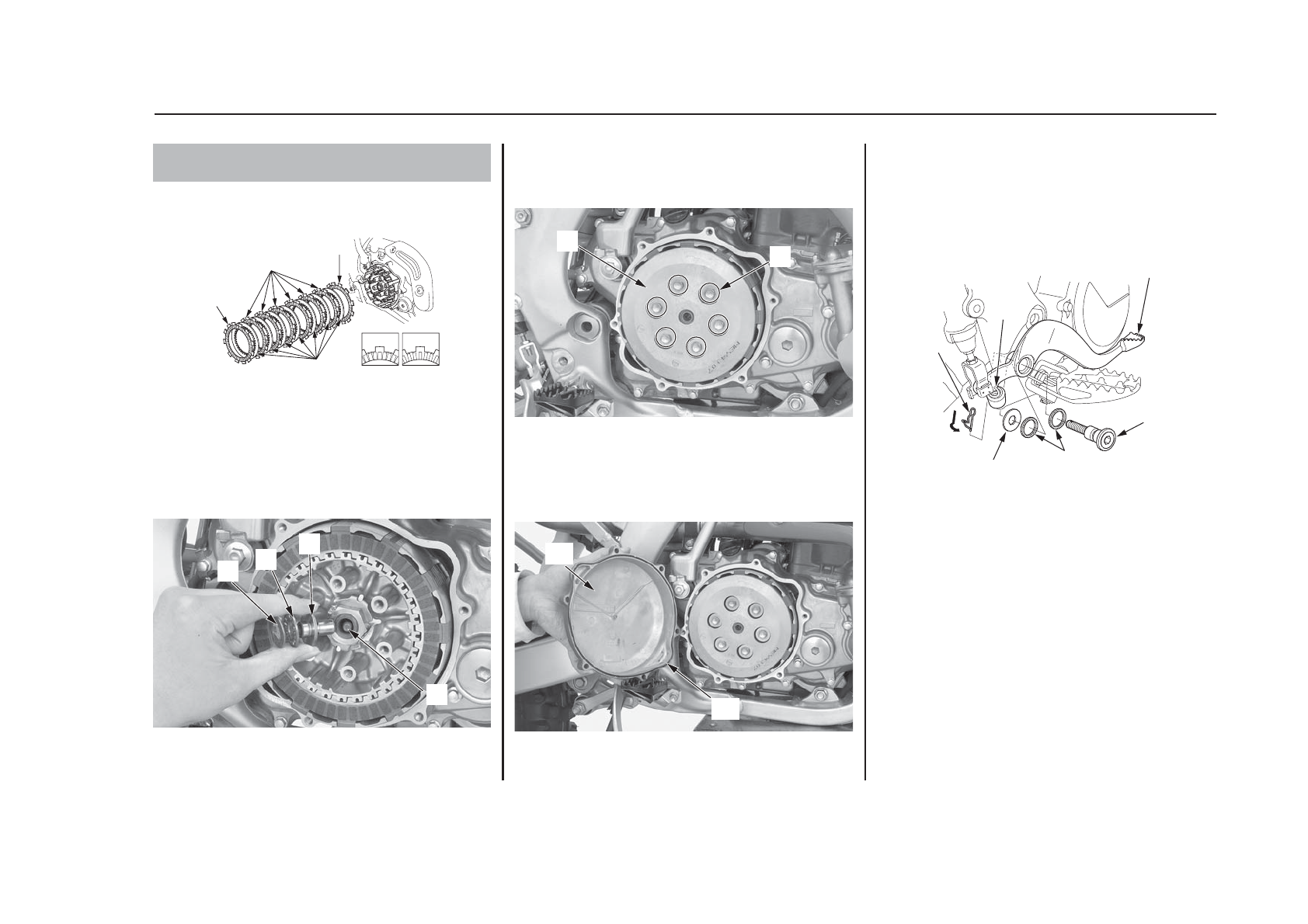

1. Нанесите на ведомые диски А (1) и В (2) и ведущие (3) диски

чистое трансмиссионное масло.

2. Начиная и заканчивая двумя ведомыми дисками А, поочередно

установите шесть ведомых дисков В и семь ведущих дисков.

(1) ведомый диск А
(2) ведомый диск В
(3) ведущие диски

3. Нанесите смазку на рычаг выключения сцепления (4).
4. Установите рычаг выключения сцепления на вторичный вал

коробки передач.

5. Нанесите трансмиссионное масло на игольчатый подшипник

(5) и шайбу (6). Установите их на механизм выключения
сцепления (7).

6. Установите на место механизм выключения сцепления на

рычаг.

(4) рычаг механизма выключения сцепления
(5) игольчатый подшипник
(6) шайба
(7) механизм выключения сцепления

7. Установите на место нажимной диск (8).
8. Установите на место шесть пружин сцепления и болты (9).
9. Затяните болты перекрестным образом в два%три приема

рекомендованным моментом:

12 Нм

(8) нажимной диск сцепления
(9) болты пружин сцепления/пружины

10. Установите новое уплотнительное кольцо (10) в канавку кожуха

сцепления (11).

11. Установите на место кожух сцепления, затянув шесть болтов

кожуха сцепления рекомендованным моментом:

10 Нм

(10) уплотнительное кольцо
(11) кожух сцепления

12. Нанесите тонкий слой белой литиевой смазки Honda или

аналогичного средства на сальники (12), шарнир педали
заднего тормоза (13) и болт шарнира (14).

13. Установите на место сальники, шайбу (16) и болт шарнира.

Затяните болт рекомендованным моментом:

36 Нм

Установите на место возвратную пружину педали тормоза (15),
если она снималась.

14. Вставьте палец (17).

(12) пыльники
(13) педаль заднего тормоза
(14) болт шарнира
(15) возвратная пружина педали тормоза
(16) шайба
(17) палец

15. Залейте в картер трансмиссионное масло (стр. 47).
