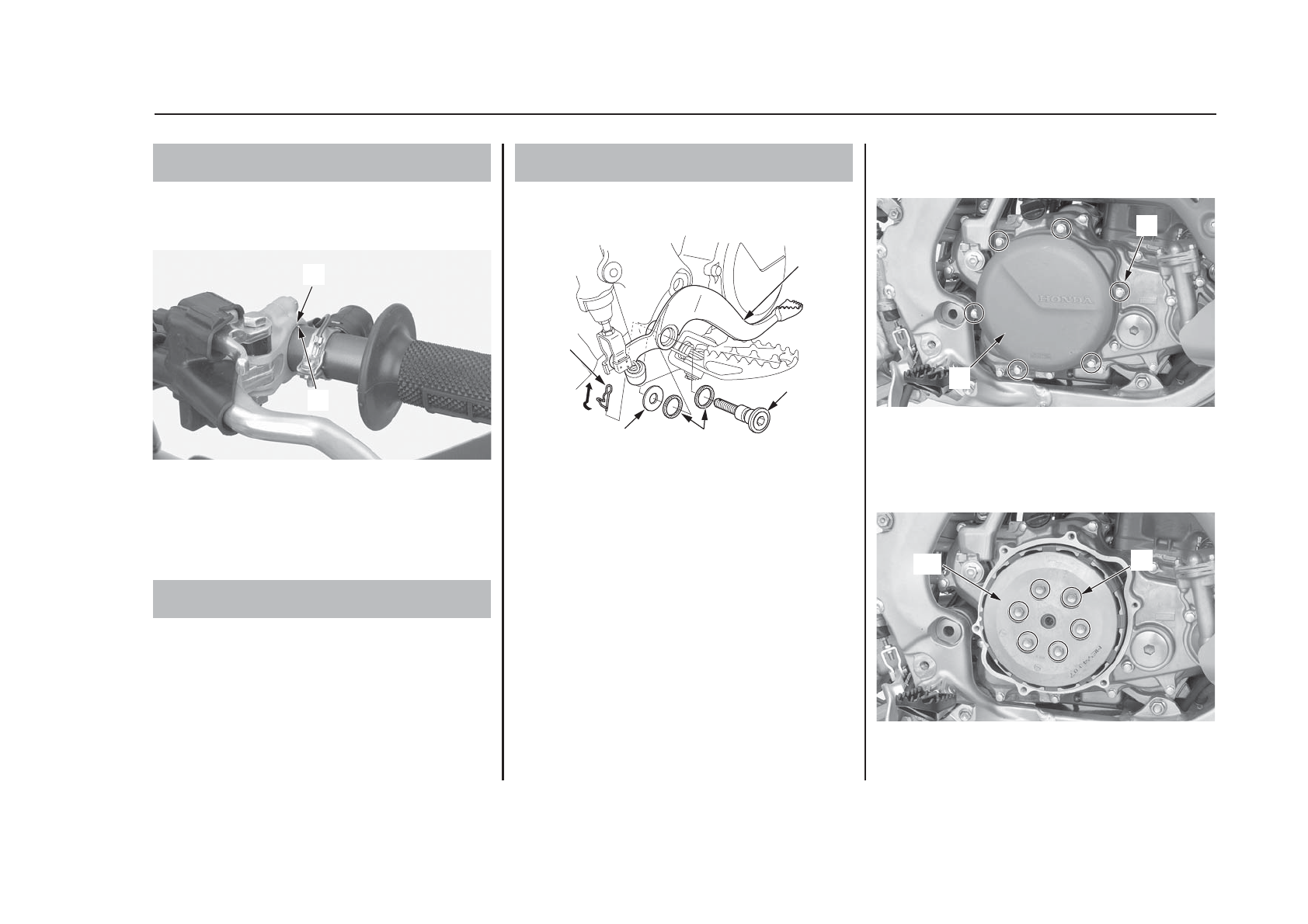

Убедитесь в том, что узел сцепления расположен правильно
(торец держателя (1) совмещен с установочной меткой (2) на
рукоятке руля), а крепежные болты надлежащим образом
затянуты.

(1) торец держателя
(2) установочная метка

•

Осмотрите трос сцепления на предмет отсутствия
повреждений и признаков износа. При необходимости
замените.

•

Смазывайте трос смазкой для тросов, имеющейся в торговой
сети, чтобы не допустить его преждевременного износа или
коррозии.

1. Убедитесь в плавности работы рычага сцепления. При

необходимости смажьте ось вращения рычага сцепления или
его трос.

2. Проверьте трос сцепления на наличие износа, перегибов и

повреждений.

1. Слейте трансмиссионное масло (стр. 47).
2. Снимите педаль тормоза (1), сняв палец (2), болт шарнира (3),

шайбу (4) и пыльники (5).

(1) педаль тормоза
(2) палец
(3) болт шарнира
(4) шайба
(5) пыльники

3. Снимите шесть болтов кожуха сцепления (6), кожух сцепления

(7) и уплотнительное кольцо.
Проверьте состояние уплотнительного кольца, при
необходимости замените.

(6) болты кожуха сцепления

(7) кожух сцепления

4. Ослабление болтов пружин сцепления производится

перекрестным образом, в два%три приема. Установите на
место шесть болтов пружин сцепления и пружины сцепления
(9).

5. Снимите нажимной диск (10).

(9) болты пружин сцепления/пружины сцепления
(10) нажимной диск сцепления

(продолжение на следующей странице)

57

Обслуживание мотоцикла Honda

Система сцепления

Иные виды осмотра и смазка

Демонтаж кожуха/ведомых и ведущих дисков сцепления

Управление сцеплением

(2)

(1)

(2)

(4)

(5)

(3)

(1)

(6)

(7)

(9)

(10)
