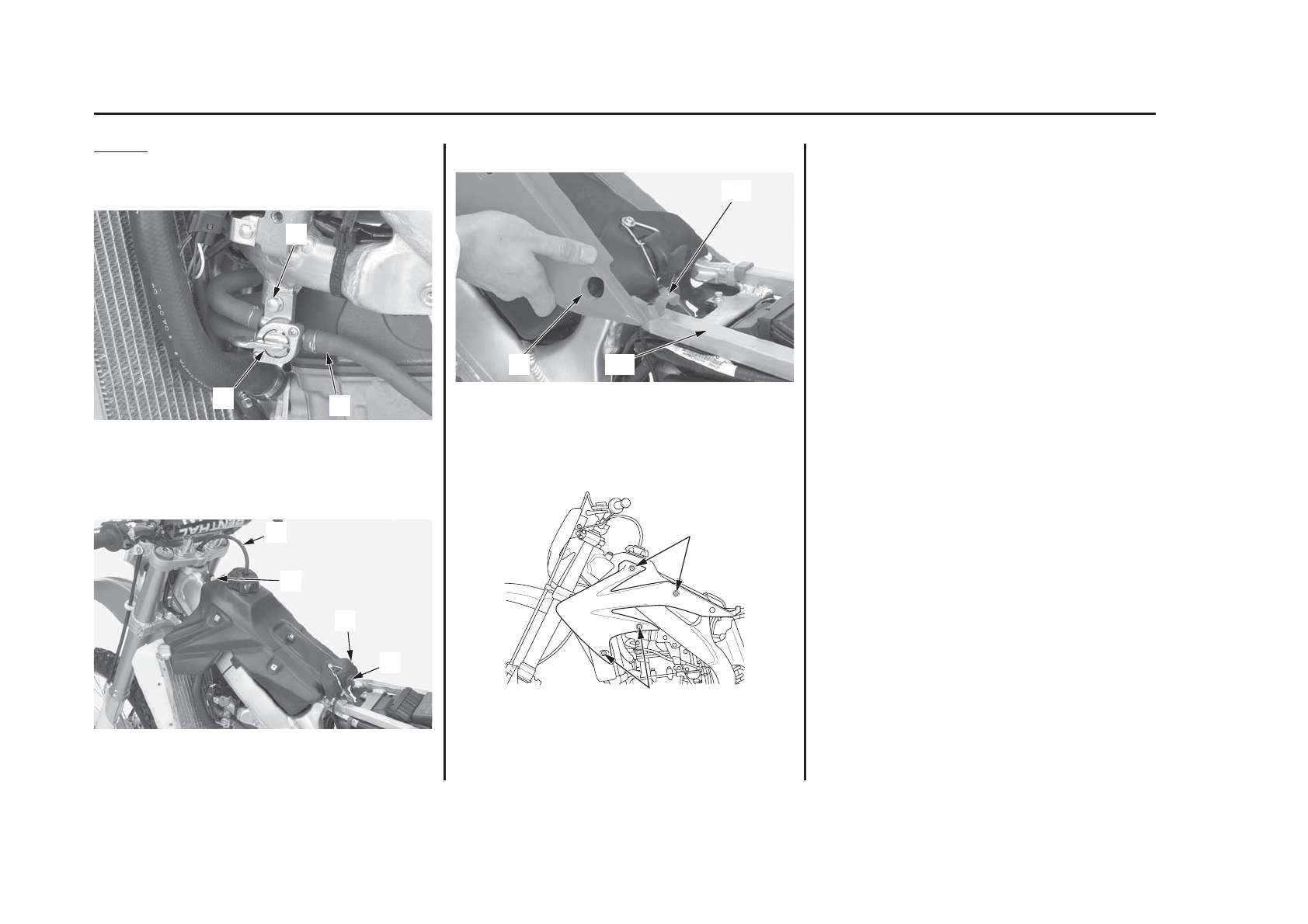

Установка:
1. Установите топливный бак на раму.
2. Установите на место топливный кран (1) и затяните болт

топливного крана (2).

3. Подсоедините топливопровод (3) к топливному крану (9).

(1) топливный кран

(3) топливопровод

(2) болт

4. Установите на место и затяните болт (4) топливного бака.
5. Подсоедините уплотнение кожуха воздухоочистителя (5).
6. Установите на место ремень топливного бака (6).
7. Установите вентиляционную трубку (7) в осевую гайку руля.

(4) болт/манжета топливного бака         (6) ремень топливного бака
(5) уплотнение кожуха

(7) вентиляционная трубка

воздухоочистителя

8. Установите на место кожух (8), совместив его фиксатор (11) с

подрамником (12).

(8) кожух
(11) фиксатор
(12) подрамник

9. Установите на место болты (9) обтекателя В и болты/манжеты

обтекателя А (10).

10. Затяните болты обтекателя В рекомендованным моментом:

5 Нм

(9) болты обтекателя В
(10) болты/манжеты обтекателя А

11. Установите на место седло (см. стр. 36).

38

Обслуживание мотоцикла Honda

Демонтаж топливного бака

(1)

(3)

(2)

(7)

(4)

(5)

(6)

(12)

(8)

(11)

(9)

(10)
