Гоночные настройки мотоцикла
Полезные советы по регулировке и настройке карбюратора

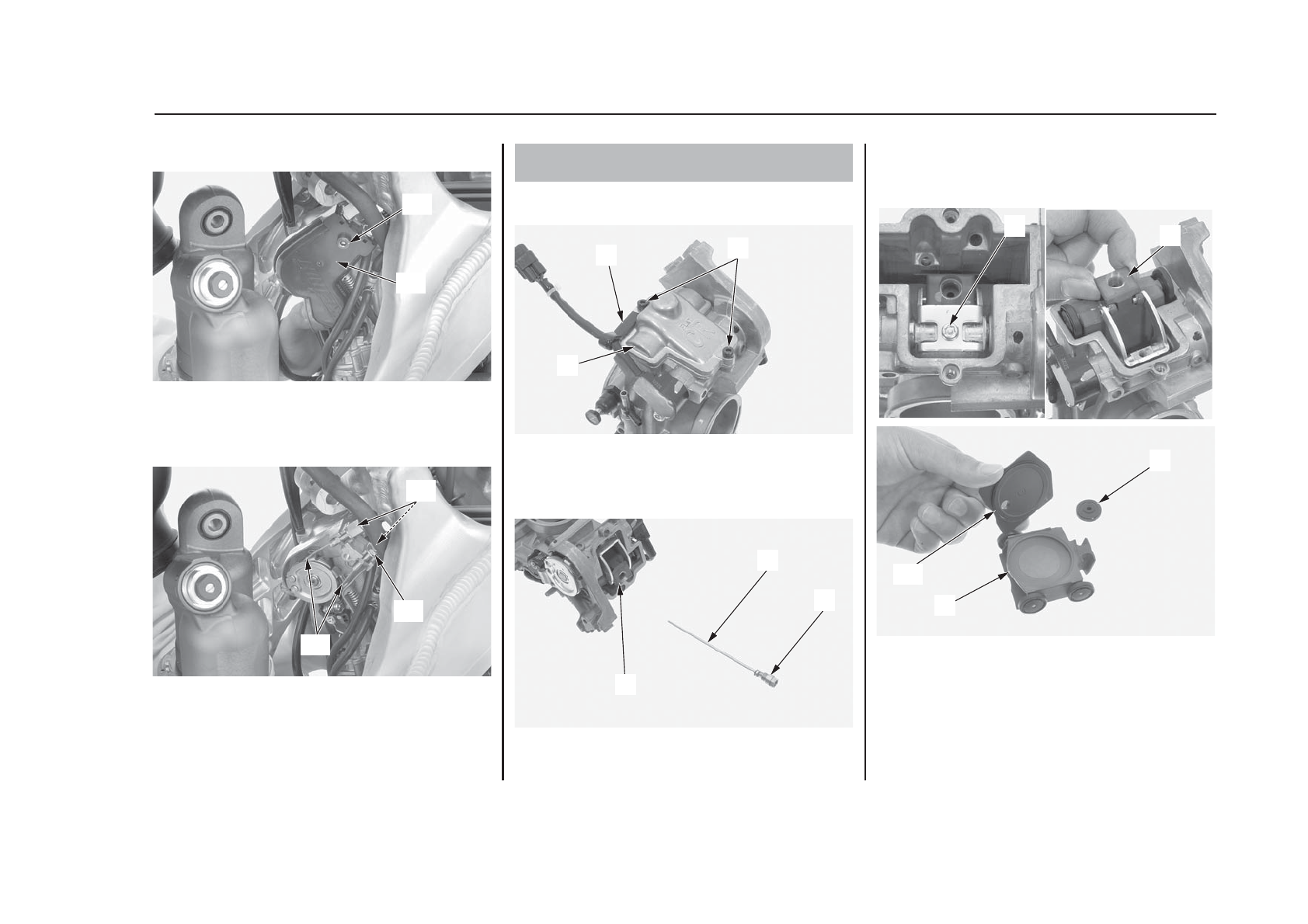

11. Снимите болт цилиндра дроссельной заслонки (10) и крышку
цилиндра дроссельной заслонки (11).
(10) болт крышки цилиндра дроссельной заслонки
(11) крышка цилиндра дроссельной заслонки
12. Снимите тросы привода дроссельной заслонки (10), ослабив
контргайку троса акселератора (13) и регулировочные гайки
(12).
(12) тросы дроссельной заслонки
(13) контргайка троса акселератора
(14) регулировочные гайки
1. Вытяните вверх хомут троса (1) и снимите верхние болты (2)
карбюратора. Затем снимите верхнюю часть карбюратора (3).
(1) хомут троса
(6) верхние болты карбюратора
(6) верхняя часть карбюратора
2. Снимите с дроссельной заслонки иглу распылителя (5) и
держатель иглы распылителя (4).
(4) держатель иглы распылителя
(5) игла клапана
(6) дроссельная заслонка
3. Снимите винт (7) рычага звездообразным ключом.
При обратной установке данного винта на его резьбу
необходимо нанести герметик.
4. Снимите дроссельную заслонку (8) и ролик дроссельной
заслонки (9) и поплавковый клапан (10).
(7) звездообразный винт рычага
(8) дроссельная заслонка
(9) ролик дроссельной заслонки
(10) поплавковый клапан
(продолжение на следующей странице)
Разборка/сборка карбюратора
(10)
(11)
(14)
(13)
(12)
(1)
(3)
(2)
(6)
(5)
(4)
(8)
(7)
(9)
(10)
(8)
