Ползуны приводной цепи - HONDA CRF450X 2006 - Инструкция по эксплуатации - Страница 104

98

Обслуживание мотоцикла Honda

Приводная цепь

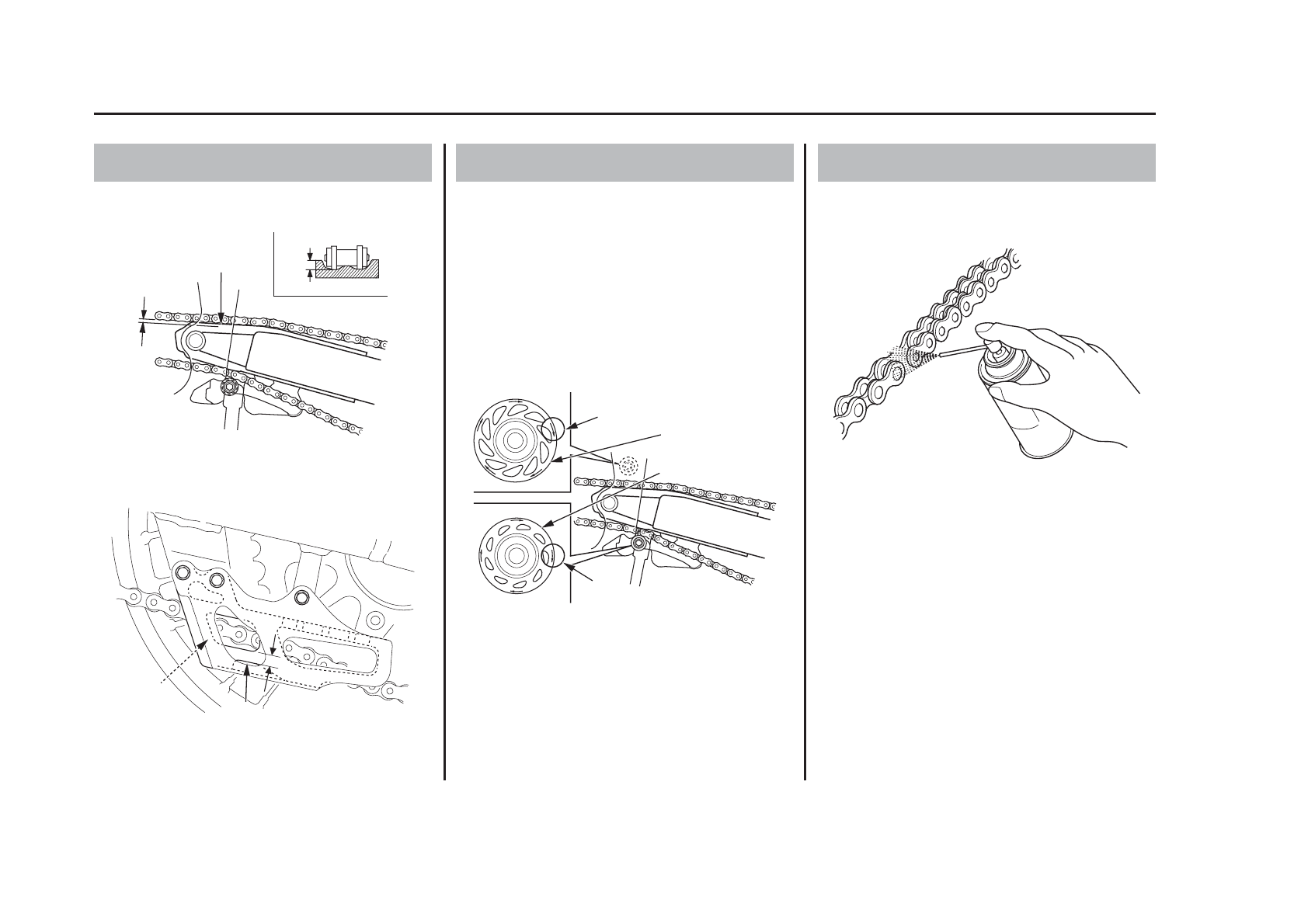

1. Проверьте износ ползуна направляющей (1) приводной цепи.

Если износ превышает 5 мм, ползун подлежит замене.

(1) ползун направляющей приводной цепи

2. Проверьте износ ползуна направляющей (2) приводной цепи.

Направляющая приводной цепи подлежит замене, если ее
рабочая поверхность достигла выреза (3).

(2) ползун направляющей приводной цепи
(3) линия предельного износа

1. Измерьте диаметр роликов приводной цепи. Изношенные до

минимально допустимого предела ролики подлежат замене.
Минимально допустимый предел:

ВЕРХНИЙ РОЛИК:

39 мм

НИЖНИЙ РОЛИК:

35 мм

2. Замена ролика производится следующим образом: Установите

верхний ролик приводной цепи (зеленого цвета) (1) так, чтобы
метка "

→

" была направлена к раме и нижний ролик приводной

цепи (черного цвета) (3) меткой "

→

" наружу. Затяните болт и

гайку ролика приводной цепи рекомендованным моментом:
Болт верхнего ролика:

12 Нм

Гайка нижнего ролика:

12 Нм

(1) верхний ролик приводной цепи
(3) нижний ролик приводной цепи
(2) метка

→

Тщательно смажьте приводную цепь трансмиссионным маслом №
80%90 или специальной смазкой для цепей с кольцевыми
уплотнителями (O%ring). Удалите излишки смазки.

Ползуны приводной цепи

Ролики приводной цепи

Смазка
