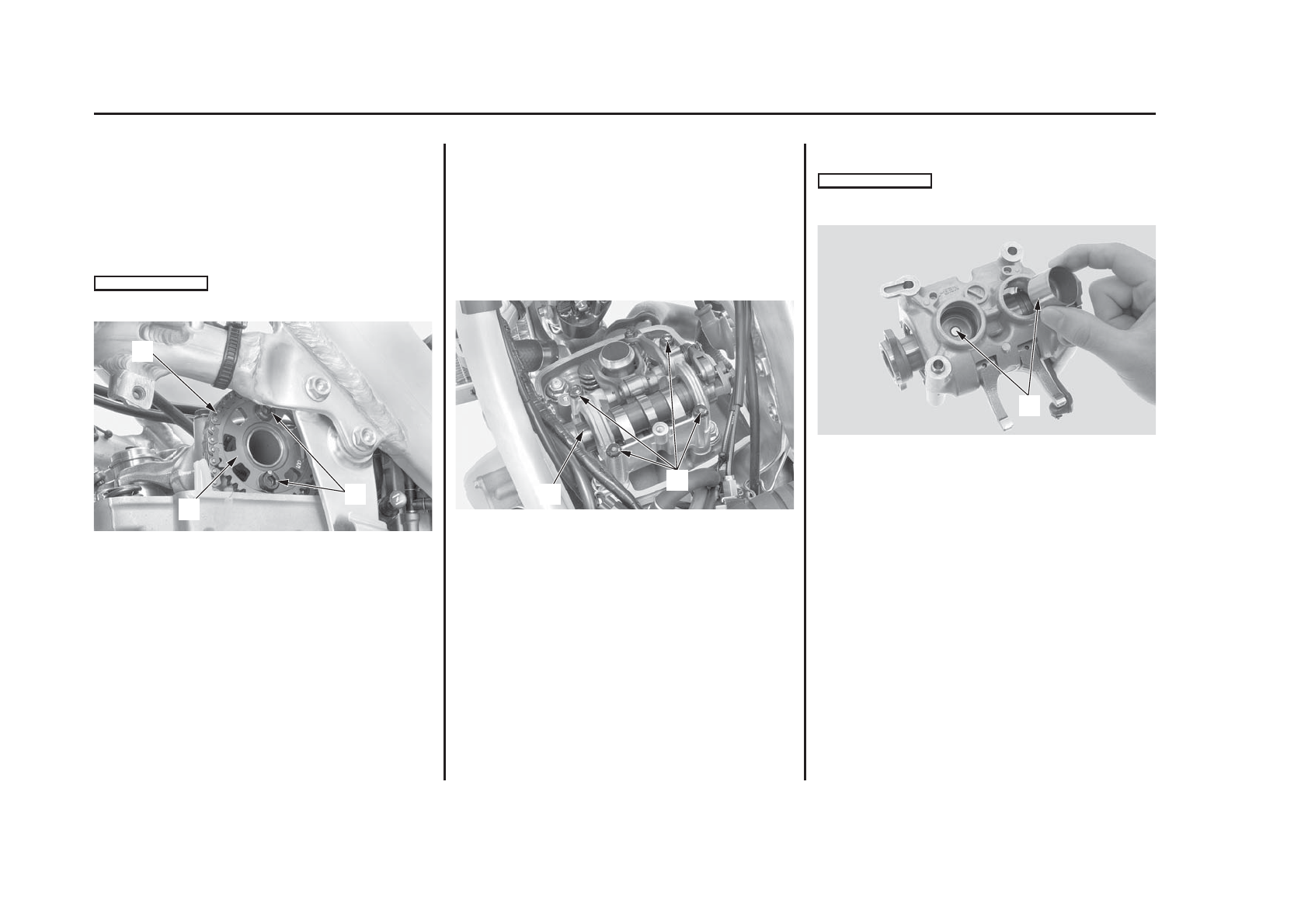

4. Ослабьте болт звездочки распределительного вала (4).

Чтобы снять второй болт звездочки, необходимо повернуть
болт первичной ведущей шестерни коленчатого вала на один
оборот по часовой стрелке. Чтобы снять еще один болт
звездочки, необходимо повернуть болт первичной ведущей
шестерни коленчатого вала еще на один оборот по часовой
стрелке.

5. Снимите звездочку распределительного вала (5). Закрепите

проволокой цепь распредвала, чтобы исключить ее падение в
картер двигателя.

Исключите падение болтов, звездочки и цепи распределитель-
ного вала в картер двигателя.

(4) болты звездочки распределительного вала
(5) звездочка распределительного вала
(6) цепь распредвала

6. Убедитесь в том, что поршень находится в верхней мертвой

точке такта сжатия. Ослабьте болты держателя распредвала
(7) за два%три приема перекрестным образом.

7. Снимите болты держателя распределительного вала и

держатель распредвала в сборе (8).

Толкатель клапана и регулировочная шайба могут прилипнуть к
узлу держателя.

Складывайте толкатели впускных клапанов и регулировочные
шайбы таким образом, чтобы знать, как они были установлены
изначально. Например, размещая впускные и выпускные клапаны
справа или слева.

(7) болты узла держателя распределительного вала
(8) держатель распределительного вала в сборе

8. Снимите толкатели впускных клапанов (9) и регулировочные

шайбы (10).

Исключите падение толкателей клапанов и шайб в картер
двигателя.

(9) толкатели впускных клапанов
(10) регулировочные шайбы

70

Обслуживание мотоцикла Honda

Зазоры клапанов

ПРИМЕЧАНИЕ

(6)

(4)

(5)

(7)

(8)

ПРИМЕЧАНИЕ

(9)
