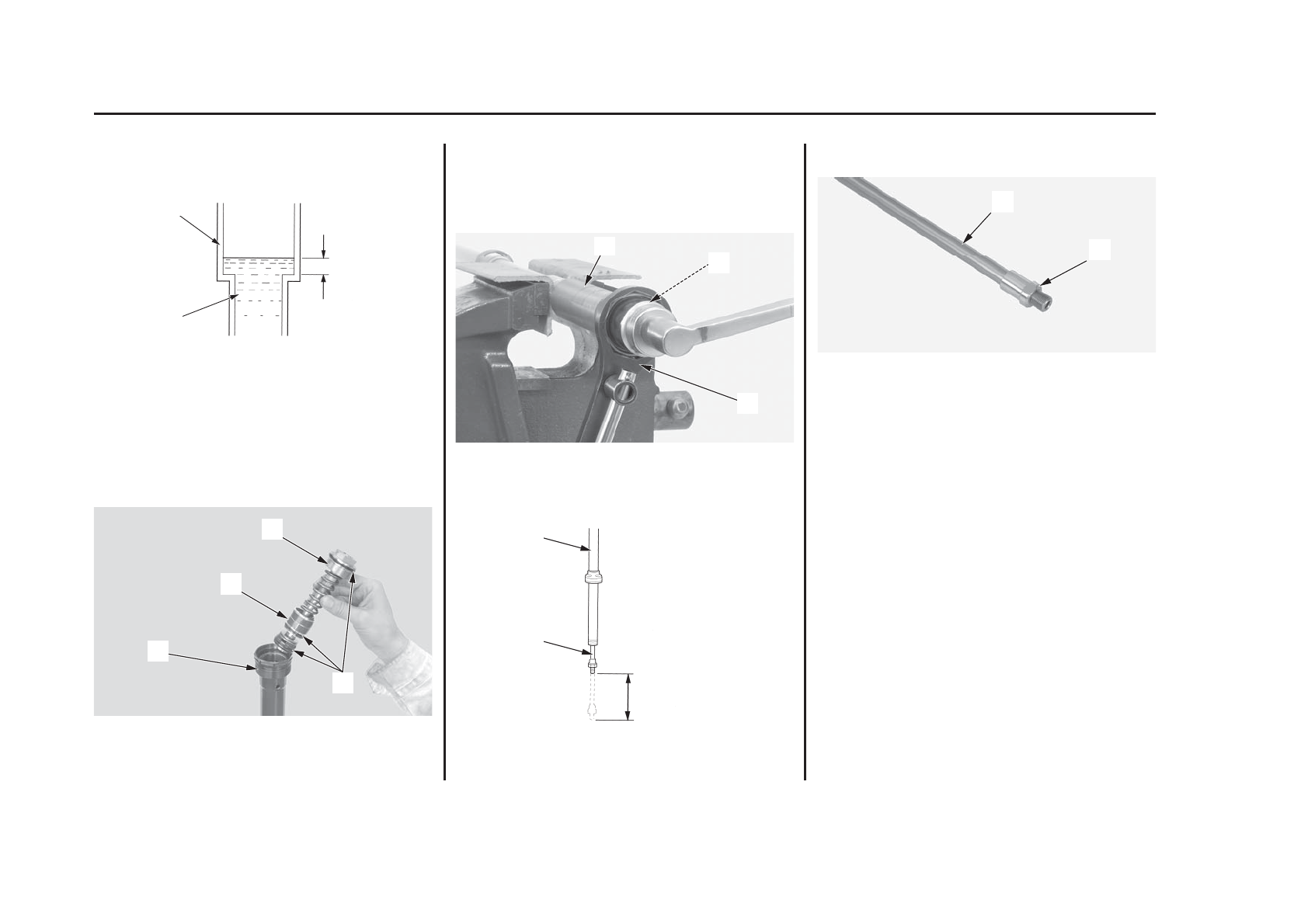

9. Выдвиньте шток поршня демпфера вилки на максимальную

длину. Отрегулируйте уровень амортизационной жидкости в
демпфере вилки как показано на рисунке.

Уровень амортизационной жидкости:

42 % 47 мм

(1) демпфер вилки
(4) амортизационная жидкость

10. Нанесите амортизационную жидкость на втулку (6) и новые

уплотнительные кольца (7) узла наконечника вилки (2).
Выдвиньте шток поршня демпфера вилки на максимальную
длину, удерживая его. Затем установите узел наконечника
вилки на демпфер (1).

Старайтесь не повредить втулку наконечника вилки.

Если узел наконечника устанавливается с трудом, это может
указывать на то, что уровень амортизационной жидкости выше,
чем стандартный. Проверьте уровень амортизационной жидкости.

(1) демпфер вилки
(2) узел наконечника вилки
(6) втулка
(7) уплотнительные кольца

11. Установите демпфер вилки (1) в зажим, используя кусок

дерева или мягкие тиски во избежание повреждений.

12. Затяните узел наконечника вилки (2) рекомендованным

моментом, удерживая с помощью гаечного ключа (3) демпфер
вилки (1).
Момент затяжки узла наконечника вилки:

30 Нм

(1) демпфер вилки
(2) узел наконечника вилки
(3) гаечный ключ

13. Удерживая демпфер вилки (1) в вертикальном положении,

медленно прокачайте шток поршня демпфера вилки (5) до 100
мм несколько раз.

(1) демпфер вилки
(5) шток поршня демпфера вилки

14. Полностью вкрутите контргайку (8) на шток поршня демпфера

(5).

(5) шток поршня демпфера вилки                        (8) контргайка

Убедитесь в том, что опорная поверхность штока поршня
демпфера вилки исправна.
Нанесите амортизационную жидкость на опорную поверхность
штока поршня демпфера вилки.

114

Гоночные настройки мотоцикла

Регулировка передней подвески

42 – 47 мм

(1)

(4)

(1)

(2)

(6)

(7)

(1)

(3)

(2)

(1)

(5)

100 мм

(5)

(8)
