Вертикальное положение подрамника - HONDA CRF450X 2006 - Инструкция по эксплуатации - Страница 45

Ознакомьтесь с правилами техники безопасности

на стр. 25.

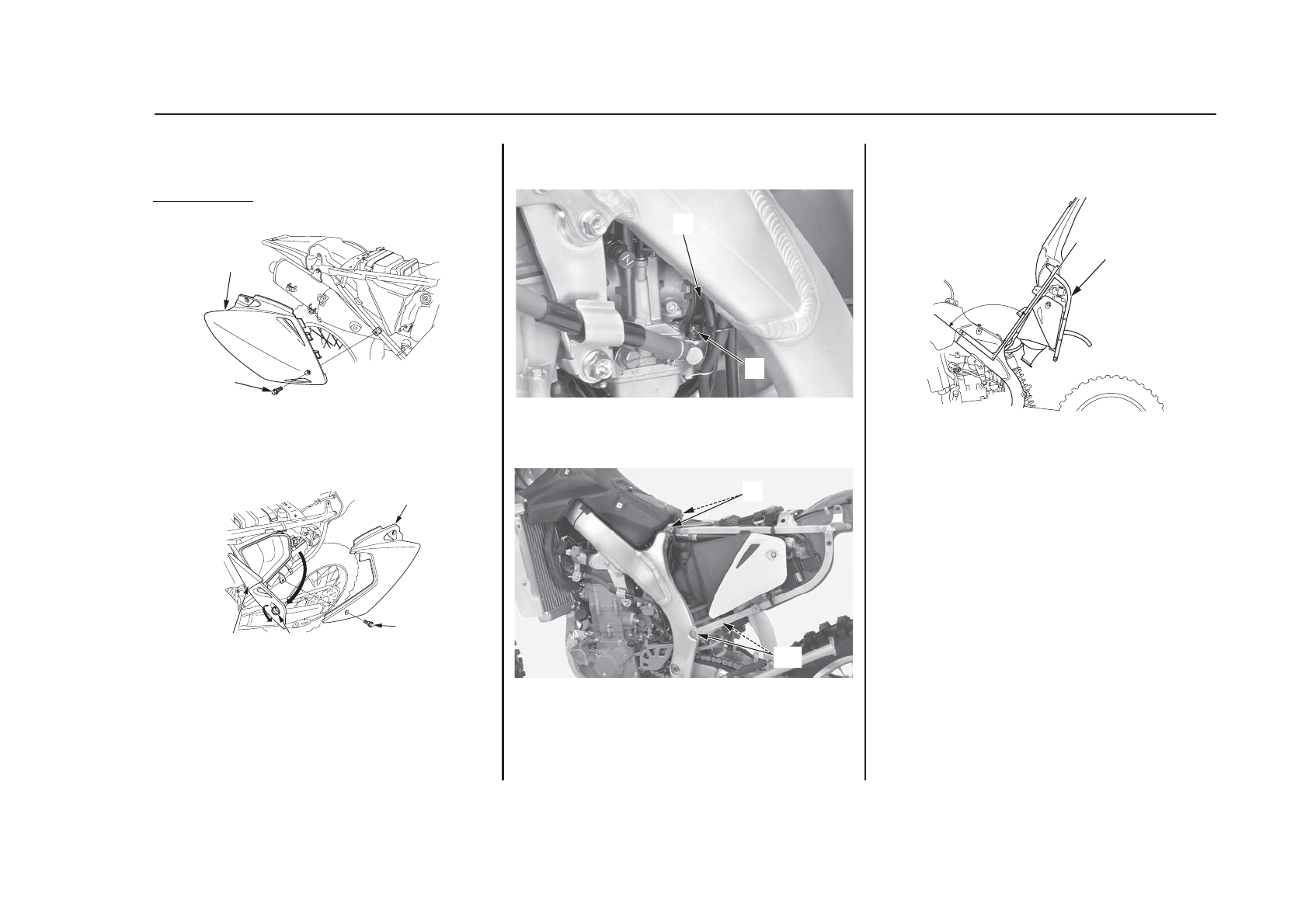

Для проведения обслуживания задней подвески подрамник
должен быть установлен в верхнее положение.

Верхнее положение
1. Снимите заднее седло (см. стр. 36).
2. Снимите болт правого кожуха (1) и правый кожух (2).

(1) болт правого кожуха
(2) правый кожух

3. Откройте крышку кожуха воздухоочистителя (3), повернув

фиксатор быстрого крепления (4) против часовой стрелки и
сняв болт левого кожуха (5) и левый кожух (6).

(3) крышка корпуса воздухоочистителя
(4) фиксатор быстрого крепления
(5) болт левого кожуха
(6) левый кожух

4. Снимите глушитель (стр. 63).
5. Ослабьте винт (7) на хомуте (8) соединительной трубки

воздухоочистителя.

(7) винт
(8) хомут соединительной трубки воздухоочистителя

6. Ослабьте верхние крепежные болты подрамника (9) и снимите

нижние крепежные болты подрамника (10).

(9) верхние крепежные болты подрамника
(10) нижние крепежные болты подрамника

7. Поднимите подрамник (11) как показано на рисунке.

Затяните верхние крепежные болты подрамника
рекомендованным моментом:

30 Нм

(11) подрамник

39

Обслуживание мотоцикла Honda

Вертикальное положение подрамника

(2)

(1)

(10)

(9)

(8)

(7)

90°

(11)

(6)

(5)

(3)

(4)
