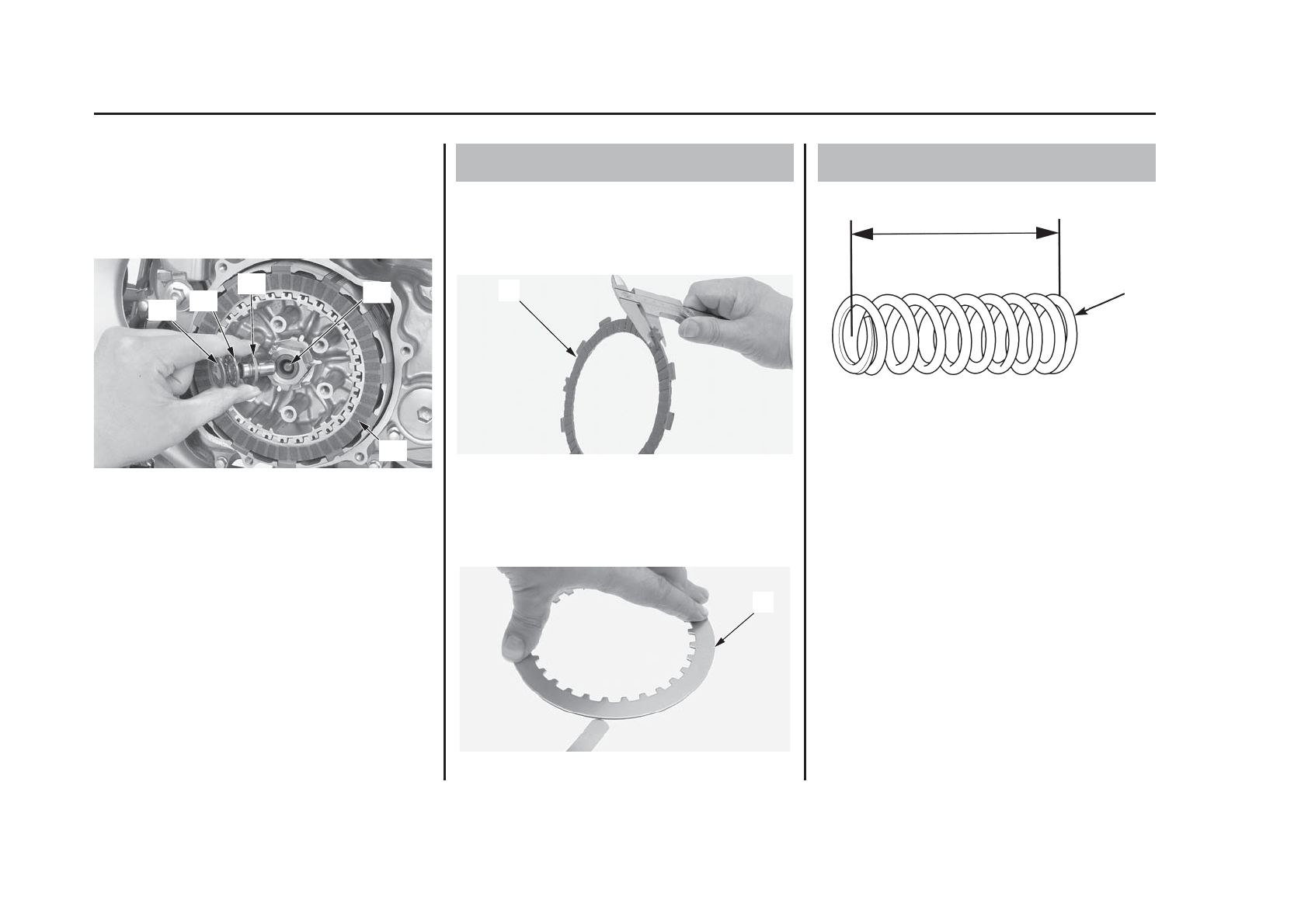

6. Снимите шайбу (11), игольчатый подшипник (12), механизм

выключения сцепления (13) и рычаг выключения сцепления
(14).

7. Снимите восемь ведомых дисков и семь ведущих дисков (15).

Произведите сборку механизма выключения сцепления,
игольчатого подшипника и шайбы. Проверните игольчатый
подшипник пальцем. Игольчатый подшипник должен
вращаться плавно и бесшумно. В противном случае
игольчатый подшипник и шайба подлежат замене.

(11) шайба
(12) игольчатый подшипник
(13) механизм выключения сцепления
(14) рычаг механизма выключения сцепления
(15) ведомые диски/ведущие диски

Проверка ведомых и ведущих дисков
Проверьте ведомые диски (1) на наличие задиров или
признаков температурных изменений цвета.
Измерьте остаточную толщину ведомых дисков.

Минимально допустимый предел:

2,85 мм

Ведомые и ведущие диски заменяются комплектом.

(1) ведомый диск

Убедитесь в отсутствии чрезмерного коробления ведущих дисков
(2) и температурных изменений цвета.
Проверка на коробление производится с помощью плоского щупа.
Измерьте остаточную толщину ведущих дисков.

Минимально допустимый предел:

0,15 мм

Ведомые и ведущие диски заменяются комплектом.

(2) ведущий диск

(1) пружина сцепления
Измерьте длину каждой пружины в свободном состоянии.

Минимально допустимый предел:

43,7 мм

Если длина какой%либо пружины не соответствует штатной либо
какие%либо ведомые диски несут признаки температурных
изменений цвета, пружины подлежат замене комплектом.

58

Обслуживание мотоцикла Honda

Система сцепления

Проверка ведомых и ведущих дисков

Проверка пружины сцепления

(13)

(14)

(15)

(11)

(12)

(1)

(2)

(1)
