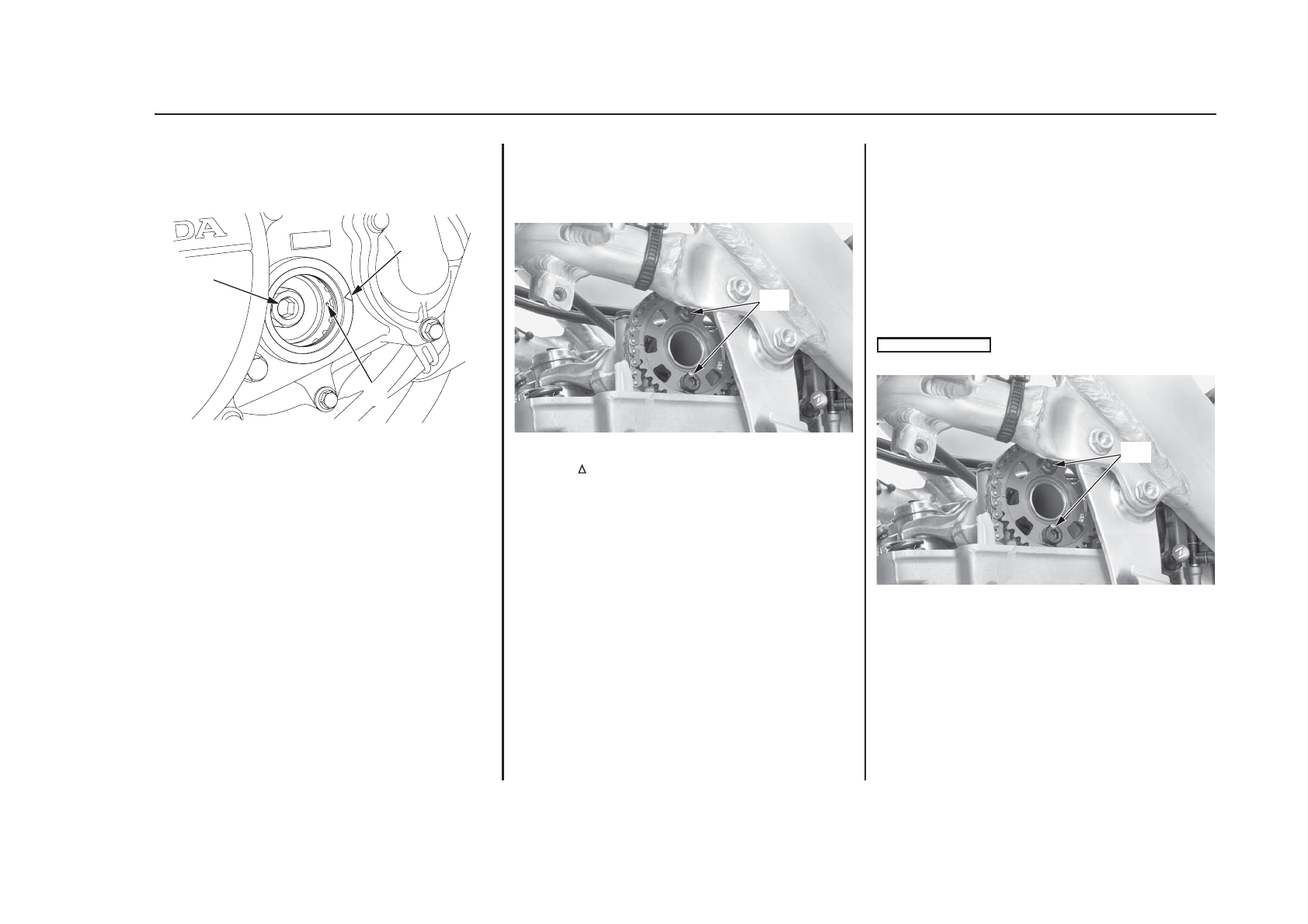

5. Поворотом болта (6) первичной ведущей шестерни

коленчатого вала поверните коленчатый вал по часовой
стрелке до тех пор, пока установочная линия (7) не
совместится с установочной меткой (8). Убедитесь в том, что
поршень находится в верхней мертвой точке такта сжатия.

(6) болт первичной ведущей шестерни
(7) установочная линия
(8) установочная метка

6. Установите звездочку распределительного вала (9) так, чтобы

риска (11) угла опережения зажигания, расположенная на
звездочке распредвала, совместилась с меткой (11) на
держателе распределительного вала. Установите цепь
распределительного вала (12) на звездочку, не проворачивая
звездочку.

(9) звездочка распределительного вала
(10) установочная линия
(11) метка  “        ”
(12) цепь распредвала

7. Произведите чистку резьбы болтов звездочки

распределительного вала и нанесите на нее герметик
(толщина слоя смазки: 6,5 ± 1 мм от торца). Временно
установите болт звездочки распределительного вала (13),
совместив отверстия болтов на звездочке и распределитель%
ном вале.
Чтобы установить на место следующий болт звездочки,
необходимо повернуть болт (13) первичной ведущей шестерни
коленчатого вала на один оборот по часовой стрелке. Затем
затяните болт звездочки рекомендованным моментом:

20 Нм

Чтобы установить на место следующий болт звездочки,
необходимо повернуть болт первичной ведущей шестерни
коленчатого вала на один оборот по часовой стрелке. Затем
затяните болт звездочки рекомендованным моментом:

Исключите падение болтов и звездочки в картер двигателя.

(13) болты звездочки распределительного вала

(продолжение на следующей странице)

73

Обслуживание мотоцикла Honda

Зазоры клапанов

(6)

(8)

(7)

(13)

ПРИМЕЧАНИЕ

(13)
